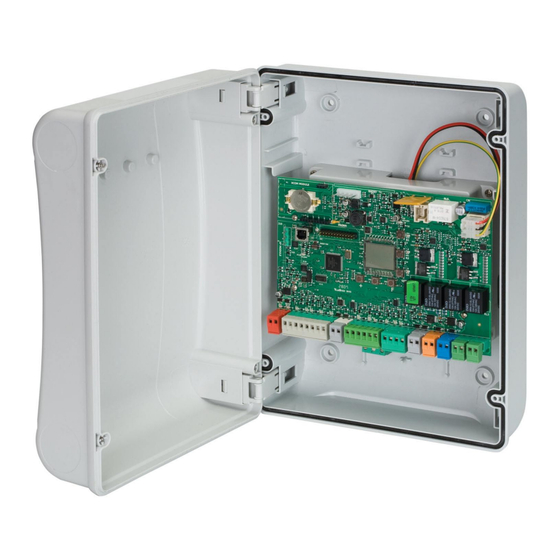

Sommaire des Matières pour FAAC E124

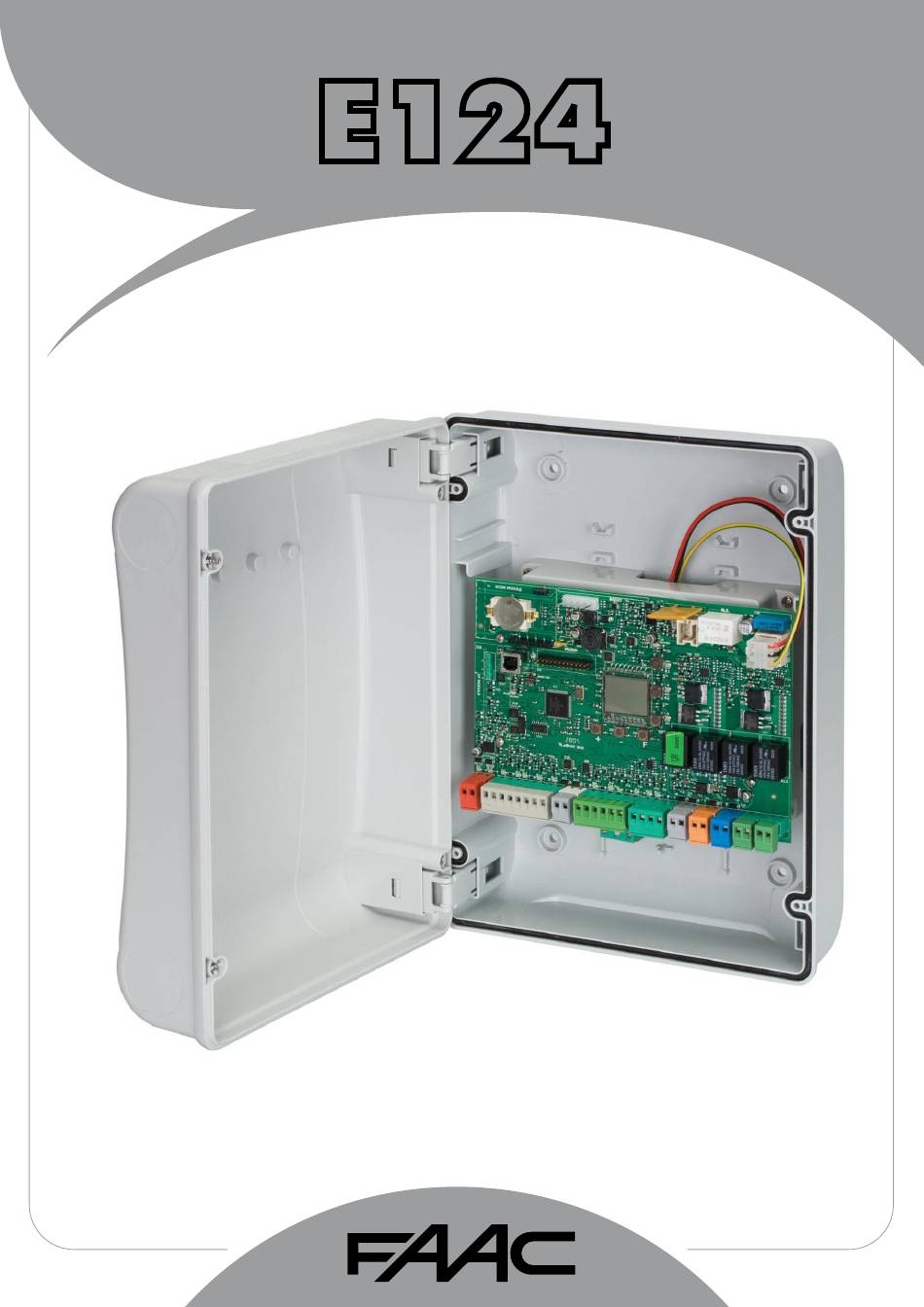

- Page 1 E124...
- Page 3 Armoire E124 guide rapide AVERTISSEMENTS - Attention! Il est important pour la sécurité des personnes de suivre attentivement toute l’instruction. - Une installation ou un usage erronés du produit peut provoquer de sérieuses blessures aux personnes. - Lire attentivement les instructions avant de commencer l’installation du produit et les conserver pour toute référence future. - Le symbole souligne des remarques importantes pour la sécurité des personnes et le parfait état de l’automatisme. - Le symbole attire l’attention sur des remarques concernant les caractéristiques ou le fonctionnement du produit. - Toujours mettre l’armoire électronique hors tension avant tout type d’intervention sur cette dernière (connexions, entretien). - Prévoir en amont de l’installation un disjoncteur magnétothermique différentiel au seuil d’intervention adéquat. - Connecter le câble de terre à la borne adéquate. - Toujours séparer les câbles d’alimentation des câbles de commande et de sécurité (bouton-poussoir, récepteur, photocellules, etc.). - Pour éviter toute perturbation électrique, utiliser des gaines séparées ou un câble blindé (blindage connecté à la masse). DÉCLARATION CE DE CONFORMITÉ Fabricant: FAAC S.p.A. Adresse: Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALIE Déclare que:...
- Page 4 LAYOUT ET COMPOSANTS E124 DL15 DL14 DL16 DL17 DL19 DL18 DL20 DL12 DL13 DL10 DL11 DESCRIPTION DES COMPOSANTS AFFICHEUR DE SIGNALISATION ET DE PROGRAMMATION DL16 SIGNALISATION DU BOUTON-POUSSOIR “SW1” (BOUTON-POUSSOIR R1) BOUTON-POUSSOIR DE PROGRAMMATION “R1” DL17 SIGNALISATION DU BOUTON-POUSSOIR “SW2” (BOUTON-POUSSOIR R2) BOUTON-POUSSOIR DE PROGRAMMATION “R2” DL18 SIGNALISATION DU BOUTON-POUSSOIR “SW3” (BOUTON-POUSSOIR SETUP) BOUTON-POUSSOIR “SETUP” DL19 SIGNALISATION BOUTON-POUSSOIR “RESET SW” ENFONCÉ BOUTON-POUSSOIR DE PROGRAMMATION “+” DL20 SIGNALISATION DE L’ALARME “ALARM” BOUTON-POUSSOIR DE PROGRAMMATION “-” CONNECTEUR DE LA PLATINE D’ALIMENTATION SWITCHING (ALIM. PRIMAIRE) BOUTON-POUSSOIR DE PROGRAMMATION “F” CONNECTEUR DE L’ALIMENTATION SECONDAIRE BOUTON-POUSSOIR - REMISE À ZÉRO DU LOGICIEL “RESET SW”...
- Page 5 ALIMENTATION BORNIER MOTEURS J11 (MOT1): Connexion du moteur branché sur le vantail 1, c’est-à- dire le vantail qui, durant une ouverture, s’ouvre en premier lieu. J12 (MOT2): Connexion du moteur branché sur le vantail 2, c’est-à- dire le vantail qui s’ouvre en second lieu. 115 V ~ 230 V ~ Si un seul moteur est branché, le connecter à la borne J11 (MOT1). Si au cours du premier actionnement de la procédure de SETUP, les vantaux s’ouvrent au lieu de se fermer, inverser les câbles de connexion des moteurs.
- Page 6 CONNEXION DISPOSITIFS DE SÉCURITÉ TRADITIONNELS Le tableau ci-dessous indique les programmations du DIP-SWITCHE à l’intérieur de l’émetteur et du récepteur des photocel- Avec l’armoire électronique E124, on peut utiliser des pho- lules BUS-2EASY. tocellules de type traditionnel (contact N.F. à relais) et/ou des photocellules à BUS-2EASY (contact open collector).
- Page 7 ADRESSAGE DE L’ENCODEUR BUS-2EASY On connecte l’entrée BUS-2EASY à la platine électronique par l’intermédiaire des câbles bipolaires qui sortent des encodeurs. À la différence des photocellules, la polarité de la connexion de la ligne BUS-2EASY détermine l’appartenance de l’encodeur à un vantail plutôt qu’à l’autre. CÂBLAGE ENCODEUR POUR OPÉRATEUR S700H/S800H DL3 ÉTEINTE VANTAIL 1* VANTAIL 2 DL1 ALLUMÉE DL2 ÉTEINTE DEUX LEDS UNE LED...
- Page 8 Connecteur J13 - Embrochage rapide MODULE XF L’armoire électronique est munie d’un système de décodage (DS, SLH, LC/RC) bicanal intégré appelé OM- NIDEC. Ce système permet de mémoriser par l’intermédiaire d’un module récepteur supplémentaire XF433 ou XF868, des radiocommandes de la même fréquence mais de types différents (DS, SLH, LC/RC). On peut mémoriser l’ouverture totale (OPEN A) et l’ouverture partielle (OPEN B) de l’automatisme jusqu’à un maximum de 256 canaux. On n’active et désactive les cartes qu’après avoir mis l’installation hors tension. PROGRAMMATION La programmation est subdivisée en deux niveaux : • programmation de BASE • programmation AVANCÉE...
- Page 9 Default Configure les paramètres avec des valeurs PAR DÉFAUT correspondant à une installation munie d’opérateurs non fournis par FAAC. (voir colonne par défaut 0). Configure les paramètres avec des valeurs PAR DÉFAUT correspondant à une installation munie des opérateurs FAAC 412, 413/415, 770, 390, 770N (voir colonne par défaut 1). Configure les paramètres avec des valeurs PAR DÉFAUT correspondant à une installation munie des opérateurs FAAC 391 (voir colonne par défaut 2). Configure les paramètres avec des valeurs PAR DÉFAUT correspondant à une installation munie des opérateurs FAAC S700H/S800H (voir colonne par défaut 3).
- Page 10 Display Fonction de base Default Default Default Default Default Default TEMPS DE PAUSE A (affiché uniquement si la logique sélec- tionnée prévoit une refermeture automatique) : C’est le temps de pause en ouverture TOTALE (exclusivement validé dans les logiques avec temps de pause). Réglable de à s, à intervalles d’1 s. Lorsqu’on dépasse la valeur 59, l’affichage indique les minutes et les dizaines de secondes (séparées par un point) avec un réglage à intervalles de 10 secondes, jusqu’à la valeur maximale minutes.
- Page 11 Display Fonction de base Default Default Default Default Default Default UTILISATION DE L’ENCODER : Permet de valider/invalider l’utilisation des encoders (encoder à BUS et GATECODER) : = encoder sur les deux moteurs = encoders désactivés Lorsque vous utilisez des configurations , il est obli- gatoire d’utiliser l’encodeur, n’est pas sélectionnable FIN DE COURSE EN OUVERTURE: Permet de sélectionner ou de désactiver l’utilisation des fins de course en ouverture sur les vantaux battants. = fins de course en ouverture désactivés = le fin de course détermine l’arrêt du mouvement = le fin de course détermine le début du ralentissement...
- Page 12 Display Fonction de base Default Default Default Default Default Default -- -- -- -- -- -- ACTIONNEMENT homme mort MOTEUR 1 +/R1 OUVRE (en affichant ) tant que le bouton reste enfoncé -/R2 FERME (en affichant ) tant que le bouton reste enfoncé -- -- -- -- -- -- APPRENTISSAGE DES TEMPS DE FONCTIONNEMENT (SETUP) : Voir le paragraphe correspondant.
- Page 13 PROGRAMMATION AVANCÉE Display Fonction avancée Default Default Default Default Default Default TEMPS DE FORCE MAXIMALE AU DÉMARRAGE : Permet de sélectionner le temps de démarrage. Durant le démar- rage, les moteurs distribuent la force maximale pour démarrer l’actionnement. Réglable de à s, à intervalles d’1 s (si l’on ignore le niveau de force sélectionné avec D’autres programmations, plus détaillées, sont possi- bles à...
- Page 14 Display Fonction avancée Default Default Default Default Default Default RALENTISSEMENT VANTAIL 1 : Prermet de régler l’espace de ralentissement en tant que pourcentage de la course totale du vantail 1. Réglable de à %, à intervalles de 1%. = aucun ralentissement = espace ralentissement minimum = espace ralentissement maximum RALENTISSEMENT VANTAIL 2 (exclusivement affiché avec la fonction Prermet de régler l’espace de ralentissement en tant que pourcentage de la course totale du vantail 2.
- Page 15 Display Fonction avancée Default Default Default Default Default Default ANGLE RECHERCHE BUTÉE (NE s’affiche PAS avec la fonction Permet de régler l’angle de recherche de la butée à l’intérieur duquel la carte arrête le mouvement sans inverser si elle détecte un obstacle ou la butée. Réglable de à degrés. à degrés, le réglage a lieu à des intervalles de 0,1 degrés. à degrés, le réglage a lieu à des intervalles de 1 degré. SOFT TOUCH: (affiché uniquement avec la fonction Après avoir touché la butée, les vantaux reculent puis s’y posent délicatement. = actif = exclu Cette fonction peut être utile pour respecter la courbe d’impact requise par les normes en vigueur.
- Page 16 Display Fonction avancée Default Default Default Default Default Default TEMPORISATION OUT 1 (exclusivement affichée avec la fonction Permet de régler la temporisation de la sortie OUT 1 au cas où l’on aurait sélectionné une fonction à temps de à minutes à intervalles d’ 1 minute. OUT 2 : Permet de sélectionner la sortie OUT2 (open collector N.O.). Voir les options comme dans TEMPORISATION OUT 2 (exclusivement affichée avec la fonction Réglable comme DEMANDE D’ASSISTANCE - COMPTEUR DE CYCLES (as- sociée aux deux fonctions successives) : Permet d’activer la signalisation de demande d’entretien (entretien...
- Page 17 ÉTAT DE L’AUTOMATISME Permet de quitter la programmation en choisissant de sauver ou non la configuration qu’on vient d’exécuter. sélectionner le choix : pour SAUVER et QUITTER la programmation pour QUITTER la programmation SANS SAUVER appuyer sur la touche F pour confirmer ; ensuite, l’afficheur affiche de nouveau l’état de l’automatisme : = FERMÉ = vérification des dispositifs BUS-2EASY en cours = OUVERT = Préclignotement puis “OUVRE” = Arrêté puis “OUVRE” = Préclignotement puis “FERME” = Arrêté puis “FERME” Ouverture d’urgence = En “PAUSE” Fermeture d’urgence = En phase d’ouverture Hold Position = En phse de fermeture = FAIL SAFE en cours INSTALLATION DISPOSITIFS BUS-2EASY À tout moment, on peut ajouter des accessoires BUS-2EASY sur l’installation, tel qu’on le décrit ci-après : Mettre la carte hors tension. Installer et configurer les accessoires BUS-2EASY en respectant les instructions des dispositifs.
- Page 18 Fig. exemples d’affichage de l’état BUS-2EASY. En STAND BY (portail fermé et au repos) avec Encoder BUS-2EASY sur vantail 1 et vantail 2 et Photocellules BUS-2EASY connectés et correctement inscrits. En cas deEncoder BUS-2EASY sur vantail 1 et vantail 2 et Photocellules BUS-2EASY correcte- ment connectés et inscrits et avec photocellules en fermeture engagées : Vérification des dispositifs inscrits sur la carte Pour vérifier le type de dispositifs BUS reconnus au moyen de la procédure d’inscription : Durant l’affichage de stand-by, appuyer sur le bouton en le maintenant enfoncé ; les segments relatifs à au moins un dispositif inscrit s’allumeront. Exemple : au moins une paire de photocellules en ouverture est correctement inscrite Encoder sur vantail 1 cor- rectement inscrit +/R1 Encoder sur vantail 2 cor- rectement inscrit...
- Page 19 Exécuter la procédure de SETUP de la manière suivante : 1. Accéder à la programmation de BASE jusqu’à la fonction , où s’affichera le sigle au relâchement du bouton F. 2. Vérifier que les vantaux du portail sont fermés. Dans le cas contraire, procéder comme suit : - Pour fermer le vantail 2, appuyer sur la touche -/R2 et la maintenir enfoncée. - Pour fermer le vantail 1, appuyer sur la touche +/R1 et la maintenir enfoncée. Si la pression sur les touches +/R1 et/ou -/R2 commande l’ouverture du vantail correspondant, il est nécessaire de mettre le dispositif hors tension et d’inverser sur le bornier J11 ou J12 les câbles du moteur correspondant. et - enfoncés jusqu’au clignotement 3.
- Page 20 MÉMORISATION DU CODAGE RADIO carte électronique est munie d’un système de décodage bicanal intégré OMNIDEC. Ce système permet de mémoriser par l’intermédiaire d’un module récepteur supplémentaire (sur le connecteur J5) plusieurs radiocommandes de technologies différentes mais avec la même fréquence. On pourra commander l’ouverture totale (OPEN A) et partielle (OPEN B). Les différents types de codage radio (DS, SLH/SLH LR, LC/RC) peuvent coexister simultanément sur les deux canaux. On peut introduire un maximum de codes radio, répartis entre OPEN A et OPEN B/clouse. Pour utiliser différents systèmes de codage sur le même canal, terminer l’apprentissage de chaque système puis répéter la procédure pour l’autre.
- Page 21 our valider d’autres radiocommandes avec le même code installation, transférer le code installation du bouton de la radiocommande mémorisée vers le bouton-poussoir correspondant des radiocommandes à ajouter : 1. Sur la radiocommande mémorisée, appuyer, en les maintenant enfoncés, simultanément sur les boutons P1 et P2. 2. La LED de la radiocommande commencera à clignoter. 3. Relâcher les deux boutons. 4. Pendant que la LED de la radiocommande clignote, appuyer sur le bouton mémoriser et le maintenir enfoncé (la LED de la radiocommande s’allume fixe). 5. Rapprocher les radiocommandes, appuyer, en le maintenant enfoncé, sur le bouton correspondant de la radiocommande à ajouter, en ne le relâchant qu’après le double clignotement de la LED de la radiocommande qui indique que la mémorisation a été effectuée. 6. Appuyer 2 fois, en une succession rapide, sur le bouton de la radiocommande qu’on vient de mémoriser. L’automatisme effectuera une ouverture. Vérifier l’absence d’obstacle (personnes ou choses) durant le mouvement de l’automatisme. Master Master Master Master <5” 2” x 2 MÉMORISATION DES RADIOCOMMANDES LC/RC (Uniquement 433 MHz) Appuyer, en la maintenant enfoncée, sur la touche +/R1 (programmation OPEN A) ou -/R2 (programmation OPEN B/CLOSE).
- Page 22 MÉMORISATION DES RADIOCOMMANDES Sur la radiocommande DS, choisir la combinaison ON - OFF souhaitée des 12 DIP-SWITCHES. Appuyer, en la maintenant enfoncée, sur la touche +/R1 (programmation OPEN A) ou -/R2 (programmation OPEN B/CLOSE). Au bout d’une pression d’environ 5 s sur la touche, la LED radio correspondante (DL16 ou DL17) commence à clignoter lentement pendant 20 s environ. Relâcher la touche. Pendant le clignotement de la LED radio, appuyer sur la touche de la radiocommande à programmer. La LED correspondante sur la carte (DL16 ou DL17) s’allumera fixe pendant 1 seconde puis elle s’éteindra, indiquant que la mémorisation a été effectuée. Pour ajouter d’autres codes différents, répéter la procédure à partir du point 1. Pour ajouter d’autres radiocommandes avec le même code, sélectionner les 12 DIP-SWITCHES avec la même combinaison que la ra- diocommande déjà mémorisée. OPEN A >5” CODE À SOUHAIT OPEN A OPEN B >5” CODE À SOUHAIT OPEN B EFFACEMENT DES RADIOCOMMANDES Cette opération N’est PAS réversible. On effacera TOUS les codes des radiocommandes mémorisées aussi bien comme OPEN A que comme OPEN B/CLOSE.
- Page 23 SIGNALISATION DES ERREURS ET DES ALARMES En présence d’ERREURS (conditions qui bloquent le fonctionnement du portail) ou d’ALARMES (conditions qui ne compromettent pas le et - . fonctionnement du portail) on peut indiquer le numéro relatif à la signalisation en cours en appuyant simultanément sur les touches Ces signalisations disparaissent au cycle successif uniquement si l’on en a éliminé la cause. Erreurs et - , l’afficheur indique le numéro relatif En cas d’ERREUR, la LED ERROR s’allume fixe. En appuyant simultanément sur les touches à...
