Cycles palpeurs : déterminer automatiquement l'erreur d'alignement de la pièce | Principes de base des cycles de
palpage 14xx
Plan

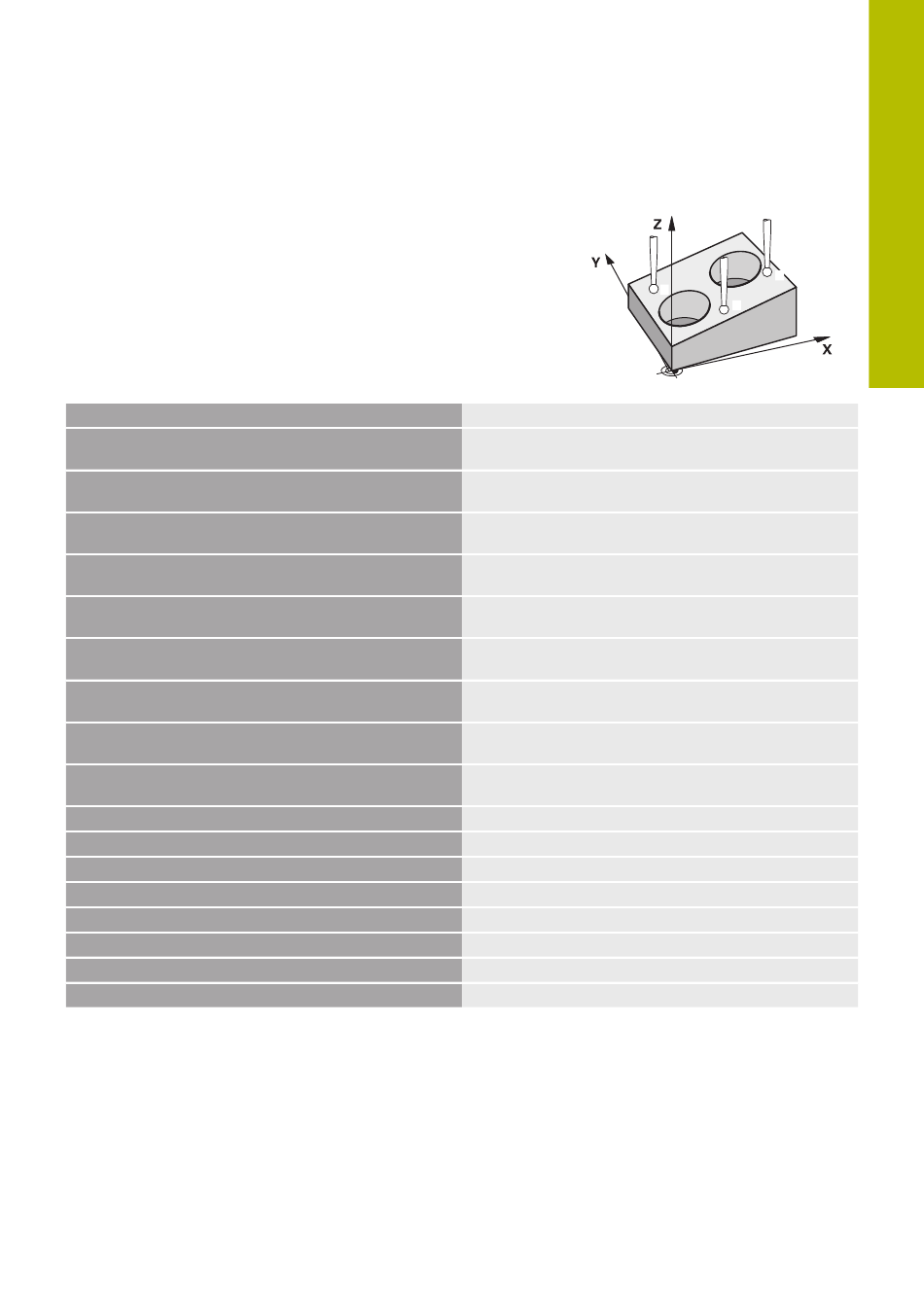

Dans cet exemple, il est question d'aligner un plan. Il vous faut ici
obligatoirement définir les trois positions nominales. En effet, pour le
calcul angulaire, il est important que les trois axes puissent être pris
en compte pour le calcul de l'angle.
11 TCH PROBE 1420 PALPAGE PLAN ~
QS1100= "?50" ;1ER PT AXE PRINCIPAL ~
QS1101= "?10" ;1ER POINT AXE AUXIL. ~
QS1102= "?0" ;1ER POINT AXE OUTIL ~
QS1103= "?80" ;2È PT AXE PRINCIPAL ~
QS1104= "?50" ;2È POINT AXE AUXIL. ~
QS1105= "?0" ;2E PT AXE OUTIL ~
QS1106= "?20" ;3È PT AXE PRINCIPAL ~
QS1107= "?80" ;3È POINT AXE AUXIL. ~
QS1108= "?0" ;3È POINT AXE OUTIL ~
Q372=-3 ;SENS DE PALPAGE ~
Q320=+2 ;DISTANCE D'APPROCHE ~
Q260=+100 ;HAUTEUR DE SECURITE ~
Q1125=+2 ;MODE HAUT. DE SECU. ~
Q309=+0 ;REACTION A L'ERREUR ~
Q1126=+0 ;ALIGNER AXES ROT. ~
Q1120=+0 ;POSITION A MEMORISER ~
Q1121=+0 ;MEMORISER ROTATION
HEIDENHAIN | TNC 640 | Programmation des cycles de mesure pour les pièces et les outils | 01/2022
; Définition du cycle
; Position nominale 1 de l'axe principal disponible mais la
position de la pièce inconnue
; Position nominale 1 de l'axe auxiliaire mais position de la
pièce inconnue
; Position nominale 1 de l'axe d'outil mais position de la pièce
inconnue
; Position nominale 2 de l'axe principal disponible mais la
position de la pièce inconnue
; Position nominale 2 de l'axe auxiliaire mais position de la
pièce inconnue
; Position nominale 2 de l'axe d'outil mais position de la pièce
inconnue
; Position nominale 3 de l'axe principal disponible mais la
position de la pièce inconnue
; Position nominale 3 de l'axe auxiliaire mais position de la
pièce inconnue
; Position nominale 3 de l'axe d'outil mais position de la pièce
inconnue
; Sens de palpage Z-
