Paramètres du cycle

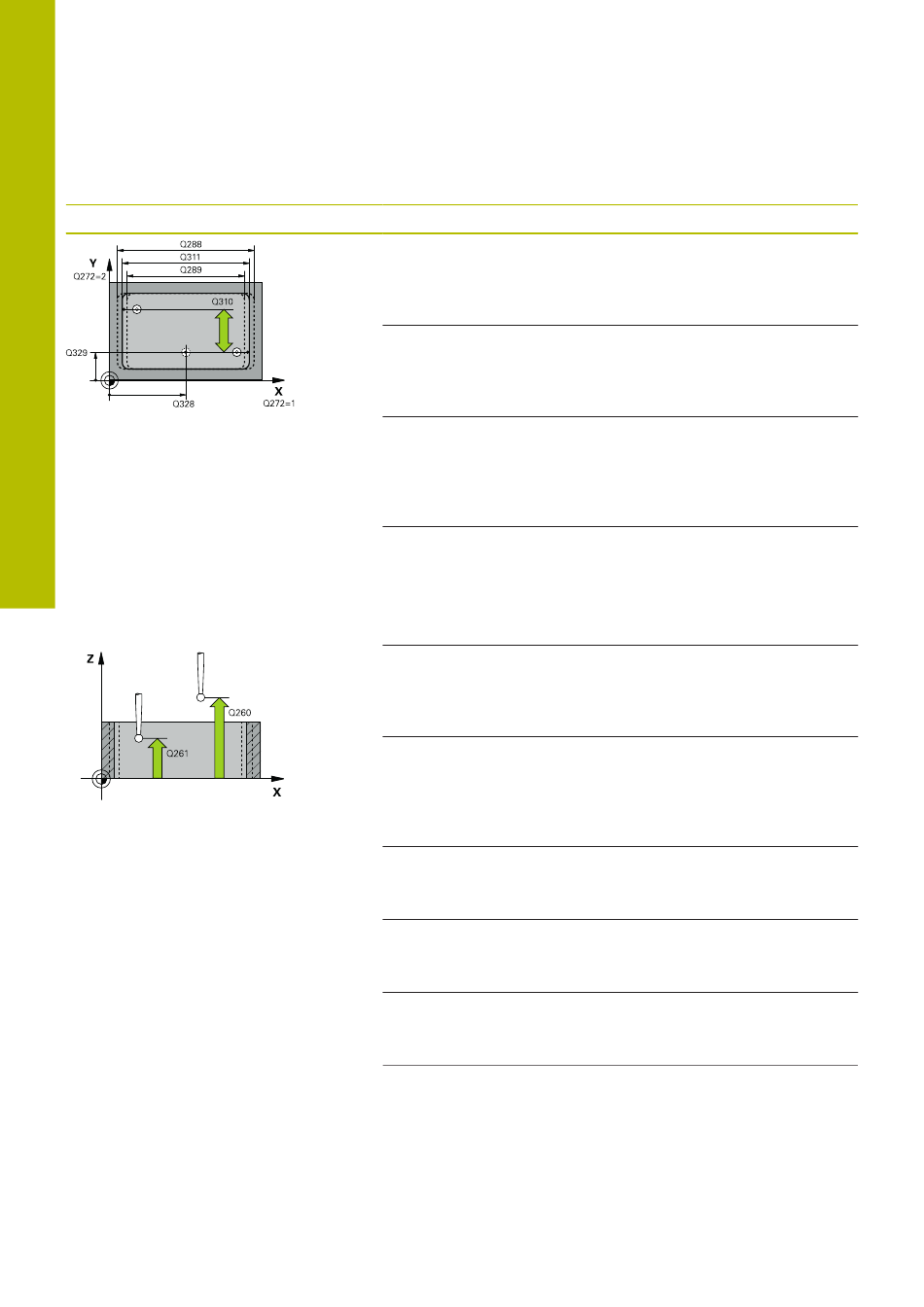

Figure d'aide
246
Cycles palpeurs : contrôle automatique des pièces | Cycle 425 MESURE INT. RAINURE
Paramètres
Q328 Point initial 1er axe?
Point de départ de la procédure de palpage sur l'axe de palpage du
plan d'usinage. La valeur agit de manière absolue.
Programmation : -99999,9999...+99999,9999
Q329 Point initial 2ème axe?
Point de départ de la procédure de palpage sur l'axe auxiliaire du
plan d'usinage. La valeur agit de manière absolue.
Programmation : -99999,9999...+99999,9999
Q310 Décalage pour 2ème mesure (+/-)?
Valeur correspondant au décalage du palpeur avant qu'il effec-
tue la deuxième mesure. Si vous programmez la valeur 0, la CN ne
décalera pas le palpeur. La valeur agit de manière incrémentale.
Programmation : -99999,9999...+99999,9999
Q272 Axe de mesure (1=1er / 2=2ème)?
axe du plan d'usinage dans lequel doit être effectuée la mesure
1 : axe principal = axe de mesure
2 : axe auxiliaire = axe de mesure
Programmation : 1, 2
Q261 Hauteur mesuré dans axe palpage?
Coordonnée du centre de la sphère sur l'axe du palpeur, sur lequel
la mesure doit avoir lieu. La valeur agit de manière absolue.
Programmation : -99999,9999...+99999,9999
Q260 Hauteur de securite?
Coordonnée à laquelle aucune collision ne peut avoir lieu entre le
palpeur et la pièce (moyen de serrage), le long de l'axe d'outil. La
valeur agit de manière absolue.
Programmation : -99999,9999...+99999,9999 sinon : PREDEF
Q311 Longueur nominale?
Valeur nominale correspondant à la longueur à mesurer
Programmation : 0...99999,9999
Q288 Cote max.?
Longueur max. autorisée
Programmation : 0...99999,9999
Q289 Cote min.?
Plus petite longueur autorisée
Programmation : 0...99999,9999
