ATTENTION
1. La marque (X) signifie que le commutateur DIP doit être sur off (arrêt), sinon la fonction risque de ne
pas fonctionner correctement.
2. Si vous ne réglez pas le commutateur DIP correctement, l'appareil fonctionnera anormalement.
3. Si vous procédez à un test de fonctionnement, démarrez après avoir vérifié que toutes les unités
intérieures sont sur off (arrêt).

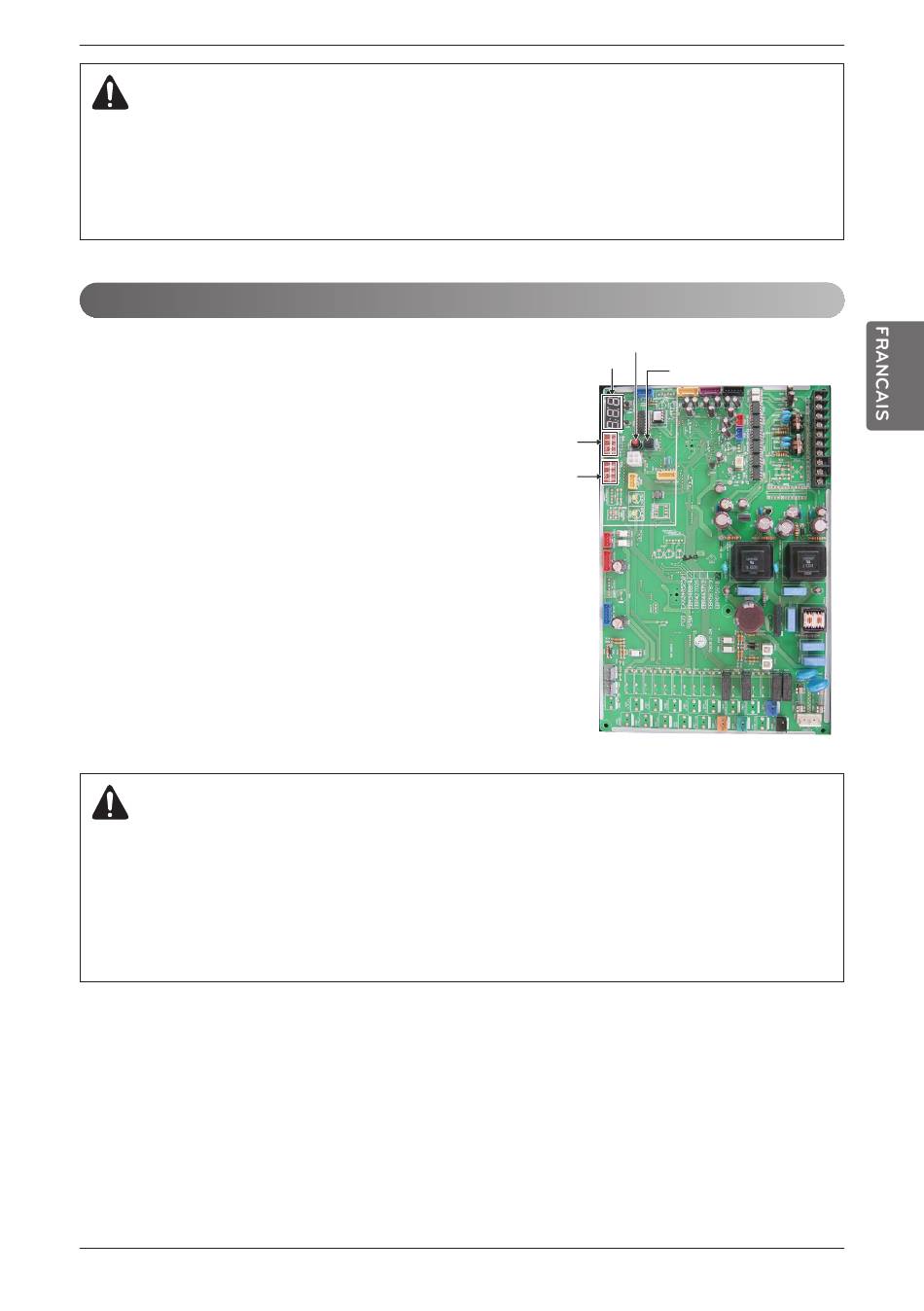

Adressage automatique
• L'adresse des unités intérieures doit être définie par adres-
sage automatique
1) Patientez pendant 3 minutes après la mise sous tension
(unité extérieure, unité intérieure).
2) Appuyez sur le commutateur de l'unité extérieure (SW02V)
pendant 5 secondes.
3) Un "88" est indiqué sur les LED de l'afficheur numérique de
la carte électronique de l'unité extérieure.
4) De 2 à 7 minutes sont nécessaires pour terminer un adres-
sage selon les numéros de connexion d'unité intérieure
définie.
5) Les numéros de connexion d'unité intérieure définie dont
l'adressage est terminé sont indiqués pendant 30 secondes
sur les LED de l'afficheur numérique de la carte électronique
de l'unité extérieure.
6) Après avoir terminé l'adressage, l'adresse de chaque unité
intérieure est indiquée sur l'écran d'affichage de la com-
mande à distance câblée. (Indiqué comme des nombres de
connexions d'unités intérieures définies.)
ATTENTION
En cas de remplacement de la carte électronique de l'unité intérieure, effectuez toujours un
nouvel auto adressage.
- Si l'unité intérieure n'est pas sous tension, il se produit alors une erreur de fonctionnement.
- L'auto adressage n'est possible que sur la carte imprimée principale
- L'auto adressage doit être réalisé après 3 minutes pour améliorer la communication.
Câblage électriqueon
SW02V
Auto adressage
7 - Segment
SW01V
Confirmation des données
SW02B
(DIP S/W)
SW01B
(DIP S/W)
Manuel d'installation 49
