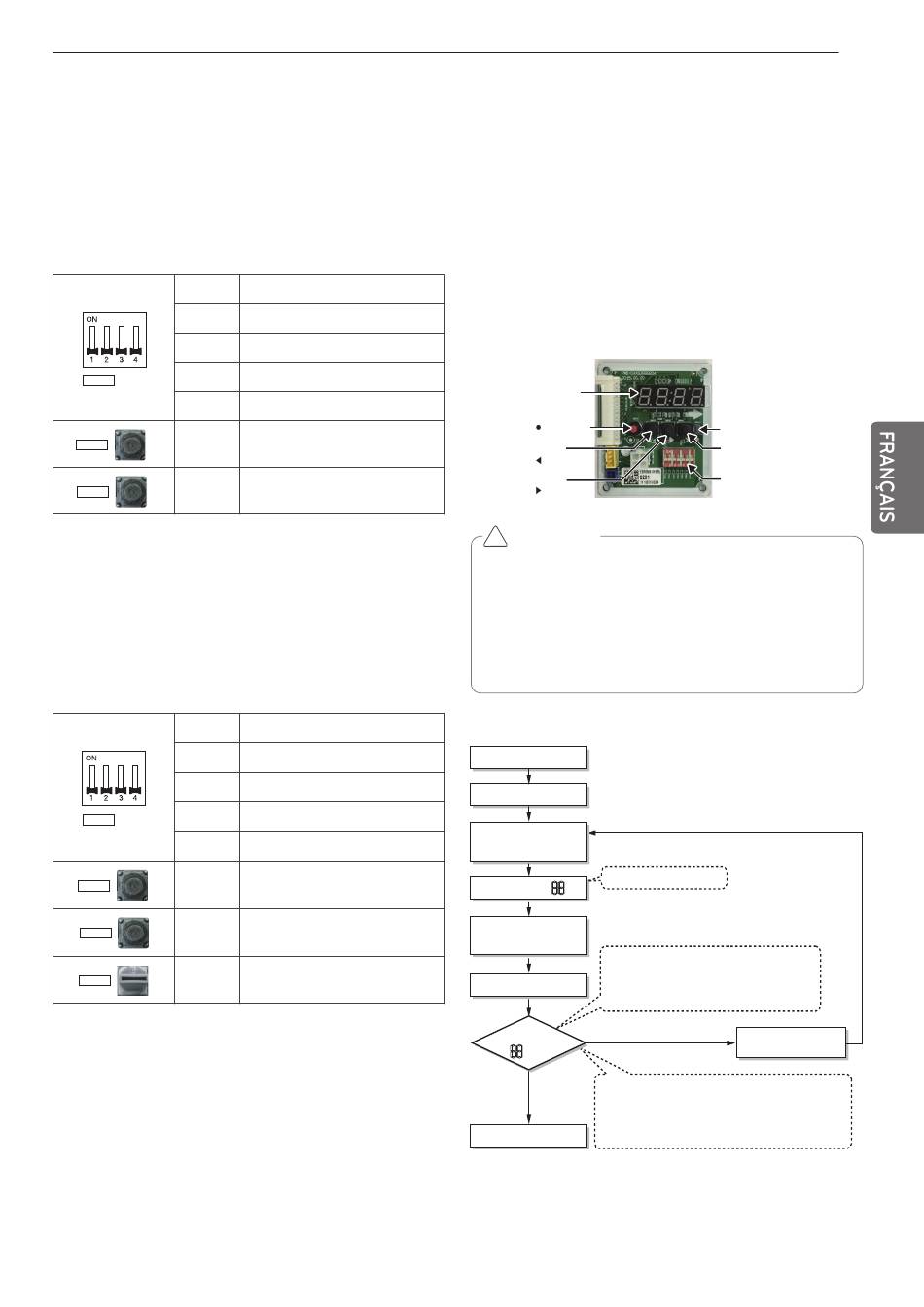

3 SW01M/SW03M/SW04M (Commutateur DIP et
touche contact pour l'adressage manuel des vannes)
1. Réglage normal (réglage non-zonage)
- Réglez l'adresse de la vanne de l'unité HR à l'adresse de contrôle
central de l'unité intérieure raccordée.
- SW01M: Sélection de la vanne à adresser
SW03M: Augmentation du chiffre 10 de l'adresse de la vanne
SW04M: Augmentation du dernier chiffre de l'adresse de la vanne
- Préalable à l'adressage manuel des vannes : l'adresse de contrôle
central de chaque unité intérieure doit être préréglé différemment
à sa télécommande câblée.
S/W No.
No.1
No.2
No.3
SW01M
No.4
SW03M
SW03M
SW04M
SW04M
2. Réglage de zonage
- Réglez l'adresse de la vanne de l'unité HR à l'adresse de contrôle central
de l'unité intérieure raccordée.
- SW01M : Sélection de la vanne à adresser
SW03M : Augmentation du chiffre 10 de l'adresse de la vanne
SW04M : Augmentation du dernier chiffre de l'adresse de la vanne
SW05M : Mollette S/W
- Préalable à l'adressage manuel des vannes : l'adresse de contrôle central
de chaque unité intérieure doit être préréglé différemment à sa télécom-
mande câblée.
S/W No.
No.1
No.2
No.3
SW01M
No.4
SW03M
SW03M
SW04M
SW04M
SW05M
SW05M
Réglage
Adressage manuel de la vanne No. 1
Adressage manuel de la vanne No. 2
Adressage manuel de la vanne No. 3
Adressage manuel de la vanne No. 4
Augmenter le chiffre 10 de l'adresse de
la vanne
Augmenter le dernier chiffre de
l'adresse de la vanne
Réglage
Adressage manuel de la vanne No. 1
Adressage manuel de la vanne No. 2
Adressage manuel de la vanne No. 3
Adressage manuel de la vanne No. 4
Augmenter le chiffre 10 de l'adresse de
la vanne
Augmenter le dernier chiffre de
l'adresse de la vanne
Adressage manuel de zonage, unités in-
térieures
Adressage automatique
L'adresse des unités intérieures est établie par adressage automatique.
- Patientez 3 minutes après la mise sous tension.
(Unités extérieures Maître et esclave, unités intérieures)
- Appuyez sur le bouton ROUGE des unités extérieures pendant 5 secondes.
(SW01C)
- "88" est indiqué sur le voyant à 7 segments de l'unité extérieure PCB.
- Pour terminer l'adressage, 2~7 minutes sont requises selon le nombre d'uni-
tés intérieures connectées
- Le nombre d'unités intérieures connectées dont l'adressage est terminé s'af-
fiche pendant 30 secondes sur le voyant à 7 segments de l'unité extérieure.
- Après l'adressage, l'adresse de chaque unité intérieure est indiquée sur
l'écran d'affichage de la télécommande avec fil. (CH01, CH02, CH03, ......,
CH06 : Indiqués comme nombre d'unités intérieures connectées)
[Récupération de la chaleur (PCB DE SERVICE)]
Segment 7
SW01C
( : confirmer)
SW02C
(
: arrière)
SW03C
( : avant)
!
ATTENTION
• En cas de remplacement du PCB de l'unité intérieure, toujours refaire le
réglage de l'adressage automatique. (À ce moment-là, pensez à utiliser
le module d'alimentation indépendant vers l'une des unités intérieures.)
• Si le courant fourni n'est pas appliqué à l'unité intérieure, une erreur de
fonctionnement peut se produire.
• L'adressage automatique est seulement possible sur l'unité principale.
• L'adressage automatique doit être réalisée après3 minutes pour amélio-
rer la communication.
Procédure d'adressage automatique
En position On
Attendre 3 minutes
Appuyez sur le bouton ROUGE
pendant 5 secondes (SW01C)
Départ automatique enregistré
Segment 7 du LED
= 88
N'appuyez pas sur le
bouton ROUGE (SW01C)
• Le réglage de l'adressage automatique est terminée
quand les numéros des unités intérieures dont
l'adressage est terminé sont indiqués pendant 30
Attendre pendant 2~7 minutes
secondes sur le segment 7 du LED après avoir c fait le
réglage
NON
Segment 7 du LED
= 88
OUI
Le numéro de l'adresse d'entrée s'affiche sur l'écran d'affichage
du contrôle à distance câblé. Ce n'est pas un message d'erreur, il
disparaîtra en appuyant sur la touche on/off du contrôle à
distance.
ex) Affichage de 01, 02,... 15 signifie que l'adressage automatique
OK
de 15 unités intérieures a été réalisé normalement.
