Tuyauterie de réfrigération

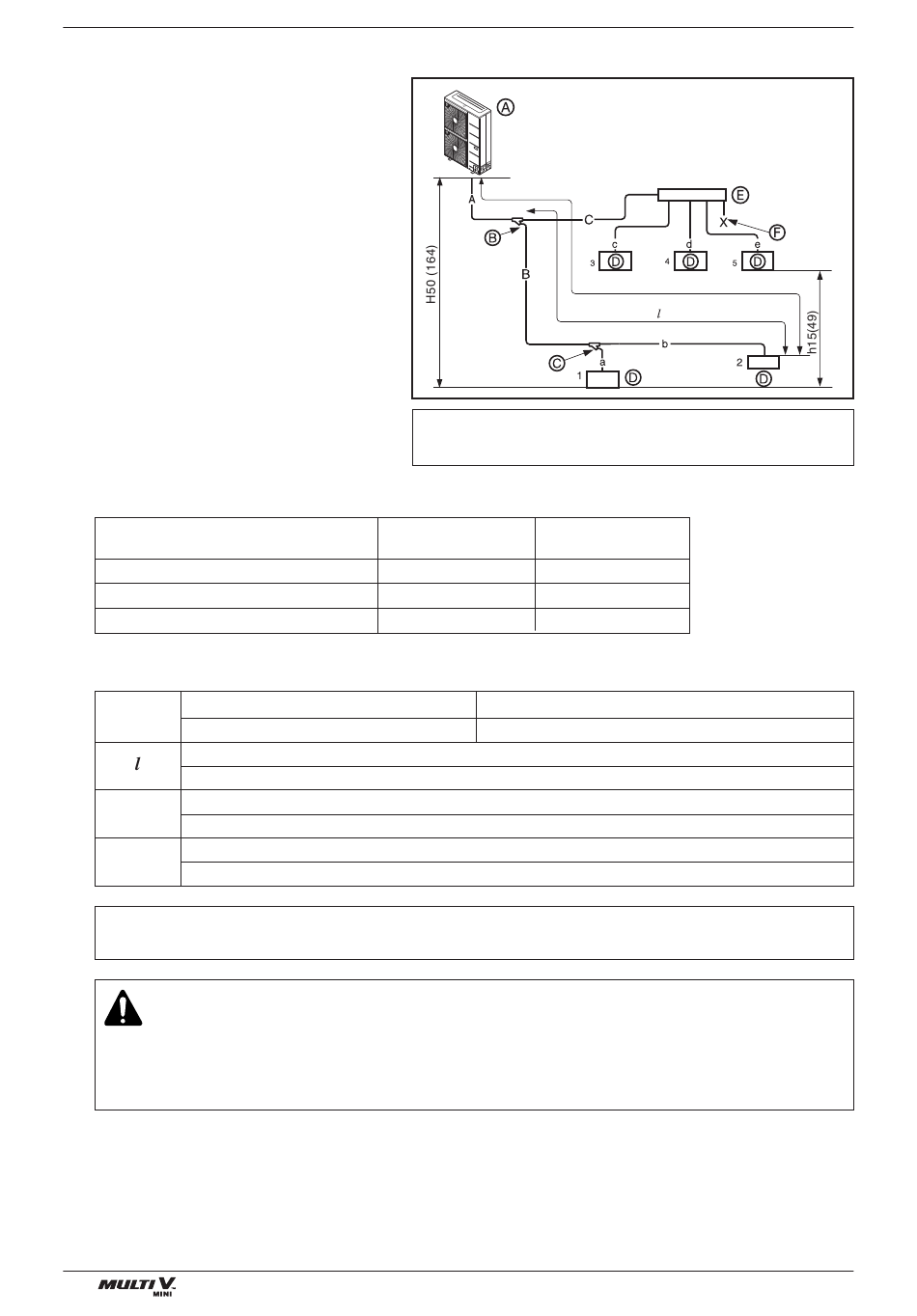

n Méthode de branchement combinée Y/Collecteur
Exemple : raccordement de 5
unités intérieures
Ⓐ : Unité extérieure
Ⓑ : 1
ère
dérivation (en Y)
Ⓒ : Dérivation en Y
Ⓓ : Unité extérieure
Ⓔ : Collecteur
Ⓕ : Branchement fermé
Ú Diamètre de la tuyauterie de réfrigération entre deux dérivations (B,C)
Capacité totale des unités
intérieures (vers le bas) [kW(Btu/h)]
≤5,6(19 100)
<16(54 600)
<22,4(76 400)
Ú Longueur totale de la tuyauterie = A+B+C+a+b+c+d+e ≤ 300m(984ft)
Longueur du tube le plus long
L
A+B+b ≤ 150m(492ft)
Longueur du tube le plus long après la première dérivation
B+b ≤ 40m(131ft)
Différence de hauteur (Unité extérieure ÷ Unité intérieure)
H
H ≤ 50m(164ft)
Différence de hauteur (Unité intérieure ÷ Unité intérieure)
h
h ≤ 15m(49ft)
• * : Les valeurs utilisées pour le calcul de la longueur de tuyauterie équivalente sont : 0,5 m (1,6ft)pour la méthode
de dérivation en Y ; et 1 m(3,3ft) pour la méthode de branchement avec collecteur.
AVERTISSEMENT
Il est recommandé de réduire autant que possible la différence de longueur des tubes de rac-
cordement des unités intérieures.
Des différences de performance peuvent exister entre les unités intérieures.
28
Unité extérieure
Il n'est pas possible de réaliser un deuxième
niveau de dérivation après un collecteur
Tuyauterie de liquide
Tuyauterie de gaz
[mm (pouce)]
Ø6,35(1/4)
Ø9,52(3/8)
Ø9,52(3/8)
* Longueur de tuyau équivalente
A+B+b ≤ 175m(574ft)
L150 (492)
40 (131)
[mm (pouce)]
Ø12,7(1/2)
Ø15,88(5/8)
Ø19,05(3/4)
[Unitá:m(ft)]
