Installation

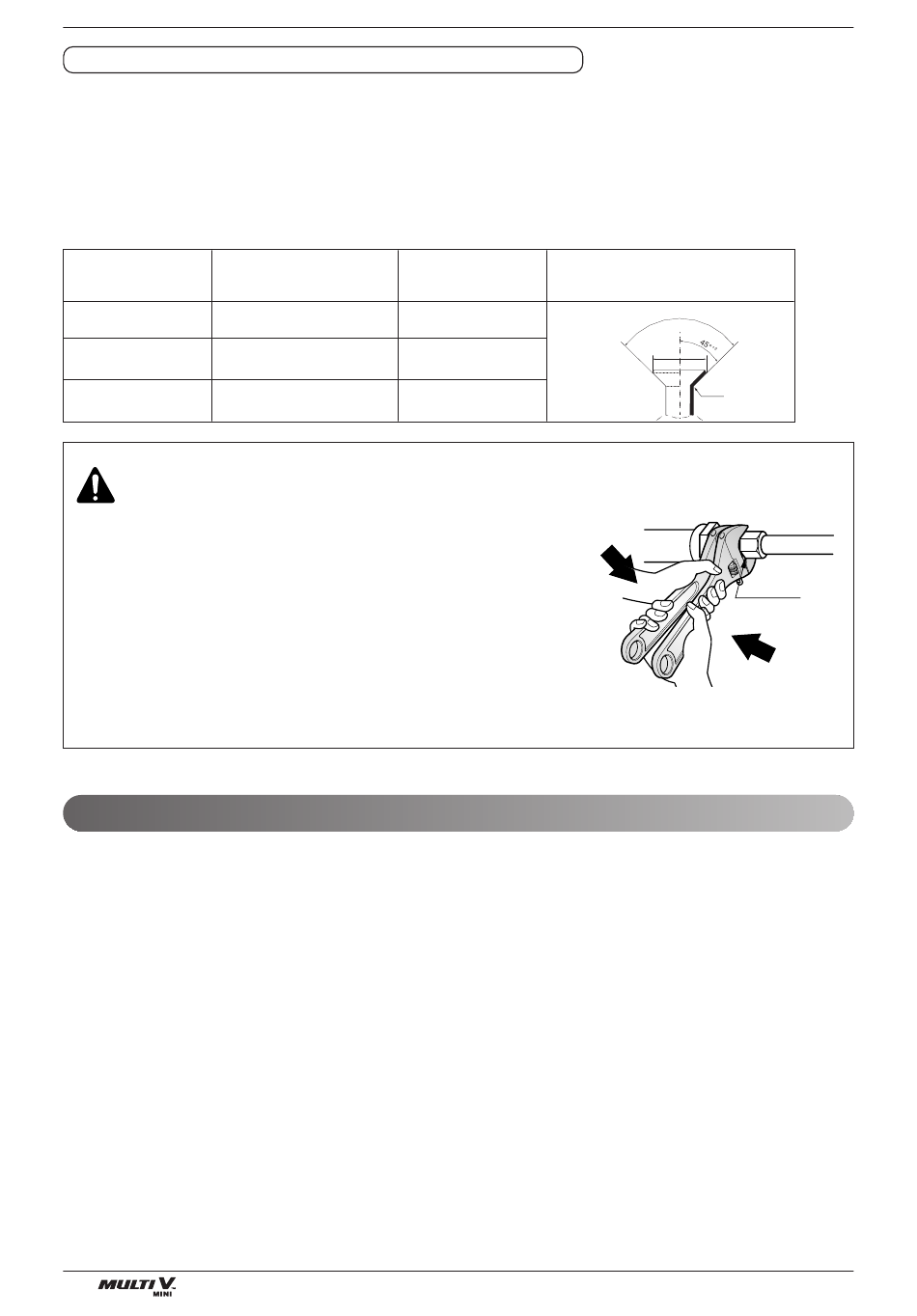

FORME DES COLLETS ET COUPLE DE SERRAGE
Précautions à suivre lors du raccordement des tuyaux
• Consultez le tableau suivant pour les dimensions des collets.
• Lors du raccordement des parties coniques, appliquez de l'huile de réfrigération à l'intérieur et à l'extérieur des
collets et serrez les trois ou quatre premiers tours à la main. (Utilisez de l'huile d'éther.)
• Consultez le tableau suivant pour le couple de serrage. (Le fait d'appliquer un couple trop élevé peut fissurer
les collets.)
• Une fois que tous les tubes ont été raccordés, effectuez un test d'étanchéité avec de l'azote.
Taille de tube
(mm/pouce)
Ø9,52 (3/8)
3,4 à 4,2(24,6 à 30,4)
Ø12,7 (1/2)
5,5 à 6,6(39,8 à 47,7)
Ø15,88 (5/8)
6,3 à 8,2(45,6 à 59,3)
ATTENTION
Utilisez toujours un tuyau de remplissage pour le branchement
de l'orifice d'entretien.
Après avoir serré le bouchon, vérifiez qu'il n'existe aucune fuite
de réfrigérant.
Utilisez toujours deux clés pour desserrer un raccord conique.
Pour serrer un raccord conique, utilisez toujours deux clés dont
une clé dynamométrique.
Lors du montage d'un raccord conique, appliquez de l'huile spé-
ciale pour réfrigérant R410A (PVE) sur le raccord (surface interne
et externe) et serrez les trois ou quatre premiers tours à la main.
Ouverture de la vanne d'arrêt
1. Déposez le bouchon et tournez la vanne dans le sens anti-horaire avec une clé hexagonale.
2. Tournez jusqu'à la butée de l'arbre. N'appliquez pas de force excessive sur la vanne d'arrêt. Vous risqueriez de casser le
corps de la vanne, puisqu'elle n'est pas de type à portée d'étanchéité arrière. Utilisez toujours l'outil spécial.
3. Vérifiez que le bouchon est correctement serré.
18
Unité extérieure
Couple de serrage
(Kgf·m/lbf·ft)
A (mm /inch)
12,6 à 13,0 (1/2)
15,8 à 16,2 (5/8)
19,0 à 19,4(3/4)
Forme du collet
90°
±2
A
R = 0,4 à 0,8
Union
