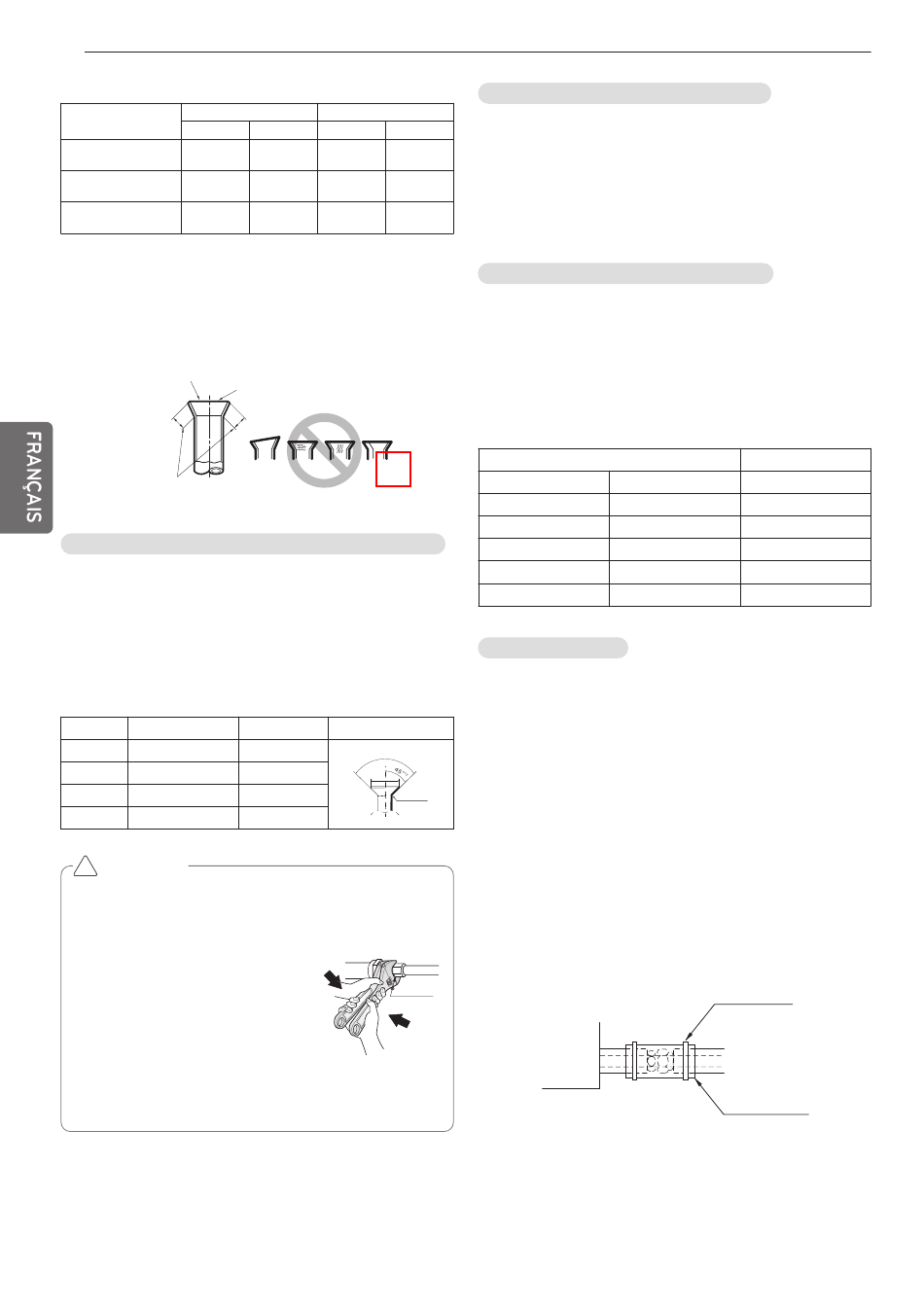

10
Tuyau
Unité intérieure
[kW (Btu/h)]
Gaz
<5.6(19,100)
12.7(1/2)
<16.0(54,600)
15.88(5/8)
<22.4(76,400)
19.05(3/4)
Fixez fermement le tuyau en cuivre dans une barre (ou coussinet) aux dimen-
sions indiquées dans le tableau ci-dessus.
Vérifiez
- Comparez l'évasement effectué avec la figure ci-dessous.
- Si vous notez que l'évasement est défectueux, coupez la section évasée et
refaites l'évasement.
Polir tout rond
Même les prolongements
tous ronds
Forme de l'évasement et couple de serrage du raccord conique
Préattentions pour le raccordement des tuyaux
- Voir le tableau suivant pour les dimensions d'usinage des pièces à évaser.
- Lors de la connexion des raccords coniques, appliquez de l'huile frigorigène
sur les surfaces intérieures et extérieures des raccords et faites-les tourner
d'abord trois ou quatre fois. (Utilisez de l'huile d'ester ou de l'huile d'éther)
- Voir le tableau suivant pour le couple de serrage (Les raccords coniques pour-
raient se casser si vous appliquez un couple de serrage excessif).
- Une fois toute la tuyauterie raccordée, utilisez de l'azote pour effectuer la vé-
rification des fuites de gaz.
Taille du tuyau
Couple de serrage
mm
N·m(kgf·cm)
Ø9.52
32.7-39.9(327~399)
Ø12.7
49.5-60.3(495~603)
Ø15.88
61.8-75.4(618~754)
ATTENTION
!
• Utilisez toujours un raccord de charge pour la connexion du port de
service.
• Une fois le bouchon serré, vérifiez qu'il n'y ait pas de fuites de réfrigé-
rant.
• Si un raccord conique est desserré, utilisez
toujours deux clés en combinaison. Lors de
la connexion de la tuyauterie, utilisez tou-
jours une clé de serrage et une clé dynamo-
métrique en combinaison
pour serrer les raccords coniques.
• Lors de la connexion d'un raccord conique,
revêtez l'évasement (faces intérieure et ex-
térieure) avec de l'huile pour R410A(PVE) et
serrez initialement l'écrou 3 ou 4 fois à la
main.
Unité : mm(inch)
" A "
Liquide
Gaz
Liquide
1.6~1.8
1.1~1.3
6.35(1/4)
(0.63~0.71)
(0.43~0.51)
1.6~1.8
1.5~1.7
9.52(3/8)
(0.63~0.71)
(0.59~0.67)
1.9~2.1
1.5~1.7
9.52(3/8)
(0.75~0.83)
(0.59~0.67)
L'intérieur du tuyau est brillant et sans
rayures.
= Evasement incorrect =
Incliné
Surface
Craqué Épaisseur
endommagée
irrégulière
A
forme d'évasement
mm
±2
90°
12.8-13.2
A
16.2-16.6
R=0.4~0.8
19.3-19.7
Union
Ouverture du robinet de sectionnement
1
Enlevez le bouchon et faites tourner le robinet dans le sens contraire des ai-
guilles d'une montre à l'aide d'une clé hexagonale.
2
Faites-la tourner jusqu'à ce que le bras s'arrête.
Ne faites pas trop de force sur le robinet de sectionnement. Autrement,
vous risquez de casser le corps du robinet, car le robinet n'est pas du type
siège arrière. Employez toujours un outil spécial.
3
Assurez-vous de serrer fermement le bouchon.
Fermeture du robinet de sectionnement
1
Enlevez le bouchon et faites tourner le robinet dans le sens des aiguilles
d'une montre à l'aide d'une clé hexagonale.
2
Serrez fermement le robinet jusqu'à ce que le bras touche le joint du corps
principal.
3
Ssurez-vous de serrer fermement le bouchon.
* Pour plus de détails sur le couple de serrage, reportez-vous au tableau ci-
dessous.
Couple de serrage
Diamètre extérieur
mm
Ø6.35
Ø9.52
Ø12.7
Ø15.88
Ø19.05
Isolation thermique
1
Utilisez un matériau d'isolation thermique offrant une excellente ré-
sistance à la chaleur (plus de 120°C).
2
Préattentions en cas de forte humidité :
Nous avons testé ce climatiseur conformément aux "Conditions
standard avec brouillard de la République de Corée" et confirmé
qu'il n'y a aucun défaut.
Toutefois, en cas de fonctionnement prolongé dans une atmo-
sphère à très forte humidité (température au point de rosée : supé-
rieure à 23°C), des gouttes d'eau risquent de tomber.
Dans ce cas, ajoutez un matériau d'isolation thermique selon la pro-
cédure suivante :
- Matériau d'isolation thermique à préparer... Laine de verre adiaba-
tique de 10 à 20 mm d'épaisseur.
- Disposez la laine de verre sur tout les climatiseurs qui se trouvent
en atmosphère de plafond.
- Outre, l'isolation thermique classique (épaisseur : supérieure à 8
mm) pour la tuyauterie de fluide frigorigène (tuyauterie de gaz :
tuyauterie épaisse) et tuyauterie d'évacuation, ajoutez du matériau
de 10 à 30 mm d'épaisseur.
Unité
intérieure
Couple
pouce
N·m(kgf·cm)
1/4
18~25(180~250)
3/8
34~42(340~420)
1/2
55~66(550~660)
5/8
63~82(630~820)
3/4
99~121(990~1210)
Bande auto-agrippante
(accessoire)
Tuyau de fluide
frigorigène
Isolant thermique
(accessoire)
