Montage De L'indicateur Analogique - Siemens SITRANS P MKII 7MF4010 Instructions De Service

7MF4010

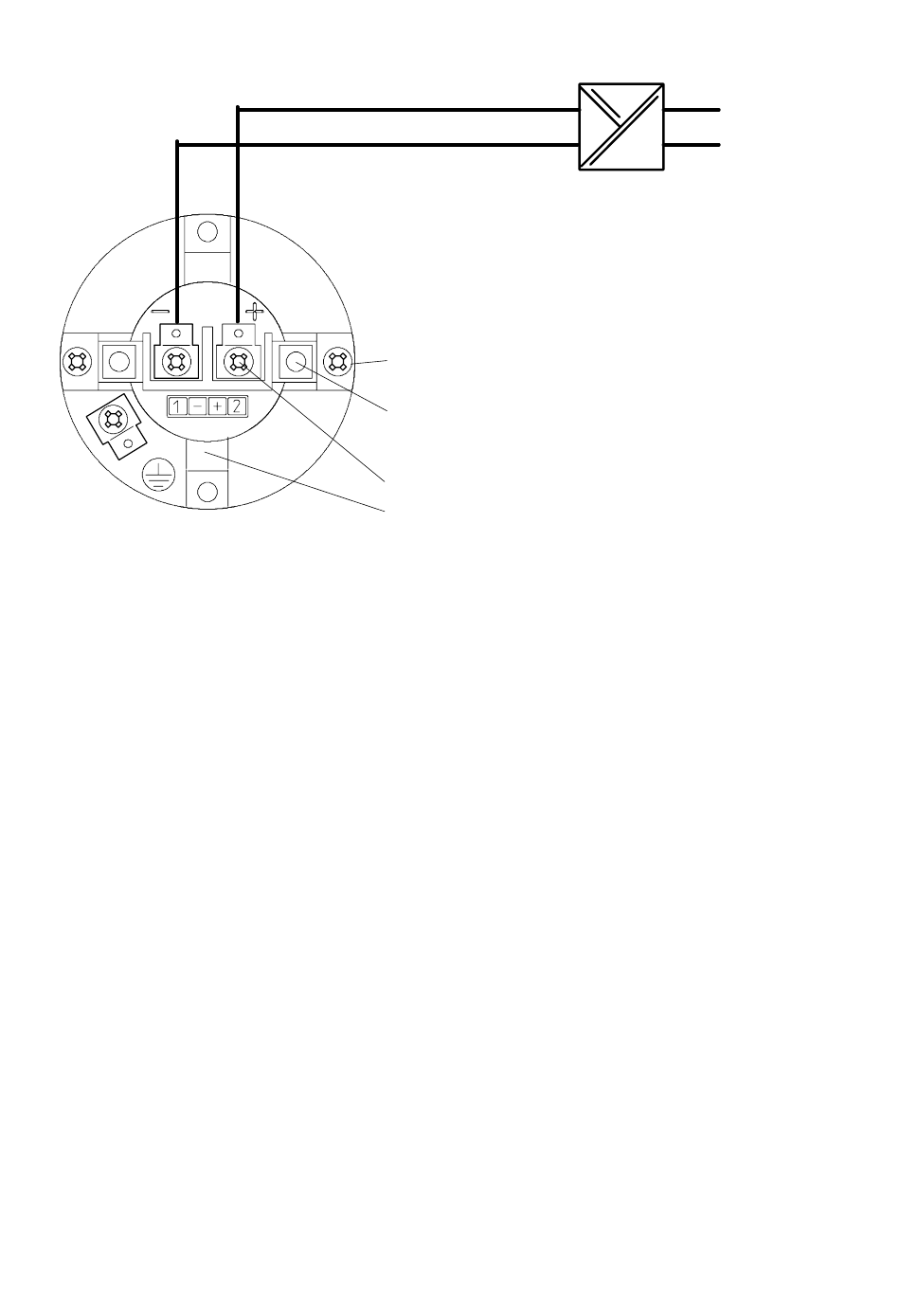

Figure 5 Raccordement électrique, schéma
2.3

Montage de l'indicateur analogique

- Dévisser le couvercle du boîtier de raccordement (désigné par "Field
Terminals" sur le boîtier)
- Enficher l'indicateur analogique dans les prises de test
- Visser le couvercle du boîtier avec la vitre
- La réglette à bornes, donc l'indicateur analogique, ne peuvent pas être
tournés
24
Energie auxiliaire
Vis de fixation de la réglette à bornes
Prises de test pour ampèremètre à courant continu
ou possibilité de raccordement pour indicateur
externe (vis M5)
Bornes de raccordement
Réglette à bornes
Instructions de service
+
---
SITRANS P, MK II
C73000-B5650-C100-02
