7. Fixez le socle mural sur le mur avec les vis fournies.
3

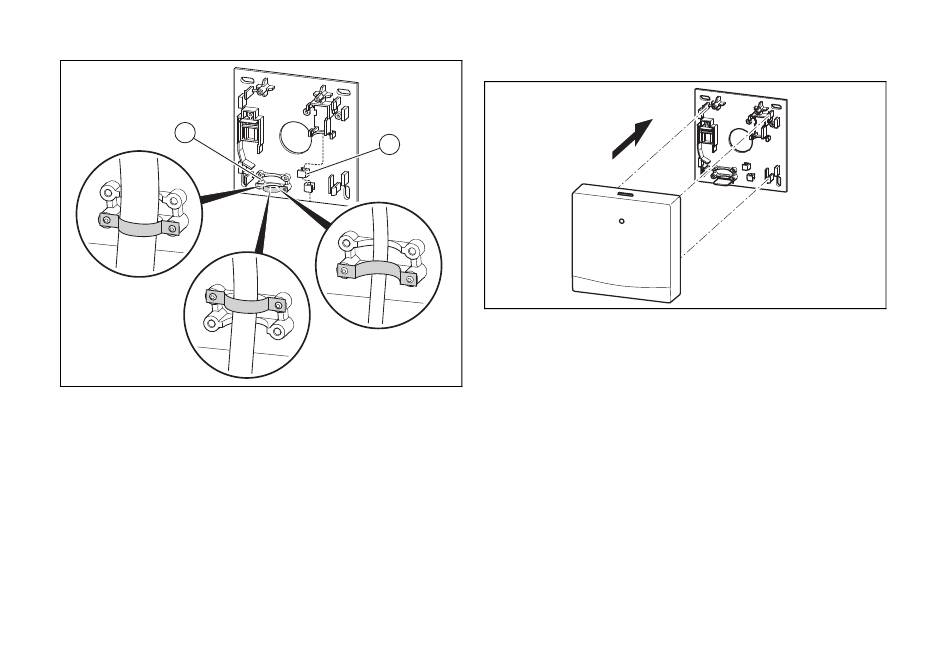

8. Si vous faites cheminer le câble depuis la partie infé-
rieure du socle mural jusqu'au connecteur eBUS, utili-
sez le serre-câble (3). Le serre-câble peut être adapté
à différents diamètres de câble (jusqu'à 9 mm maxi-
mum).
9. Raccordez la ligne eBUS aux cosses du connecteur
eBUS (2) du socle mural (→ page 12).
10. Connectez la douille du module d'alimentation sur le
connecteur (1) du socle mural, puis faites cheminer le
câble à travers le serre-câble (4).
0020218534_02 Notice d'installation et de maintenance
4.4.2 Mise en place de l'unité de communication
sur le socle mural
4
1. Mettez l'unité de communication en place sur le socle
mural, avec précaution.
2. Pressez avec précaution l'unité de communication
dans le socle mural, de sorte que les languettes de
l'unité de communication s'enclenchent dans le socle
mural avec un déclic.
◁
La diode électroluminescente sur l'unité de commu-
nication clignote en bleu.
4.5

Montage du thermostat

Vous pouvez fixer le thermostat au mur à l'aide d'un socle
mural ou le poser sur un système de fixation.
9
