- Page 1 Fiche Technique MARIÙ...
-
Page 2: Fiche Technique Poêle À Pellets Mariù
FICHE TECHNIQUE POÊLE À PELLETS MARIÙ SOMMAIRE Informations pour la sécurité page 2 Description, dimensions, combustible page 3 Éclaté avec codes pièces de rechange page 4 Données techniques, entraxe trous, schéma électrique page 6 Montage et installation (SAV) page 7 Dimensions et montage revêtement page 9 Interface... -
Page 3: Principe De Fonctionnement

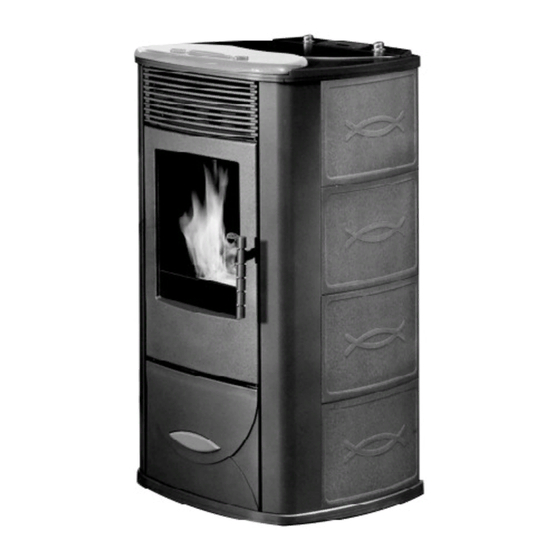

PRINCIPE DE FONCTIONNEMENT Le poêle utilise comme combustible les pellets, fabriqués à partir de petits cylindres de matériau ligneux pressé, dont la combustion est gérée électroniquement. Le poêle est réalisé avec une structure interne complètement en fonte. Le revêtement externe est disponible dans les couleurs et dans les matériaux suivants: céramique: bordeaux et cuir. - Page 4 Description Code Nb pièces PIED ANTIVIBR.30X20X8/70 SHR. 249970 SOUBASSEMENT EN FONTE 264470 SUPPORT SUPÉRIEUR GAUCHE FIXATION GRILLE 263190 SUPPORT SUPÉRIEUR DROIT FIXATION GRILLE 263530 PROFIL PARE-CENDRES 249120 STRUCTURE EN FONTE 249330 CREUSET EN FONTE 248710 DOUILLE CHARNIÈRE POIGNÉE 254110 FLANC LATÉRAL DROIT 269100 PROFIL D’ALUMINIUM DE SUPPORT DROIT 266310...
- Page 5 Description Code Nb pièce THERMOSTAT DE SÉCURITÉ 255360 CORPS CHARGEUR 248500 GARNITURE PAPIER CÉRAMIQUE SORTIE PELLETS 247370 DOUILLE TÉFLONISÉE POUR VIS SANS FIN 249010 ARBRE VIS SANS FIN 249343 GARNITURE PAPIER CÉRAMIQUE CHARGEUR 247380 BRIDE INFÉRIEURE BLOCAGE ARBRE 247320 DOUILLE BLOCAGE MOTORÉDUCTEUR 232580 MOTORÉDUCTEUR MK 1,5 RPM 234500...
-
Page 6: Caractéristiques Thermotechniques
CARACTÉRISTIQUES THERMOTECHNIQUES Capacité réservoir Rendement >80 Puissance utile min/max 2,1/6,7 Autonomie min/max 10/30 heures Consommation 0,5/1,5 kg/h combustible min/max Volume de chauffe 60/190 (min/max)* Poids Diamètre conduit fumées (A femelle) Diamètre conduit prise air extérieur (B mâle) Le volume de chauffe est calculé compte tenu de l'utilisation de pellets avec un p.c.i. -
Page 7: Vérification De Compatibilité Avec D'autres Dispositifs
MONTAGE ET INSTALLATION (SAV - service après-vente agréé) Pour tout ce qui n’est pas expressément indiqué, dans chaque pays, faire référence aux normes locales. En Italie, faire référence à la norme UNI 10683/1998, ainsi qu’aux éventuelles indications régionales ou des ASL locales. En cas d’installation dans des copropriétés, demander au préalable l’avis du syndic. - Page 8 Figure 1 E : Fumées C : h minimum 1,5 m D : prise d’air de l’extérieur à l’environnement (section passante minimum 80 cm²) F : prise d’air de l’extérieur Figure 2 G : Carneau en maçonnerie H : Air de combustion prélevé de l’extérieur Figure 3 C : h minimum 1,5 m Figure 4...
-
Page 9: Montage Revêtement
Montage revêtement Parties du revêtement Liste des parties constituant le revêtement 8 carreaux latéraux (11) insertion en céramique du top (13) insertion en céramique (14) profil postérieur blocage carreaux (12) profil en aluminium: droit (10), gauche (19) NOTE Les numéros reprennent ceux de l’éclaté (page 5) où... - Page 10 INSTRUCTIONS D’UTILISATION L'INTERFACE Bouton gauche (G) Permet de régler la puissance en fonctionnement manuel ou la température en fonctionnement automatique. Le choix du type de fonctionnement s’effectue en intervenant sur la touche A/m située sur le tableau central. L’afficheur indique la puissance ou la température programmée.
- Page 11 REMPLISSAGE DE LA VIS SANS FIN. Au cas où le réservoir à pellets se viderait complètement, pour remplir la vis sans fin, appuyer en même temps sur les touches On/Off et A/m. Cette opération doit être effectuée avant l’allumage, si le poêle s’est arrêté à cause d’un manque de pellets. Il est normal qu’une quantité...
- Page 12 Programmateur horaire hebdomadaire incorporé dans le tableau Le concept du programmateur horaire hebdomadaire incorporé dans le tableau central Disponibilité de 3 programmes horaires d’allumage à programmer: Pr01 avec heure d’allumage et d’extinction à programmer Pr02 avec heure d’allumage et d’extinction à programmer Pr03 avec heure d’allumage et d’extinction à...
-
Page 13: Conseils En Cas D'inconvénients Tableau Synoptique/Sécurités
CONSEILS EN CAS D’INCONVÉNIENTS TABLEAU SYNOPTIQUE/SÉCURITÉS PROBLÈME CAUSE SOLUTIONS tableau synoptique éteint Manque de tension du réseau -contrôler que le cordon d’alimentation est branché Contrôler le fusible (sur la prise d’alimentation) télécommande (option ) inefficace Distance excessive du poêle -s’approcher du poêle Pile de la télécommande déchargée -contrôler et remplacer la pile s’il y a lieu... -
Page 14: Conseils En Cas D'inconvénients
CONSEILS EN CAS D’INCONVÉNIENTS H1) Alarme dépression (elle intervient si le capteur de flux détecte un flux d’air comburant insuffisant). Le flux peut être insuffisant si la porte est ouverte, si l’étanchéité de la porte n’est pas parfaite (ex. joint), s’il y a un problème d’aspiration de l’air ou d’évacuation des fumées, ou si le creuset est encrassé. -
Page 15: Entretien
Le poêle Mariù a obtenu les certifications selon les normes prEN 14785 et CE 50165 La société ITALIANA CAMINI S.R.L. déclare que le poêle Mariù est conforme aux suivantes normes pour le marquage CE Directive Européenne CEE 73/23 et amendement successif 93/68 CEE... -
Page 16: Schéma D'installation Base
Si le poêle ne s’allume pas, NE PAS répéter l’allumage avant d’avoir vidé le creuset 64010 CONTROGUERRA (TERAMO) • Strada Bonifica del Tronto km 5,500 Tel. 0861/89675-6 Fax 0861/89678 • info@italianacamini.it La Société Italiana Camini se réserve le droit de modifier sans préavis des parties du présent manuel code 433490 1,5-07-05/a...
