4. Câblez la SIWAREX DB avec le peson et l'électronique de pesage SIWAREX WP.
Raccorder le câble (Page 44)

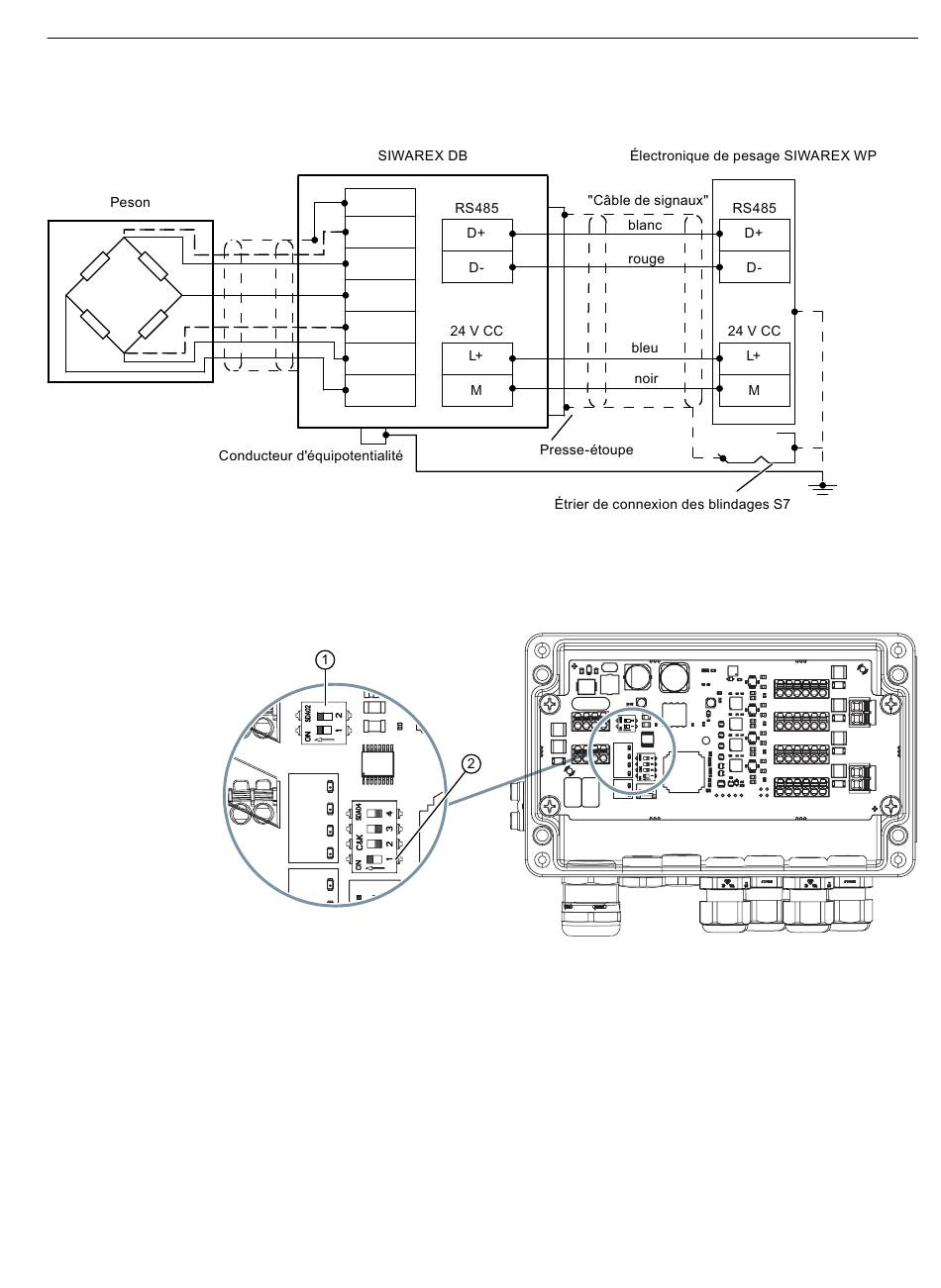

Figure 6-14
Raccorder SIWAREX DB à l'électronique de pesage SIWAREX WP et au peson
5. Activez la résistance de terminaison RS485
sur ON.
6. Réglez l'adresse RS485 en positionnant le commutateur DIP 1
+ I M I D+ I D-
C I RS485
7. Fermez chaque ouverture non utilisée dans le boîtier à l'aide d'un bouchon d'obturation.
8. Raccordez la liaison équipotentielle à l'extérieur du boîtier.
Utilisez des œillets de câble blindés.
9. Fermez le couvercle de la SIWAREX DB en fonction du couple de serrage 1,5 ... 2 Nm.
SIWAREX WP231
Instructions de service, 08/2019, A5E34902701A-04
SHIELD
SENSE-
EXC-
SIGNAL-
SENSE+
EXC+
SIGNAL+
L
C Status
LC1
LC2
LC3
LC4
Err
PWR
6.12 Raccordement de la SIWAREX DB
①
en positionnant les deux commutateurs DIP
②
OUTPUT
L+ I M I D+ I D-
L
C Status
24VDC I RS485
LC1
LC2
LC3
INPUT
LC4
Err
PWR
Device
Status
Raccordement
sur ON.
+
-
+SIG- I +SEN- I +EXC-
LC1
+SIG- I +SEN- I +EXC-
+
-
LC2
SHIELD
+SIG- I +SEN- I +EXC-
LC3
+SIG- I +SEN- I +EXC-
LC4
+
-
SHIELD
