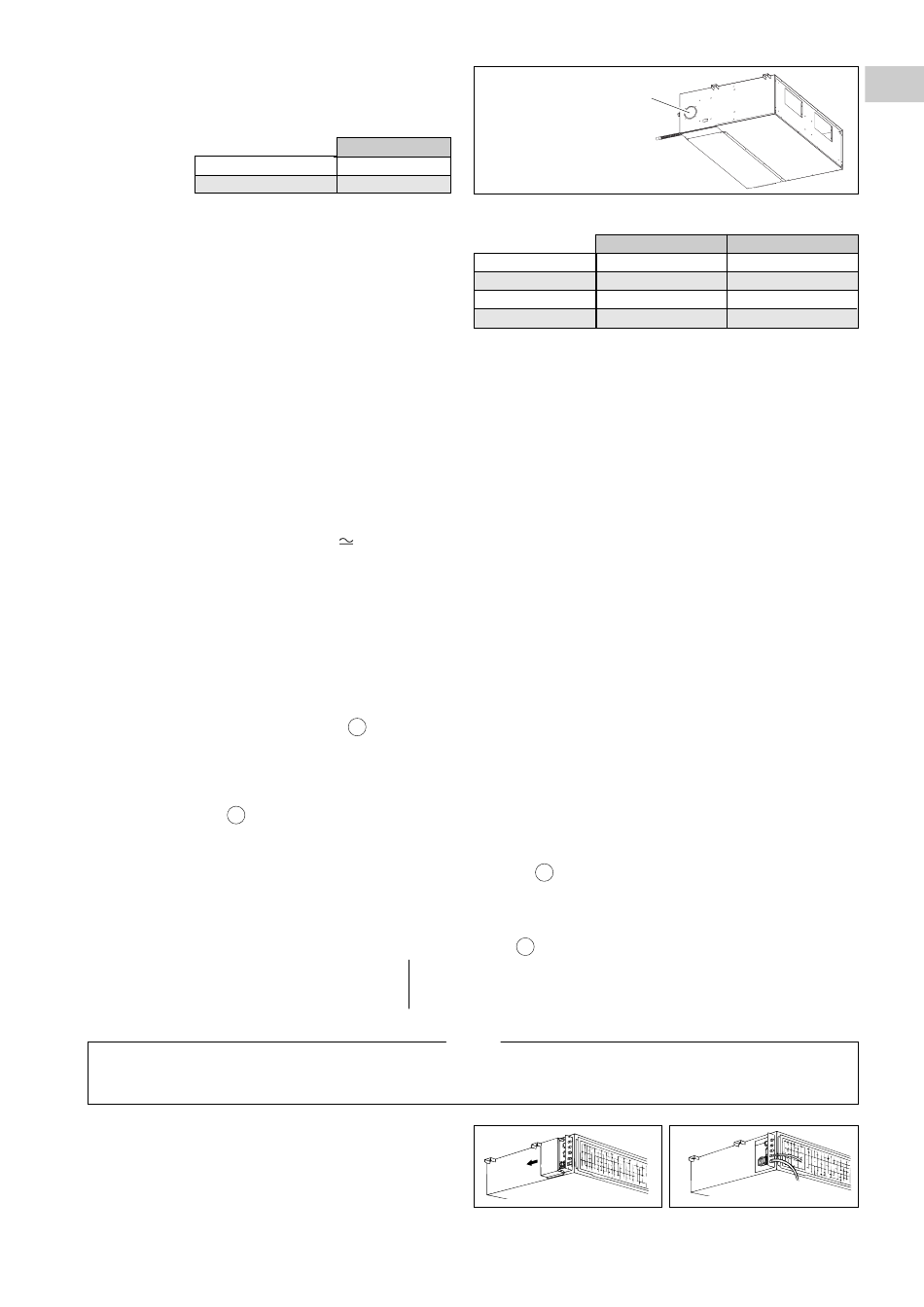

4.3.3 - AIR NEUF
• Une pré-découpe dans la tôle se trouve sur le côté du
coffret électrique.
• Ouvrir cette pré-découpe pour raccorder une gaine
d'arrivée d'air neuf.
PA 338
PA 408 / 508 / 708
4.4 - RACCORDEMENT VENTILATION
• Les PA sont équipés d'un ventilateur à 3 vitesses, dont
une seule peut être connectée (câblage d'usine : GV).
• La vitesse est à sélectionner à l'installation en fonction de
la pression disponible nécessaire (voir courbes dans la
notice technique).
• Pour cela, connecter le fil L du bornier de la platine électrique sur la borne 31 (état d'origine GV) ou 32 (MV) ou 33 (PV).
NOTA : Pour un bon fonctionnement de l'appareil, il est important de bien respecter le débit nominal et de ne jamais
descendre au-dessous du débit mini (voir courbes dans la notice technique).
4.5 - RACCORDEMENT ELECTRIQUE
• Rappel : - Les PA-X (froid seul) sont livrés sans régulation.
- Les PA-R (réversibles) sont livrés avec une régulation électronique spécifique avec commande à distance à fil.
• NOTES : - La tolérance de variation de tension acceptable est de : ± 10% pendant le fonctionnement.
- Les canalisations de raccordement électrique doivent être fixes.
- L'installation électrique doit être réalisée en conformité avec les normes et réglementations en vigueur (et
notamment NFC 15-100
- Les câbles sont hors fourniture.
ALIMENTATION GENERALE
• L'alimentation électrique doit provenir d'un dispositif de protection électrique et de sectionnement (non fourni) en conformité
avec les normes et réglementations en vigueur.
NOTA : Dans le cas des GR en triphasé, s'assurer de l'ordre correct de rotation des phases. En effet, si cet ordre
n'est pas respecté, le compresseur SCROLL "tourne à l'envers" (et émet un bruit anormal).
Pour remédier à cela, il suffit d'intervertir 2 phases.
4.5.1 - CABLES DE RACCORDEMENT
• Voir schémas de raccordement au paragraphe 10.
CABLE D'ALIMENTATION GENERALE A
2
• 3 G 4 mm
en 230V/1/50Hz pour CP 338,
• 5 G 2,5 mm
2
en 400 V/3N/50 Hz pour CP 338 et CP 408,
• 5 G 4 mm
2
en 400 V/3N/50 Hz pour CP 508 et CP 708.
NOTA : L'alimentation du kit chauffage électrique se fait séparément (voir chapitre "Accessoires").
CABLE DE LIAISON C entre les unités
2
• 4 G 1,5 mm
pour les modèles froid seul.
• 7 G 1,5 mm
2
(6 conducteurs utilisés) pour les modèles réversibles.
CABLE DE RACCORDEMENT DE LA SONDE DE DEGIVRAGE
uniquement)
• 2 x 1,5 mm
2
(longueur maximum : 50 m).
Attention : ne pas faire cheminer ce câble à proximité de câbles de puissance.
CABLE DE RACCORDEMENT DE LA COMMANDE A DISTANCE E (modèles réversibles uniquement)
• Nombre de conducteurs : 10.
• Section mini
• Section maxi
Attention : ne pas faire cheminer ce câble à proximité de câbles de puissance (y compris à l'intérieur du PA).
Celles-ci doivent être vérifiées et adaptées selon les conditions d'installation et en fonction des normes en vigueur.
Voir les tableaux des intensités absorbées dans les notices d'installation des unités extérieures.
4.5.2 - RACCORDEMENT SUR L'APPAREIL
• Pour accéder au coffret électrique, enlever le couvercle :
- enlever les 2 vis de fixation,
- faire glisser le couvercle vers l'arrière pour dégager les
tétons d'accrochage.
• Faire passer les câbles par les serre-câbles et raccorder sur le bornier suivant le schéma de raccordement (voir
paragraphe 10).
Ø pré-découpe
100 mm
150 mm
CEI 364).
• Tension de service
: 0,14 mm
2
(cuivre).
• Diamètre maxi
2
: 0,75 mm
(cuivre).
• Longueur maxi
Les sections sont données à titre indicatif.
Pré-découpe air neuf
Débit nominal
PA 338 X / 338 R
1 700 m
PA 408 X / 408 R
2 200 m
PA 508 X / 508 R
3 000 m
PA 708 X
3 500 m
D
du groupe extérieur (modèles réversibles
: 100 V mini.
: 7 mm.
: 50 m.
NOTA
Débit mini
3
3
/h
1 200 m
/h
3
3
/h
1 500 m
/h
3
/h
2 200 m
3
/h
3
2 800 m
3
/h
/h
7
