Mise En Place; Modification De La Configuration; Fixation De L'appareil - Technibel PA 338 X Notice D'installation

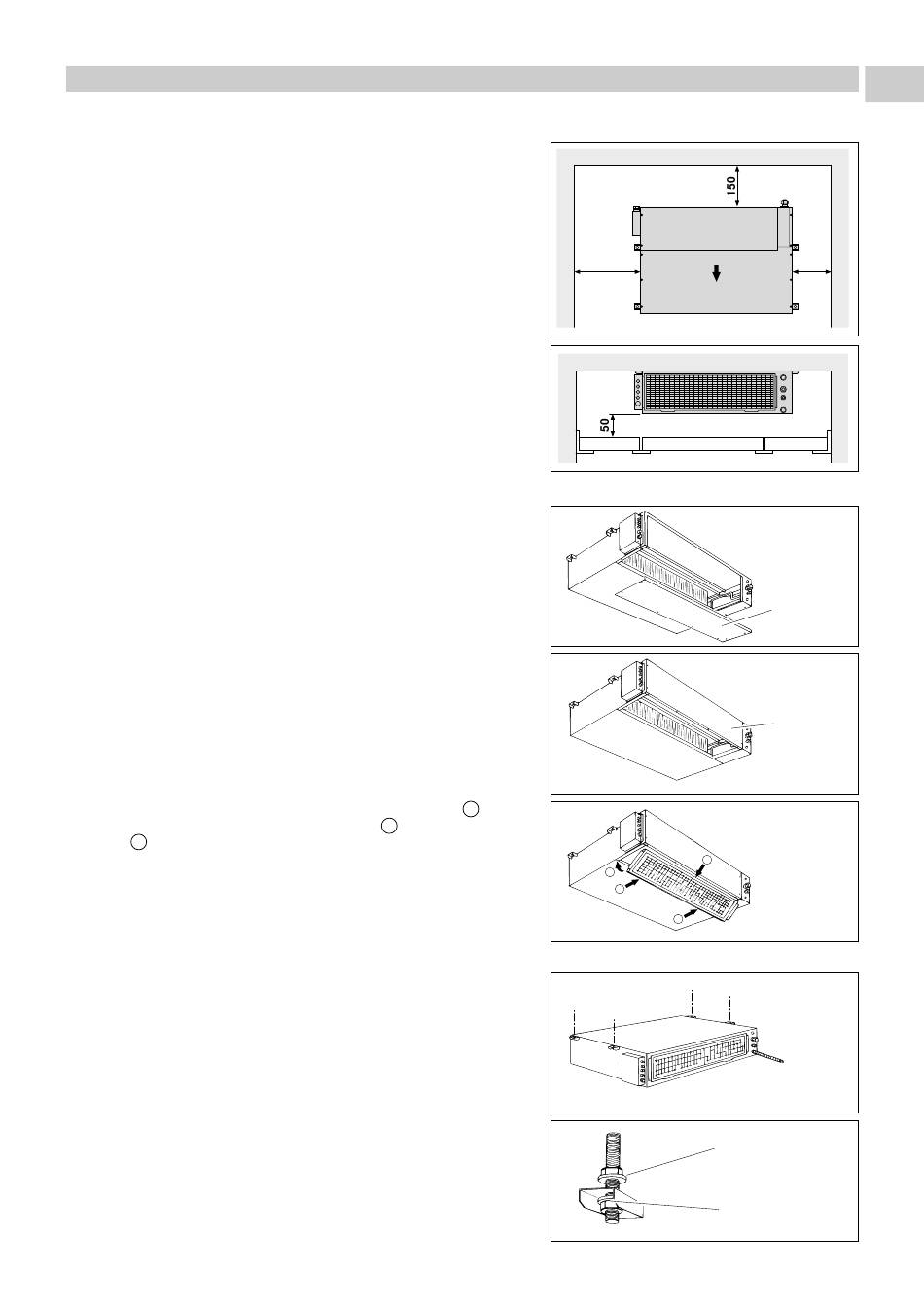

3 - MISE EN PLACE

• L'appareil ne peut être installé qu'en position horizontale.
3.1 - PRECAUTIONS
• Indice de protection : IP 20.
EVITER :
• De placer l'unité dans des pièces très humides où l'appareil et la
télécommande pourraient être exposés à des projections d'eau.
• L'exposition directe au soleil ou la proximité de sources de chaleur.
• De placer l'unité au dessus d'appareillages électriques.
VERIFIER QUE :
• L'emplacement soit le meilleur afin d'assurer une bonne ventilation du
local (ne pas placer les bouches de soufflage et de reprise d'air trop
proches l'une de l'autre).
• La consistance du support soit adaptée au poids de l'unité et ne
provoque pas de vibrations.
• La position choisie respecte les espaces minimum d'entretien
conseillés (voir dessin ci-contre), et que la distance et la dénivellation
entre les unités soient les plus courtes possibles.
• La tuyauterie et les raccordements électriques soient facilement
accessibles.

3.2 - MODIFICATION DE LA CONFIGURATION

• L'appareil est livré en standard avec la reprise d'air à l'arrière (filtre).
• Pour avoir la reprise d'air en façade :
- enlever le filtre (voir chapitre "Instructions de maintenance",
- démonter le panneau permutable.
• Remettre le panneau permutable en place à l'arrière de l'appareil,
après l'avoir retourné.
• Remettre le filtre en façade en engageant d'abord le côté 1 , puis en
faisant pression sur le cadre filtre au niveau 2 pour emboîter l'autre
côté 3 .

3.3 - FIXATION DE L'APPAREIL

• Après avoir choisi la configuration, monter les accessoires éventuels
sur l'appareil (voir chapitre "Accessoires").
• Fixer l'unité au plafond par les 4 trous prévus dans les traverses support.
• Utiliser des vis ou des tiges filetées M8 (non fournies).
• Utiliser les 8 écrous à embase crantée fournis pour la fixation et le
réglage du niveau.
ATTENTION : L'appareil doit être parfaitement de niveau.
500
1
3
2
2
Ecrou pour blocage
Ecrou pour réglage
niveau
F
GB
I
E
D
100
Panneau
permutable
Panneau
permutable
5
