5 - ACCESSOIRES
F
GB

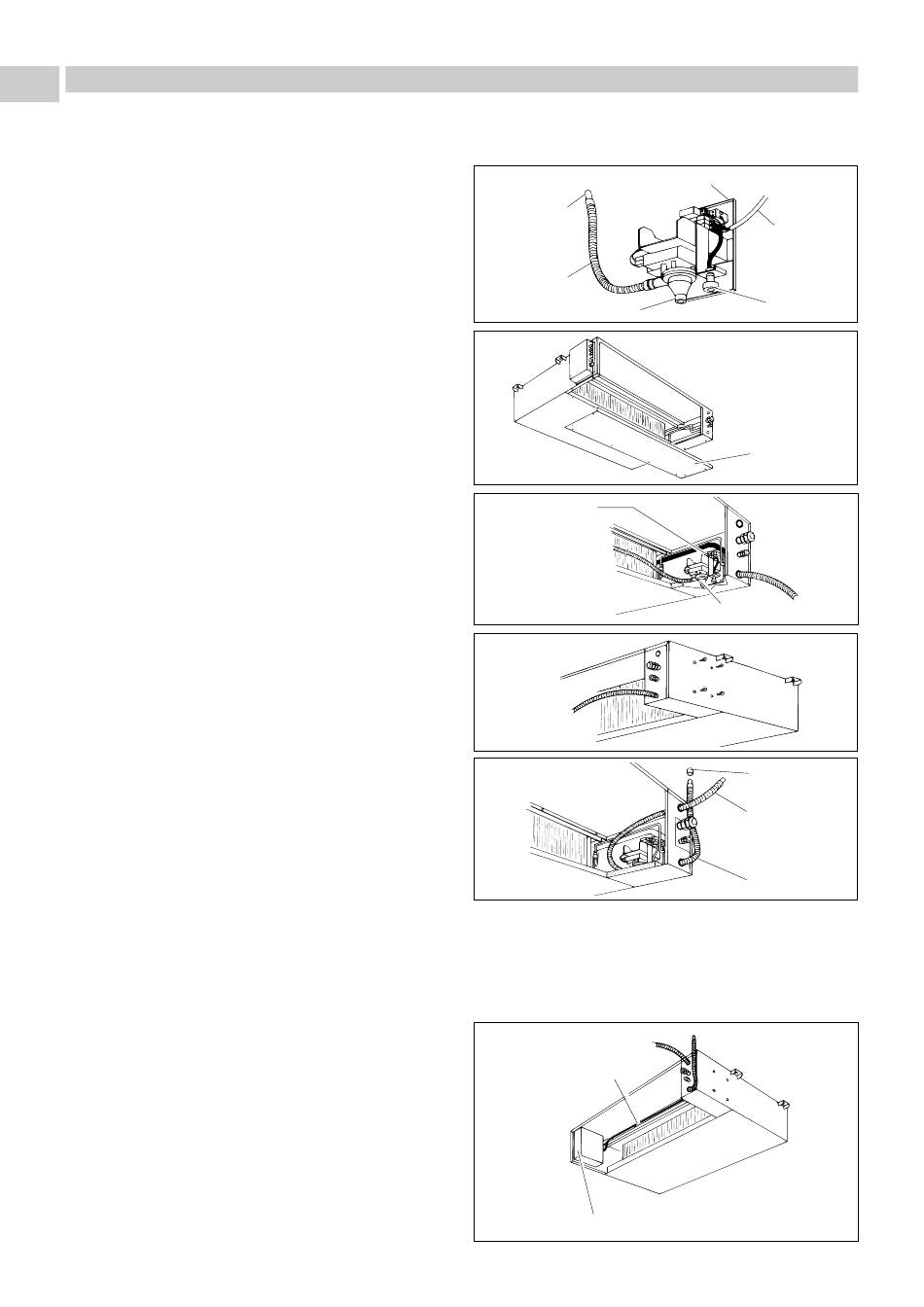

5.1 - POMPE DE RELEVAGE DES CONDENSATS -
(1 seul modèle pour tous les PA).
I
E
• Pression disponible maximum de la pompe : 0,50 m.
D
• Pour accéder au logement du kit pompe :
- enlever le filtre (voir chapitre "Instructions de
maintenance",
- enlever le panneau permutable.
• Présenter le kit pompe comme indiqué, en engageant la
partie supérieure derrière la tuyauterie, et la partie
inférieure dans le bac.
• Fixer la plaque support tôle sur le côté de l'appareil à
l'aide des 4 vis fournies (par l'extérieur).
• Passer le tuyau condensats par le passe-fil situé au-
dessus des raccords frigorifiques.
• Boucher le tuyau qui est monté d'origine, à l'aide du
bouchon plastique fourni.
Par sécurité, nous vous conseillons de positionner le
tuyau d'origine avec l'extrémité vers le haut. L'attacher
après le raccord frigorifique.
• Raccorder le tuyau à une évacuation en respectant les points suivants :
- La pression disponible maximum de la pompe est de 0,50 m.
- Le point le plus haut dans la tuyauterie d'évacuation doit être le plus proche possible de l'unité. Ceci empêche qu'un
volume d'eau trop important ne revienne dans l'unité lorsqu'elle s'arrête.
- Après le point haut, la tuyauterie d'évacuation doit avoir une pente dans le sens de l'écoulement du liquide.
• Attacher le câble de commande le long de la traverse, à
l'aide des colliers plastique fournis, en prenant soin de ne
pas le blesser.
• Passer le câble dans le coffret électrique et le raccorder
sur le bornier suivant le schéma de raccordement
paragraphe 10.
NOTA :
Un schéma autocollant du kit pompe est livré dans le
sachet.
Coller ce schéma à l'intérieur du couvercle électrique, à
côté du schéma de l'appareil.
10
Code K 60 L 070 Z
Plaque support tôle
Embout
Ø ext. 18 mm
Tuyau
d'évacuation
Pompe
Partie supérieure
derrière
tuyaurerie
Câble pompe
Coffret électrique
Câble de
commande
Flotteur
de sécurité
Panneau
permutable
Partie inférieure dans le bac
Bouchon
Tuyau pompe
Tuyau d'origine
