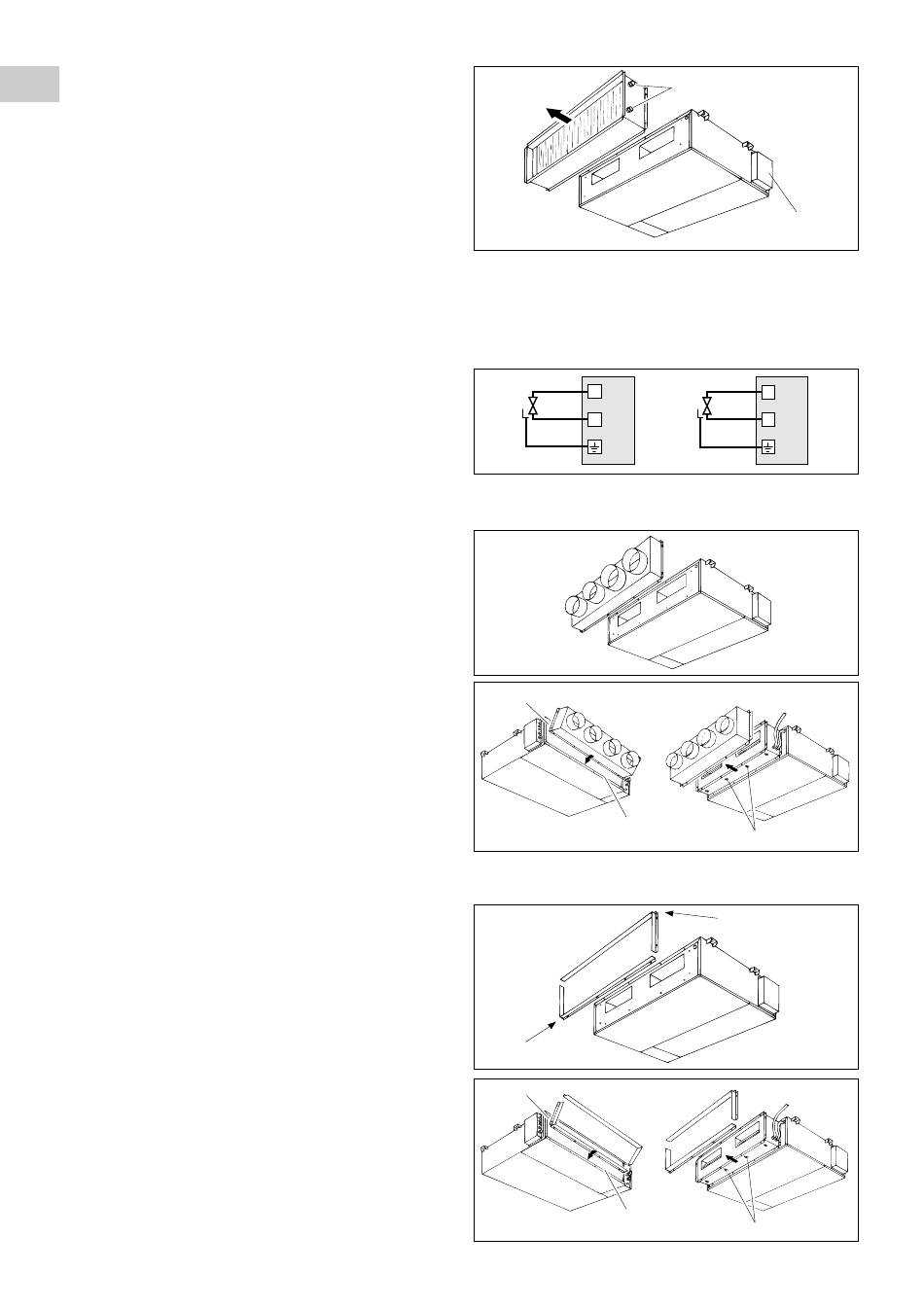

5.3 - BATTERIE ADDITIONNELLE
F
• Code K 60 B 030 Z pour PA 338 X / 338 R.
• Code K 60 B 070 Z pour PA 408 X / 408 R / 508 X / 508 R
GB
et 708 X.
• Fixer le caisson au soufflage de l'appareil à l'aide des vis
I
fournies, en respectant les points suivants :
- Les raccords hydrauliques doivent être du même côté
que le coffret électrique de l'appareil.
E
- La batterie du kit doit être plus près de la sortie d'air
que de l'entrée d'air.
D
5.4 - VANNE 3 VOIES MOTORISEE
• Code K 60 L 072 Z pour batterie additionnelle PA 338 X / 338 R.
• Code K 60 L 073 Z pour batterie additionnelle PA 408 X / 408 R / 508 X / 508 R / 708 X.
5.4.1 - INSTALLATION
• Voir notice livrée avec le kit vanne (10 11 385).
5.4.2 - RACCORDEMENT ELECTRIQUE
• Raccorder la vanne sur le bornier du PA.
• Le câble de la vanne doit être fixe.
Utiliser un serre-câble pour son pasage à l'intérieur du
coffret électrique.
5.5 - PLENUM A MANCHETTES RONDES
• Code K 60 M 030 Z
pour PA 338 X / 338 R.
• Code K 60 M 070 Z
pour PA 408 X / 408 R / 508 X / 508 R / 708 X.
• Ce kit peut se placer à l'aspiration ou au soufflage de
l'appareil, ou sur le kit chauffage électrique, ou sur le kit
batterie additionnelle.
• Le fixer à l'aide des vis fournies.
NOTA :
• Lorsque ce kit est monté directement sur l'appareil côté
aspiration, il faut enlever le filtre de son logement et le
déplacer au niveau d'une grille de reprise à distance.
Pour monter le kit, il faut passer le pli où se trouvent les
trous de fixation derrière le pli du panneau permutable.
• Lorsque ce kit est monté directement sur un kit chauffage
ou sur un kit batterie additionnelle, les vis de fixation
doivent être mises par le côté qui regarde l'apppareil.
5.6 - MANCHETTE DE RACCORDEMENT SUR GAINE RECTANGULAIRE
• Code K 60 M 039 Z
pour PA 338 X / 338 R.
• Code K 60 M 079 Z
pour PA 408 X / 408 R / 508 X / 508 R / 708 X.
• Ce kit peut se placer à l'aspiration ou au soufflage de
l'appareil, ou sur le kit chauffage électrique, ou sur le kit
batterie additionnelle.
• Plier les tôles à la main au niveau de la rangée de petits
trous pour former les deux "L".
• Les fixer à l'aide des vis fournies.
NOTA :
• Lorsque ce kit est monté directement sur l'appareil côté
aspiration, il faut enlever le filtre de son logement et le
déplacer au niveau d'une grille de reprise à distance.
Pour monter le kit, il faut passer le pli où se trouvent les
trous de fixation derrière le pli du panneau permutable.
• Lorsque ce kit est monté directement sur un kit chauffage
ou sur un kit batterie additionnelle, les vis de fixation
doivent être mises par le côté qui regarde l'apppareil.
12
Sortie d'air
Noir
6
Bleu
2
Vert/Jaune
PA-X
(4 départs de gaine)
Enlever le filtre
Passer
derrière
Pli du panneau
permutable
Pliage
Enlever le filtre
Passer
derrière
Pli du panneau
permutable
Raccords hydrauliques
Ø 3/4" gaz femelle
Coffret électrique
Noir
7
Bleu
2
Vert/Jaune
PA-R
Vis de fixation
Pliage
Vis de fixation
