6.3.3 - MODES DE FONCTIONNEMENT DE LA VENTILATION DU PA
• 2 modes de fonctionnement disponibles :
- Automatique (signalé par la LED rouge 14)
- Manuel
(signalé par la LED rouge 15)
A - MODE AUTOMATIQUE DE LA VENTILATION
• Ce mode est sélectionné par la régulation dès que l'on passe du mode "Veille" au mode "Automatique" de la régulation par
action sur la touche 3.
• Dans ce mode de ventilation :
- en zone neutre, entre froid et chaud, la ventilation est arrêtée,
- en modes CHAUD seul et FROID seul, le ventilateur est coupé au point d'arrêt de ces deux fonctions,
- en mode VENTILATION SEULE, le fonctionnement est le même que pour Froid seul, c'est-à-dire coupure du ventilateur
si la température descend sous la valeur CONSIGNE + ZONE NEUTRE.
B - MODE MANUEL DE LA VENTILATION
• Ce mode est sélectionné par action sur la touche 4.
• Dans ce mode, la ventilation fonctionne de manière permanente dès que le climatiseur est en fonction.
• Il est possible de repasser au mode automatique de la ventilation par une nouvelle action sur la touche 4.
NOTA : L'arrêt de la ventilation du PA est temporisé de 1 minute après l'arrêt en mode Chauffage afin d'assurer l'évacuation
des calories résiduelles.
6.3.4 - REGLAGE DE LA CONSIGNE
• La consigne est réglée à l'aide des deux touches + et - (repères 1 et 2). La plage de réglage va de 16 à 30 °C.
• A chaque appui, l'affichage par LED se décale d'une position vers la droite (température plus élevée) par la touche +, ou vers
la gauche (température moins élevée) par la touche -.
• En mode VEILLE, toutes les LED de l'échelle sont éteintes. En sélectionnant un mode quelconque par le bouton poussoir
de gauche, l'affichage s'allumera et correspondra à la dernière valeur sélectionnée.
• Lors de la première mise sous tension et après sélection d'un mode de fonctionnement, la valeur affichée sera
°
automatiquement de 22
• Il en sera également ainsi après une coupure d'alimentation d'une durée supérieure à 4 heures.
• La régulation étant pourvue d'un accumulateur de sauvegarde, l'afficheur reprendra la dernière valeur sélectionnée
après rétablissement de l'alimentation si la durée de la coupure est inférieure à 4 heures.
6.3.5 - ANTI COURT-CYCLE COMPRESSEUR
• Pour éviter des mises en marche trop fréquentes du compresseur et ainsi augmenter la durée de vie, une temporisation de
3 minutes est activée chaque fois que le compresseur s'arrête.
• Si pendant cette temporisation la température varie rapidement jusqu'à atteindre le point de demande de chauffage ou de
refroidissement, ou lorsque la consigne est changée dans les mêmes proportions, la LED de demande correspondante se
met à clignoter indiquant ainsi que l'anti court-cycle est activé.
Ce n'est qu'après l'écoulement de cette durée que la régulation active la sortie correspondante, après quoi la LED est allumée
normalement.
6.3.6 - DEGIVRAGE DU GROUPE EXTERIEUR
• Le cycle de Dégivrage démarre quand la sonde externe
montée sur le groupe détecte une température ≤ -3 °C et
s'arrête lorsque la température atteint + 20°C ou après 10
minutes maximum.
• Après le dégivrage, une temporisation empêche un
nouveau cycle pour une durée soit de 30 minutes soit de
60 minutes. La sélection de la durée se fait par un pont

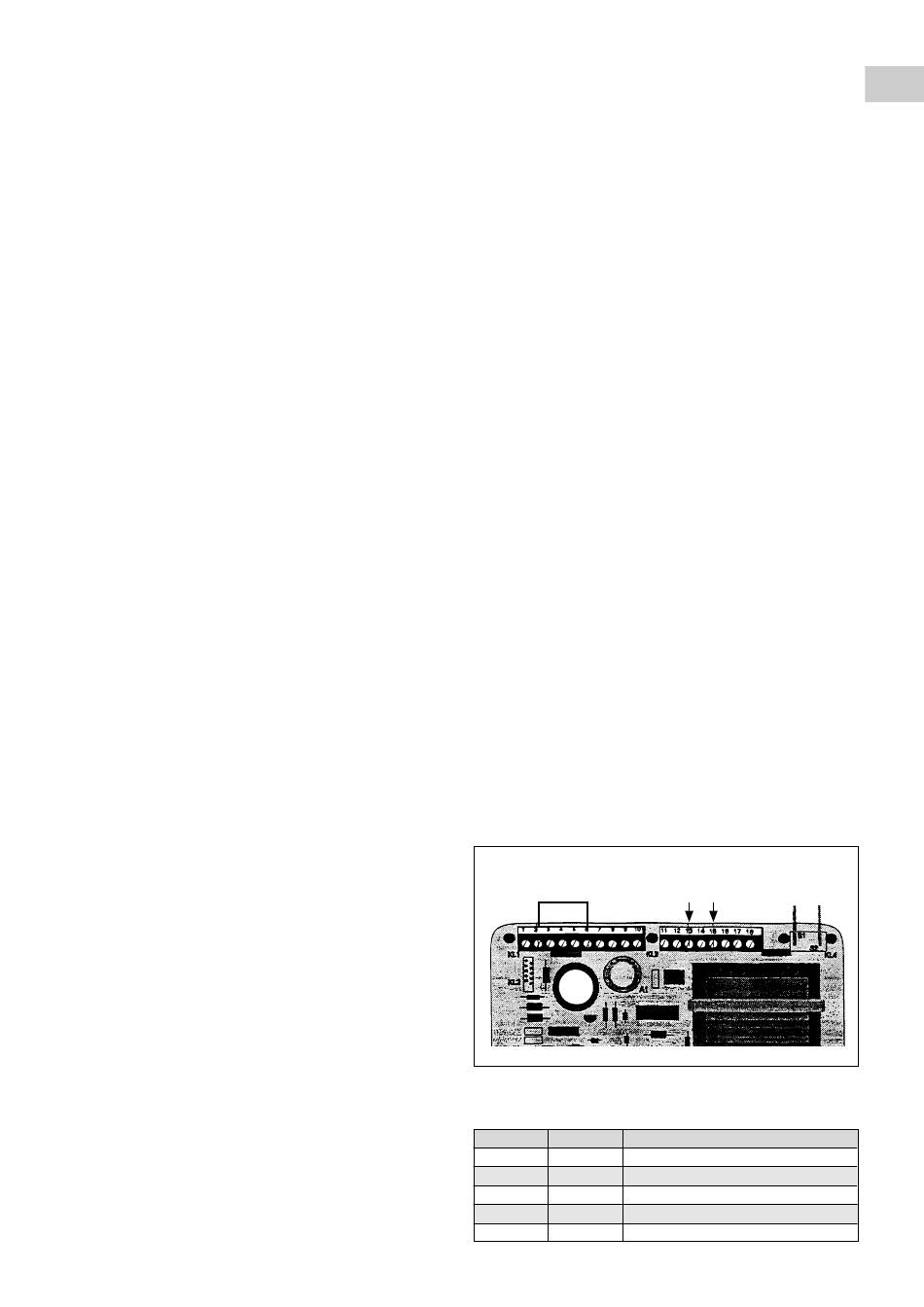

entre les bornes 2 et 6 du bornier KL1 (voir ci-contre).
• Pendant cette temporisation, le cycle de dégivrage ne
peut pas reprendre même si la température baisse sous
-3°C.
• L'état des relais pendant le cycle de dégivrage peut être
sélectionné selon deux variantes :
A - CLIMATISEUR SANS CHAUFFAGE D'APPOINT (configuration d'usine)
(Commutateur programme SC1 placé dans la commande à distance sur position 1).
• Si la température de la sonde extérieure atteint -3°C,
l'appareil se met en fonction dégivrage et l'état des relais
sera le suivant (voir tableau ci-contre).
• L'arrêt du ventilateur du PA évite les courants d'air froids.
• Pour indiquer que l'appareil se trouve en mode Dégivrage,
les deux LEDS de demande de froid et de demande de
chaud 7 et 8 clignotent alternativement.
C.
Pas de pont entre 2 et 6 : 30 mn
Pont entre 2 et 6 : 60 mn
Relais
Etat
REL 3
excité
Compresseur marche continue
REL 2
désexcité
Vanne d'inversion en position Froid
REL 4
désexcité
Ventilateur intérieur arrêté
REL 1
désexcité
---
REL 7
Ventilateur extérieur arrêté
désexcité
Sonde de dégivrage
Fonction
17
F
GB
I
E
D
