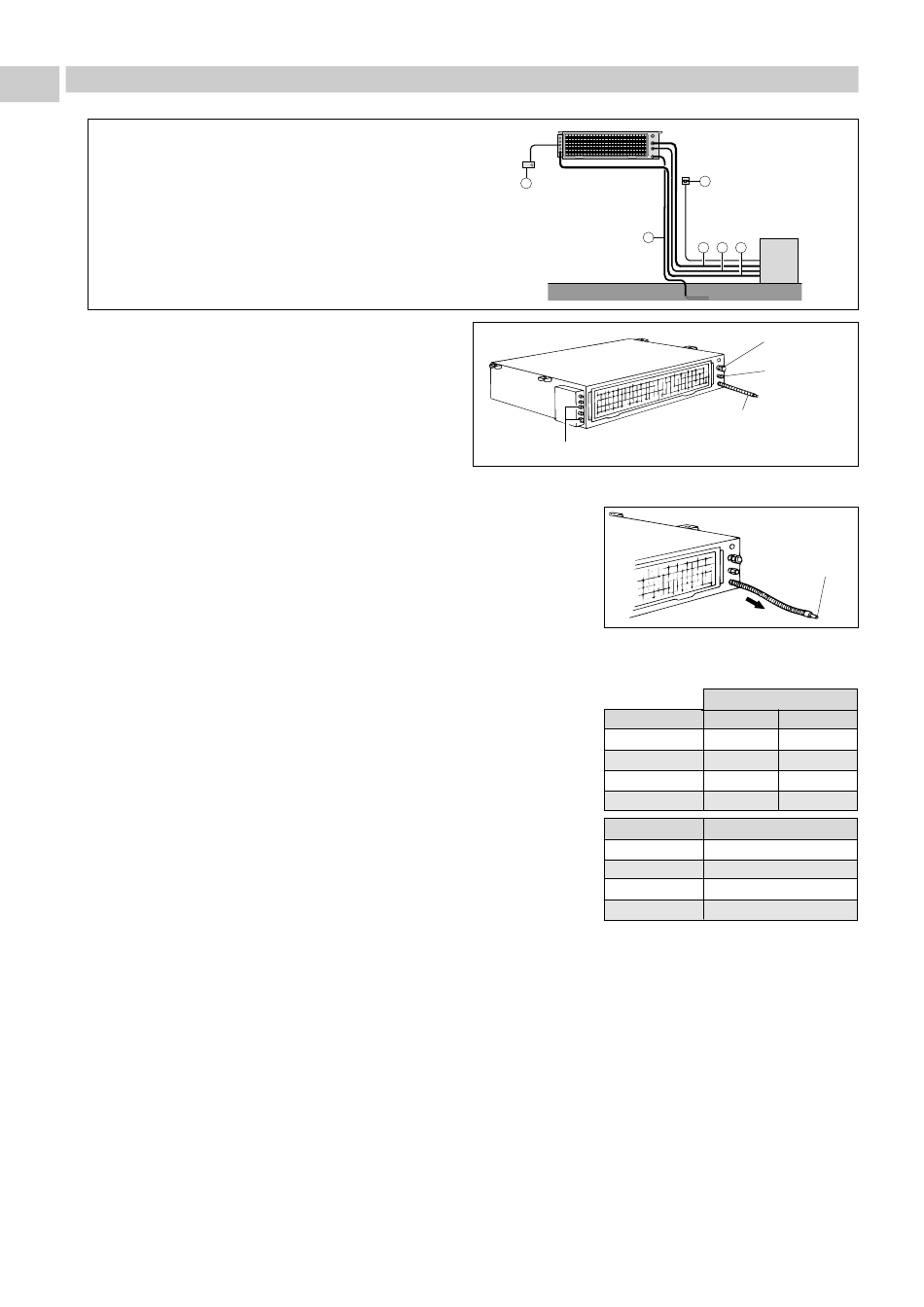

4 - RACCORDEMENTS
F
GB
1 - Liaison frigorifique gaz.
2 - Liaison frigorifique liquide.
3 - Liaisons électriques.
I
4 - Evacuation des condensats.
5 - Alimentation générale avec dispositif de
E
protection et de sectionnement.
6 - Commande à distance (accessoire pour modèles
froid seul, standard pour modèles réversibles).
D
• Tous les raccordements se font sur l'arrière de l'appareil.
4.1 - RACCORDEMENT DES CONDENSATS
• L'appareil est équipé d'un tuyau d'évacuation en plastique avec un embout de
raccordement de diamètre extérieur 18 mm.
• Raccorder un tuyau d'évacuation en respectant une pente dans le sens de
l'écoulement du liquide.
• Un accessoire pompe de relevage condensats peut être monté dans l'appareil
(voir chapitre "Accessoires").
4.2 - RACCORDEMENT FRIGORIFIQUE
4.2.1 - LIAISONS FRIGORIFIQUES :
• Pour les longueurs et dénivellations, ainsi que pour les compléments de
charge R22, se reporter à la notice d'installation de l'unité extérieure
correspondante.
Nota : La puissance frigorifique nominale est donnée pour une longueur
totale de 8 m.
• Vérifier que les connections soient propres.
• Raccorder les liaisons frigorifiques sur les raccords du PA.
• Visser à la main.
• Serrer à l'aide de clés dynamométriques (voir couple de serrage dans le
tableau ci-contre).
• Maintenir les raccords Flare avec une contre-clé.
4.2.2 - ISOLATION DES TUBES
• Isoler les 2 tubes séparément.
• Utiliser de la gaine polyéthylène de 8 mm d'épaisseur minimum.
• Faire attention aux infiltrations d'eau le long des tuyaux dans le passage du mur.
4.3 - RACCORDEMENT AERAULIQUE
• Les PA sont prévus pour une installation avec ou sans gaine.
4.3.1 - AVEC GAINE
• Utiliser les accessoires de raccordement prévus pour l'aspiration et le soufflage (manchettes rondes ou rectangulaires).
Voir chapitre "Accessoires".
NOTA : Lorsqu'un accessoire de raccordement de gaine (rectangulaire ou ronde) doit être monté à l'aspiration,
le filtre doit être enlevé de son logement et déplacé au niveau d'une grille de reprise à distance.
4.3.2 - SANS GAINE
• On peut aspirer et souffler en vrac.
6
PA
6
4
Passage des câbles électriques
Modèle
PA 338 X/R
PA 408 X/R
PA 508 X/R
PA 708 X
Ø des tubes
3/8"
1/2"
3/4"
7/8"
5
GR, GI
ou
CSEG
1
2
3
Ligne gaz
Ligne liquide
Tuyau d'évacuation
des condensats
Embout
Ø ext. 18 mm
Pente
Ø des tubes
Gaz
Liquide
3/4"
3/8"
3/4"
3/8"
7/8"
1/2"
7/8"
1/2"
Couple de serrage
30 N.m
50 N.m
70 N.m
80 N.m
