8.7 - EVACUATION DES CONDENSATS

• Vérification recommandée de la bonne évacuation des condensats, au moins
une fois par an, au moment de la remise en service du mode froid.
Enlever les saletés se trouvant éventuellement dans le bac pour éviter
l'obstruction du tuyau ou le mauvais fonctionnement de la pompe si cet
accessoire est monté.
• ATTENTION :
L'accessoire pompe est équipé d'un flotteur de sécurité qui arrête le
compresseur si le niveau d'eau est trop haut (pompe en panne ou pas assez
performante, ou évacuation bouchée).

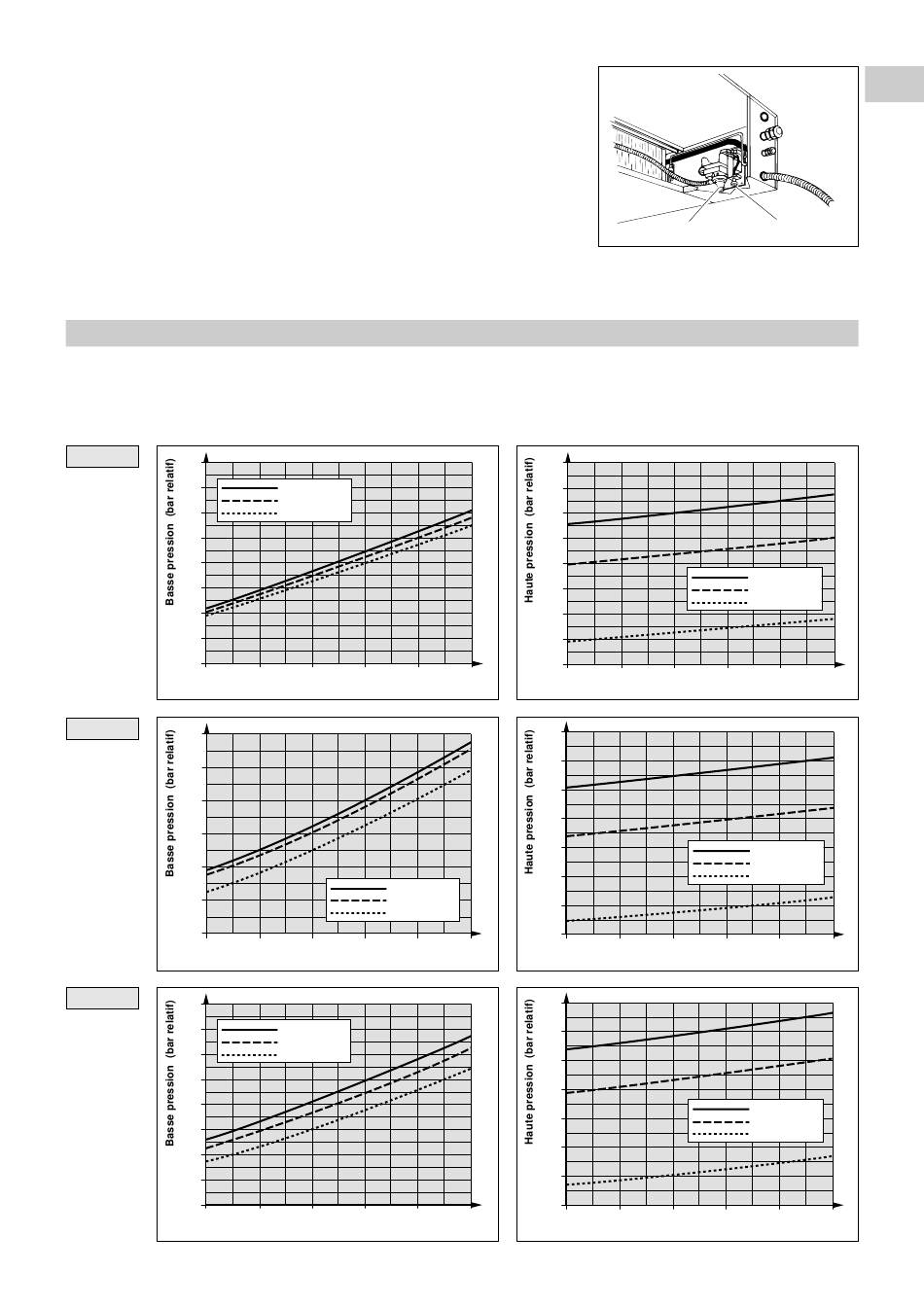

9 - COURBES DE PRESSION

9.1 - FONCTIONNEMENT FROID

CP 338 X
