Brochage de l'unité d'alimentation
L'unité d'alimentation est enfichée sur le connecteur frontal et sert à l'alimentation électrique
du module analogique. Raccordez la tension d'alimentation à la borne 41 (L+) et à la borne
44 (M). Utilisez la borne 42 (L+) et la borne 43 (M) pour, le cas échéant, conduire la boucle
de potentiel vers le module suivant.

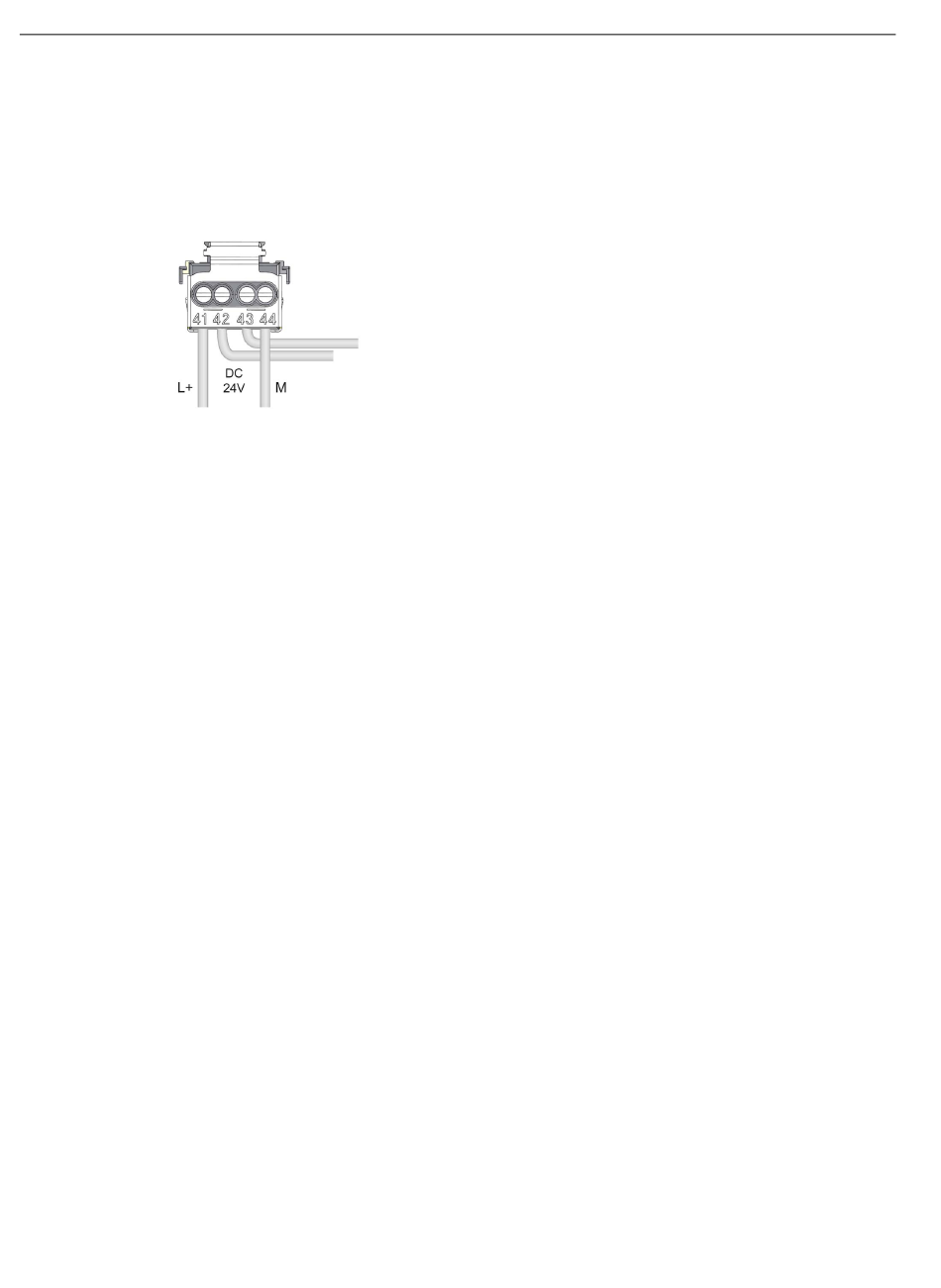

Figure 3-1
20
Raccordement de l'unité d'alimentation
Module d'entrées analogiques AI 8xU/R/RTD/TC HF (6ES7531-7PF00-0AB0)
Manuel, 09/2016, A5E36648004-AB
