Etat de la valeur (Quality Information, QI)
L'état de la valeur est toujours activé pour les noms de module suivants :
● AI 8xU/R/RTD/TC HF QI
● AI 8xU/R/RTD/TC HF S QI
● AI 8xU/R/RTD/TC HF MSI
Un bit supplémentaire pour l'état de la valeur est affecté à chaque voie. Le bit pour l'état de
la valeur indique si la valeur numérique lue est valide. (0 = la valeur est erronée).
Plage d'adresses pour AI 8xU/R/RTD/TC HF et AI 8xU/R/RTD/TC HF QI
La figure suivante montre l'affectation de la plage d'adresses pour une configuration comme
module 9 voies. Vous pouvez attribuer librement l'adresse de début pour le module. Les
adresses des voies sont dérivées de cette adresse de début.
"EB x", par exemple, signifie adresse de début du module octet d'entrée x.

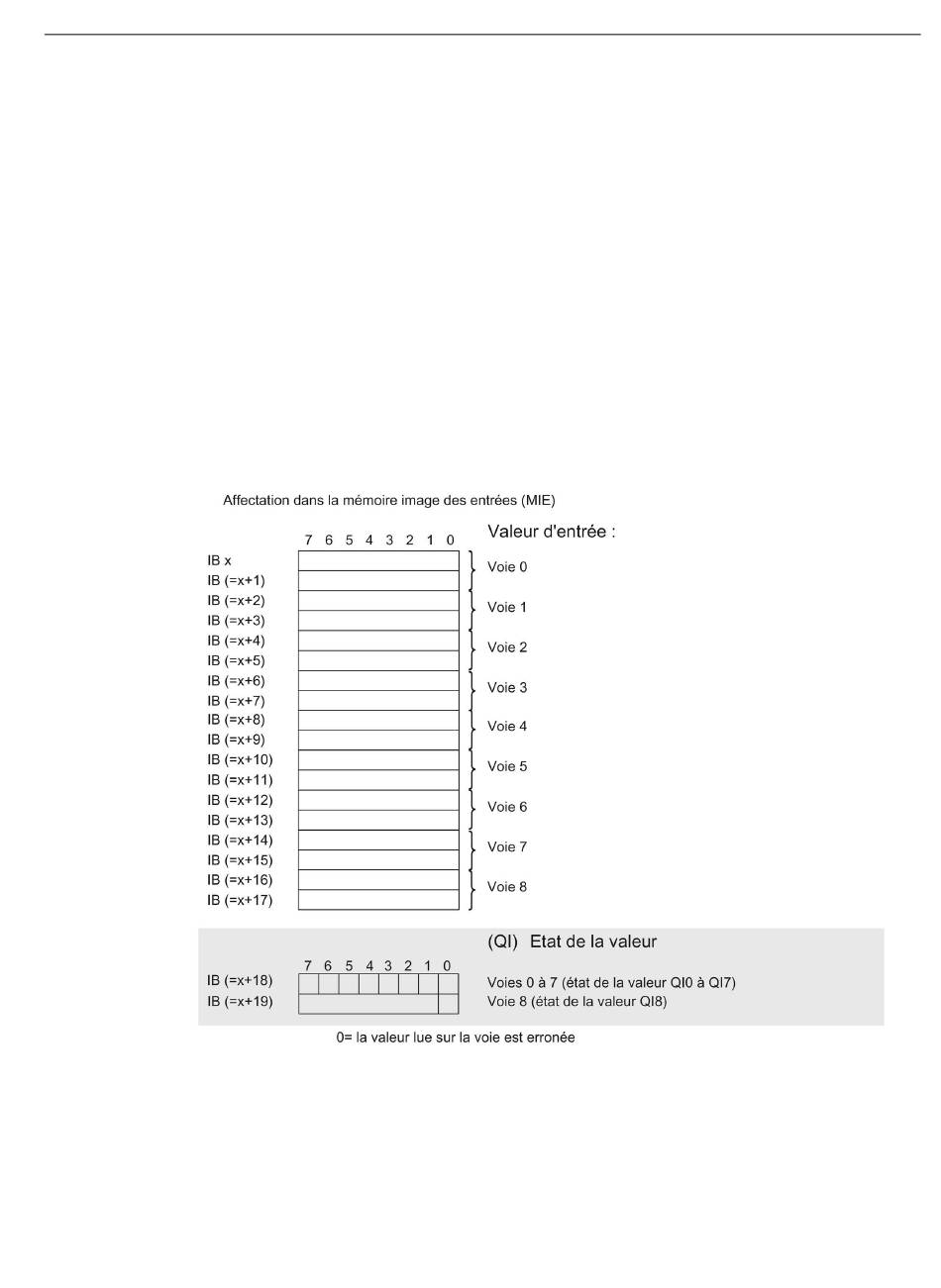

Figure 4-4
Module d'entrées analogiques AI 8xU/R/RTD/TC HF (6ES7531-7PF00-0AB0)
Manuel, 09/2016, A5E36648004-AB
Plage d'adresses pour la configuration comme module AI 8xU/R/RTD/TC HF 1 x 9 voies
avec état de la valeur
Paramètres/Plage d'adresses
4.4 Plage d'adresses
37
