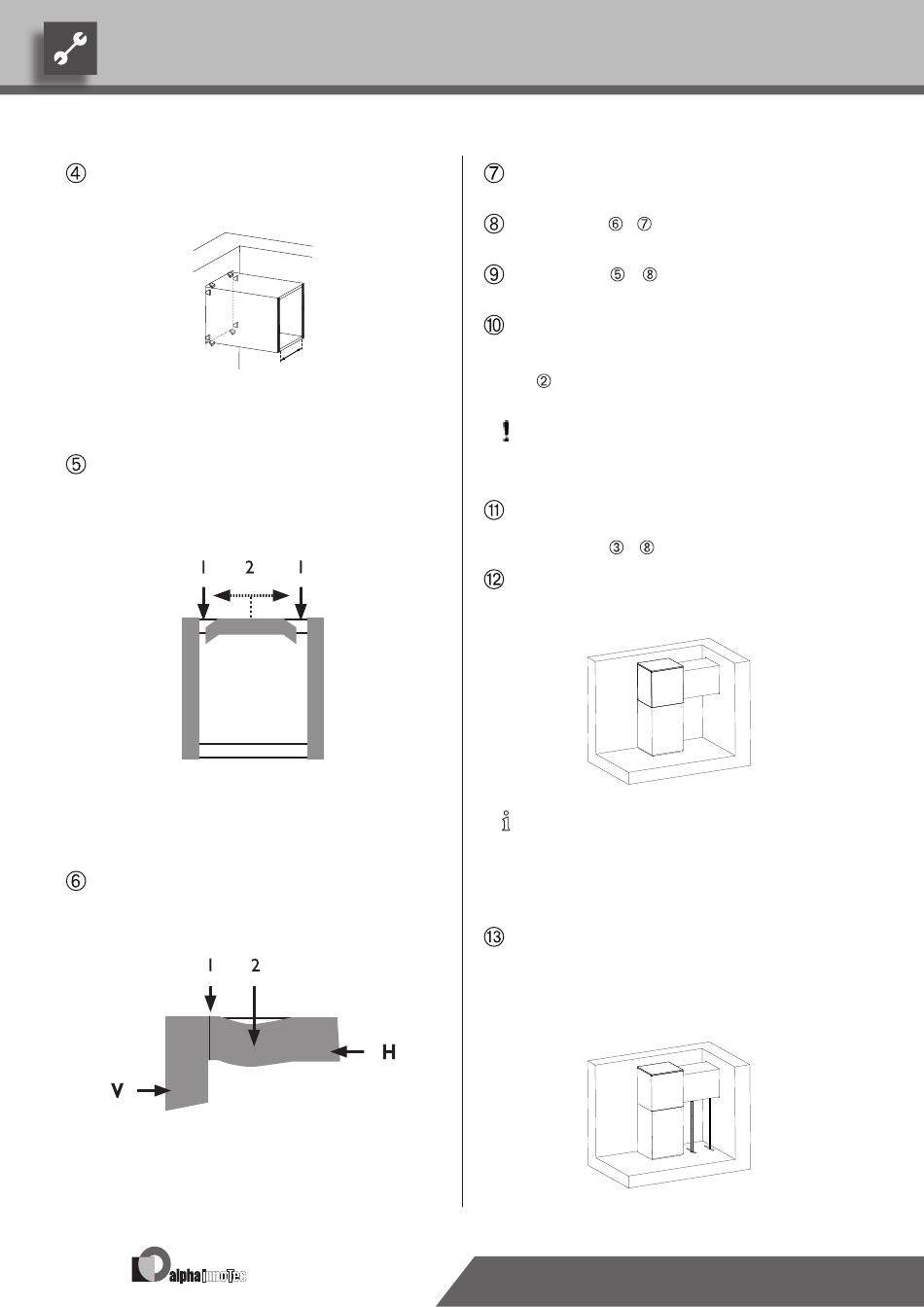

Adapter la longueur des bandes de compression
selon la cote x pour les côtés horizontaux à l'avant
de la gaine ...
x = LW (cote de passage)
+ 20 mm en plus
placer la bande de compression horizontale supé-
rieure au milieu et la coller du centre en direction
des bandes de compression verticales jusqu'à envi-
ron 50 mm avant le bord respectif de la bande de
compression verticale ...
1 Ne pas coller environ 50 mm
2 Sens de collage de l'intérieur
vers l'extérieur
Appliquer à fleur l'extrémité gauche de la bande de
compression horizontale supérieure sur le bord in-
térieur de la bande de compression verticale gauche
et coller sur la gaine d'air ...
1 Embout à fleur
2 Surhaussement
H bande de compression horizontale
V bande de compression verticale
14
LW
presser le surhaussement et le coller sur la gaine
d'air pour le rendre étanche à l'air ...
Instruction
–
bande de compression horizontale supérieure ...
Instruction
–
pression horizontale inférieure ...
Introduire la gaine d'air dans le mur du côté de
l'entrée d'air, centrer par rapport à l'entrée d'air
de l'appareil et fixer dans le mur (voir instruction
) ...
PruDence.
centrer la sortie d'air de l'appareil sur la
gaine d'air.
coller les bandes de compression verticales et ho-
rizontales à la gaine d'air du côté de l'entrée d'air.
Instruction
–
pousser l'appareil du côté du ventilateur (= côté
sortie d'air) vers la gaine d'air jusqu'à ce que la tôle
de façade repose sur la bande de compression ...
remarque.
ne pas exercer de pression. la bande de
compression obture la fente entre l'appareil
et la gaine d'air dès qu'elle s'est entièrement
détendue.
Soutenir les gaines d'air avec des lattes en bois, puis
vérifier les distances ainsi que l'orientation horizon-
tale et verticale, corriger le cas échéant (l'entrée et
la sortie d'air de l'appareil doivent être centrées sur
les gaines d'air) ...
Sous réserve de modifications techniques.
FR830314/181010
répéter à l'extrémité droite de la
répéter avec la bande de com-
suite ...
