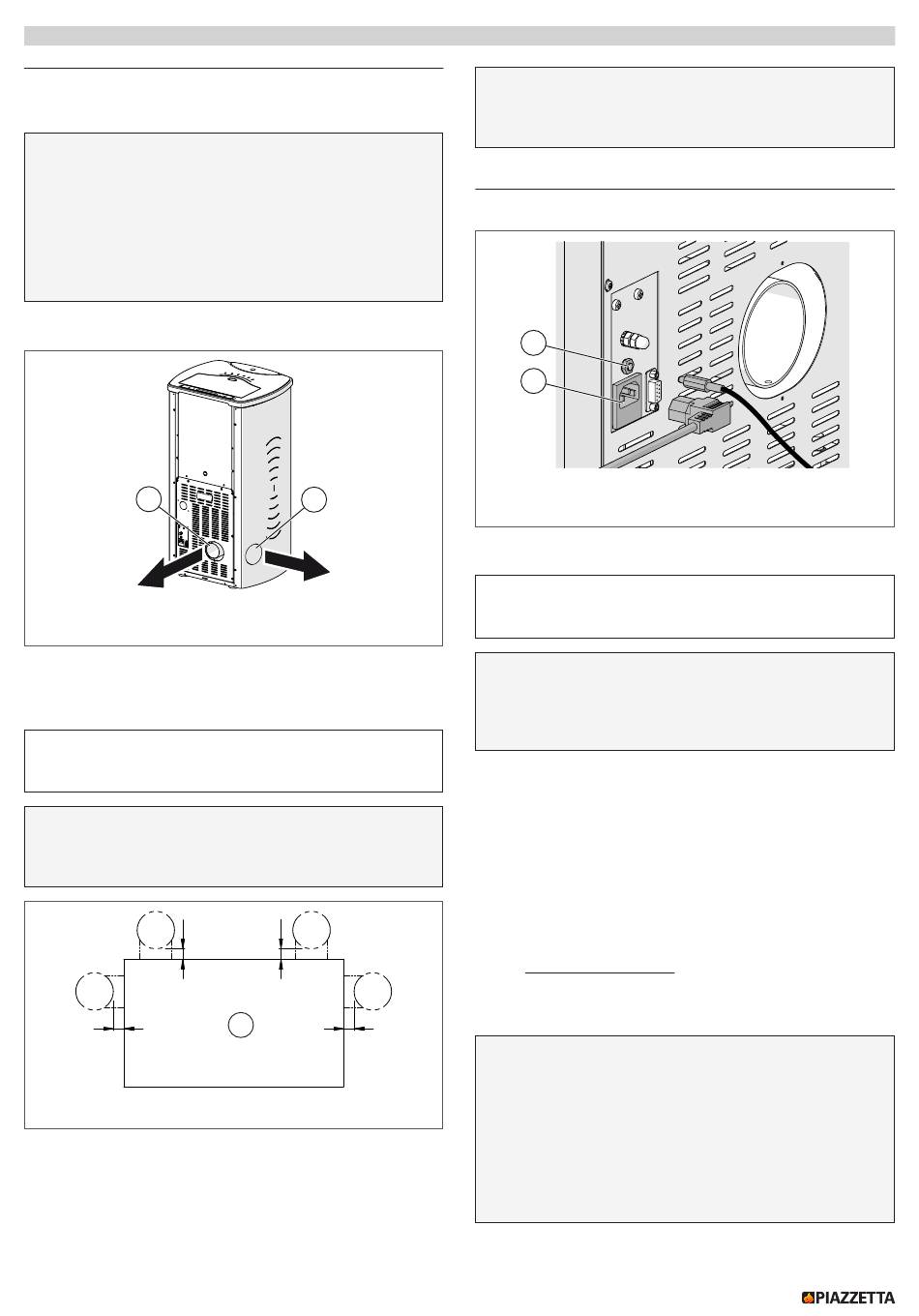

INFORMATIONS SUR LE PRODUIT, INSTALLATION ET ENTRETIEN
6.5
RACCORDEMENT AU SYSTÈME
D'ÉVACUATION DES FUMÉES
a
Nous vous rappelons de bien lire les paragraphes " CA-
NAL DES FUMÉES " et " DISTANCES MINIMALES DE
SÉCURITÉ ".
Le canal de fumée doit permettre les dilatations ther-
■ ■
miques normales et ne pas avoir une influence avec
son poids sur l'évacuation des fumées du produit : il
doit être auto-portant et ancré avec des supports ap-
propriés.
L'appareil est conçu en série avec la sortie de l'évacuation des fu-
mées (1).
1
Le raccordement avec d'autres sorties est également possible:
- évacuation des fumées de gauche (2) (*).
(*) Acheter le raccord d'évacuation des fumées spécifique (accesso-
ire).
i
Pour l'installation d'éventuels KIT et ACCESSOIRES, con-
sultez les instructions jointes.
a
La distance minimale (G) conformément aux in-
structions du fabricant de la ventilation doit être main-
tenue entre le canal de fumée et le produit (P).
G
G
Si vous deviez utiliser des tuyaux ayant un diamètre supérieur à
celui du conduit d'évacuation de l'appareil, effectuer le raccor-
dement avec un majoration adaptée (non fourni par le Gruppo
Piazzetta S.p.A.).
26
2
Fig. 28
G
P
G
Fig. 29
DT2004426_H072423FR0_00
a
Nous vous conseillons d'utiliser des éléments équipés
de regards pour favoriser le contrôle et le nettoyage
périodique du canal des fumées.
6.6
BRANCHEMENTS ÉLECTRIQUES
1
2
1
Raccord de la sonde d'ambiance
2
Prise câble d'alimentation
i
Seul le branchement du câble d'alimentation peut être
effectué par l'utilisateur.
a
Les branchements électriques doivent être effectués
par du personnel qualifié.
Les câbles électriques NE DOIVENT PAS entrer en con-
■ ■
tact avec des parties chaudes ou en mouvement.
Réduisez au minimum les fumées durant la perte de puissan-
ce grâce au back-up de la batterie. Il est vivement conseillé
d'installer le backup de la batterie pour réduire au minimum
les fumées dans la pièce en cas de perte de puissance.
Cet appareil pour la combustion des granulés est basé sur le ven-
tilateur de combustion pour évacuer les fumées. Une baisse de
puissance provoquera l'arrêt du ventilateur de combustion. Ceci
peut faire en sorte que les fumées pénètrent dans la chambre.
La remontée verticale dans l'évent peut fournir un tirage naturel.
Cela ne résulte toutefois pas une garantie contre les pertes.
6.6.1 Câble d'alimentation
L'appareil est fourni avec un câble d'alimentation qui doit être
branché à une prise de courant à trois broches avec mis à la terre
de 120 VAC, 60 Hz.
a
L'appareil doit être branché à une installation de mise
à terre efficace.
Assurez-vous que le câble d'alimentation électrique,
■ ■
dans sa position définitive, ne soit pas en contact avec
des parties chaudes.
La fiche de raccordement au réseau électrique doit être
■ ■
raccordée uniquement APRÈS l'achèvement de l'instal-
lation et de l'assemblage de l'appareil et doit rester ac-
cessible après l'installation.
Fig. 30
