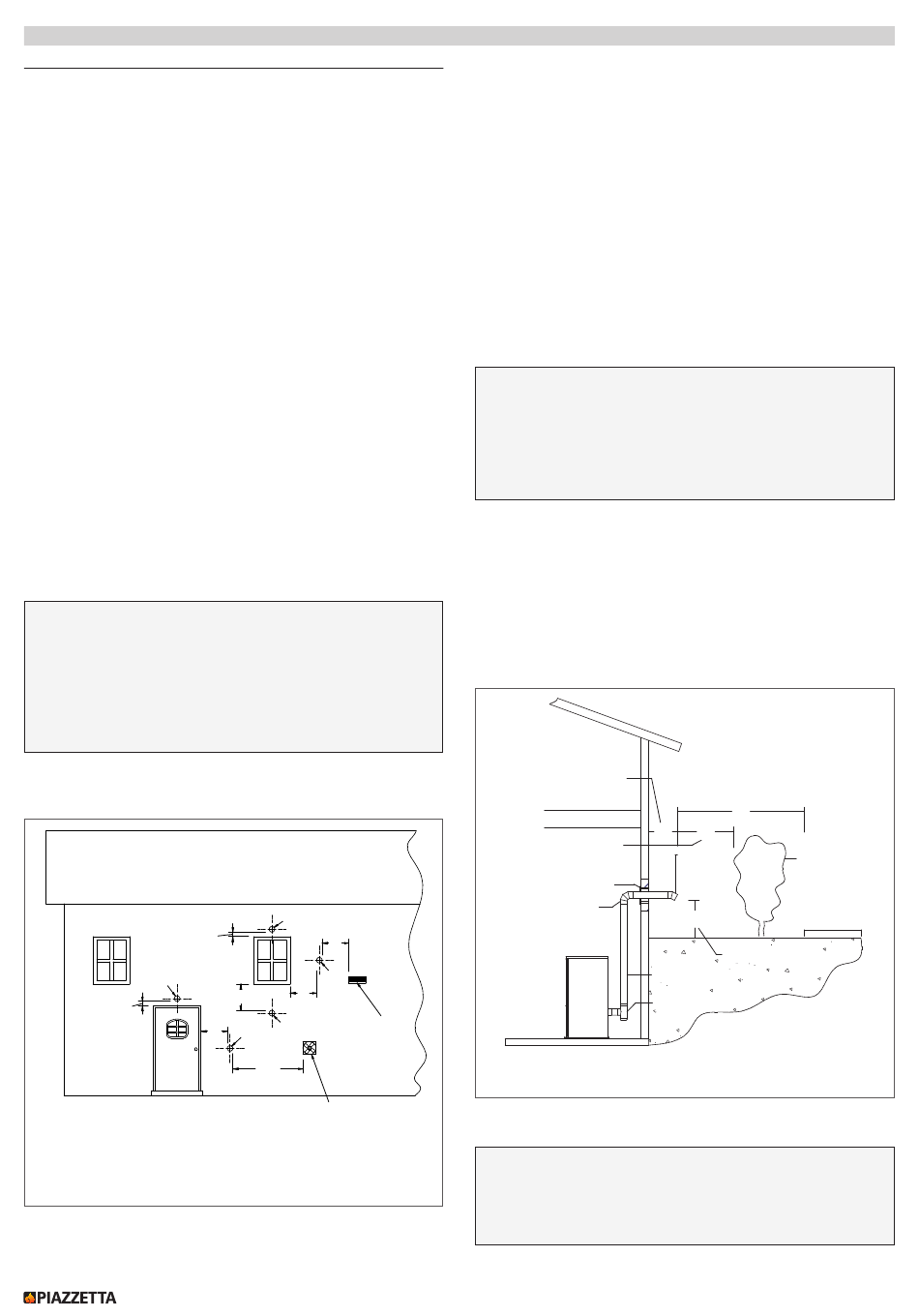

4.10 CONDUIT D'EVACUATION : EXIGENCES
CONCERNANT LE TERMINAL
Afin de déterminer l'emplacement optimal du terminal du condu-
it, il convient d'examiner soigneusement les conditions extérieur-
es, notamment si le conduit débouche en façade. En raison des
odeurs, des gaz et des cendres volantes, il vous faut tenir compte
de l'esthétique, des vents dominants, des distances par rapport
aux prises d'air et aux matériaux combustibles, des structures
adjacentes ainsi que des exigences règlementaires.
- Le terminal du conduit d'évacuation doit se situer plus haut que
la prise d'amenée d'air comburant.
- Le conduit ne doit pas déboucher dans une zone fermée ou se-
mi-fermée (comme un abri de voiture, un garage, un grenier,
un vide sanitaire, etc.) ou dans un autre endroit susceptible de
développer une concentration de fumées.
- Evitez les renfoncements de mur et les parements.
- Lors de la mise en place du chapeau, tenez compte du vent, et
notamment du sens des vents dominants et des courants, afin
d'éviter les contre-tirages, les vols de cendres et/ou la fumée.
- Le terminal de sortie doit être disposé de manière à ce que les
fumées d'évacuation ne mettent personne en danger, ne brûl-
ent pas les structures combustibles ou n'entrent pas dans les
bâtiments.
- Les évents muraux ne doivent pas se terminer au-dessus des
trottoirs publics ou d'une zone où la condensation ou la vapeur
pourrait créer une nuisance ou un danger ou nuire au fonction-
nement de régulateurs, de soupapes de sûreté ou d'autres éq-
uipements.
a
Les surfaces du conduit peuvent devenir suffisamment
chaudes pour causer des brûlures si des enfants les tou-
chent. Un écran de protection ou des garde-corps non
combustibles peuvent être nécessaires.
Le tubage du conduit et les accessoires servant à traver-
■ ■
ser des matériaux combustibles doivent être homolo-
gués pour les poêles à granulés.
Il convient tout d'abord de réfléchir au type d'installation avant de
déterminer l'emplacement exact du terminal du conduit par rap-
port aux portes, aux fenêtres, aux cavités ou aux grilles d'aération.
E
1'
E = TERMINAL D'ÉCHAPPEMENT
E
1'
4'
E
4'
4'
PRISE D'AIR
E
4' E
EXTÉRIEURE
10'
SYSTÈME D'APPORT
MÉCANIQUE DE L'AIRE
INFORMATIONS SUR LE PRODUIT, INSTALLATION ET ENTRETIEN
Le terminal de sortie doit être situé à au moins 4' (1.2 m) en des-
sous, 4' (1.2 m) horizontalement ou 1' (305 mm) au-dessus des
portes, fenêtres ou admissions d'air dans les bâtiments.
Le dégagement d'une admission d'air non mécanique dans le
bâtiment ou l'admission d'air comburant de tout autre appareil
doit être à au moins 4' (1.2 m).
Le dégagement par rapport à une prise admission d'air mécaniq-
ue doit être au minimum de 10' (3.1 m).
Le terminal de sortie doit être situé à au moins 3" (0.92 m) au-des-
sus de toute admission d'air forcée à 10' (3.1 m).
Consultez la norme NFPA 211 pour information sur la réduction
des dégagements d'installation lors avec air extérieur relié à l'ap-
pareil.
L'emplacement du terminal d'évacuation doit se situer au mini-
mum à :
- 1' (305 mm) au-dessus du niveau du sol (matériau non combu-
stible)
a
La hauteur minimum du conduit ne doit pas être in-
férieure à 5' (1.5 m)
Un conduit de fumée situé à 1' (305 mm) au-dessus du
■ ■
sol est dangereux pour les enfants. Nous recomman-
dons vivement de surélever le terminal du conduit d'4'
(1.2 m) tsupplémentaire afin d'éviter les accidents.
- 7' (2.1 m) d'un trottoir public. L'emplacement de l'extrémité du
conduit doit être étudié avec soin car celle-ci ne doit pas se
situer entre ou desservir deux logements familiaux et/ou déb-
oucher directement au-dessus de trottoirs ou d'allées pavées
- 1' (305 mm) d'un point de traversée mural
- 3' (915 mm) d'éléments combustibles adjacents tels que :
bâtiments, clôtures, parties en saillie de la structure, avant-toi-
ts ou débords, plantes, buissons, etc. adjacents. La distance est
mesurée depuis le centre de la sortie ou du bouchon. Ce rayon
de 3" continue de s'incliner.
DEGAGEMENT POINT DE
TRAVERSEE MURAL
DEGAGEMENT MATERIAUX
COMBUSTIBLES
COUDE DE 90°
Certaines normes ou règlements canadiens et/ou U.S.A. locaux
peuvent nécessiter des distances différentes.
a
Les gaz d'échappement provenant de la combustion
DT2033047-1
Fig. 20
des granulés peuvent salir l'extérieur des murs. Pour
éviter ce problème, faites en sorte que le conduit déb-
ouche au-dessus de la ligne de toit.
DT2004426_H072423FR0_00
DEGAGEMENT
TROTTOIR PUBLIC
7'
1' 3'
COUDE DE
45°AVEC
COLLIER DE
VIROLE
TERMINAISON
1'
DEGAGEMENT SOL
CONDUIT
RACCORD EN TÈ
MATERIAUX
COMBUSTIBLES
TROTTOIR
PUBLIC
Fig. 21
