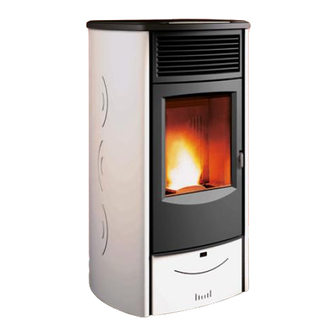

Poele a granulé
SABRINA
MANUEL D'INSTALLATION,
D'UTILISATION ET D'ENTRETIEN
Veuillez lire intégralement ce manuel avant d'installer et d'utiliser cet appareil de chauffage
à granulés. Le non-respect des instructions ci-après peut entraîner des dommages
matériels mais aussi des dommages corporels pouvant aller jusqu'au décès.
Contactez les autorités locales du bâtiment ou de la prévention des incendies pour
connaître les restrictions et les obligations d'inspection de l'installation dans votre région.
Conservez ce manuel.
Publicité
Table des Matières
Manuels Connexes pour Piazzetta SABRINA
Sommaire des Matières pour Piazzetta SABRINA
- Page 1 Poele a granulé SABRINA MANUEL D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN Veuillez lire intégralement ce manuel avant d’installer et d’utiliser cet appareil de chauffage à granulés. Le non-respect des instructions ci-après peut entraîner des dommages matériels mais aussi des dommages corporels pouvant aller jusqu’au décès.
- Page 2 Ce document appartient au Groupe Piazzetta SpA ; il ne peut pas être divulgué totalement ou partiellement à des tiers sans autorisation écrite du Groupe Piazzetta S.p.A. Le Groupe Piazzetta S.p.A se réserve les droits légaux.
-
Page 3: Table Des Matières
TABLE DES MATIÈRES DT2010187-00 Chap. Titre Page NORMES GÉNÉRALES Regard pour collecte de suie Prise d’air extérieure Air comburant exterieur Environnement d’installation Portée du plancher Distances minimales de securite Conduit de fumee Installation d’un conduit interieur Raccordement a un conduit de cheminee classique 1.10 Installation dans une cheminee existante 1.11 Installation courte - Sortie murale 1.12 Conduit d’evacuation : exigences concernant le terminal... -
Page 4: Normes Générales
1.0 NORMES GÉNÉRALES DT2012160-00 Contrôlez que tous les postes énumérés ci-dessous soient conformes à l’installation avec votre produit. Fig. 1 SOUCHE DE CHEMINÉE CONDUIT DE CHEMINÉE RACCORDEMENT AU CONDUIT DE CHEMINÉE CONDUIT DE RACCORDEMENT REGARD POUR RÉCOLTE DE SUIE PRISE D'AIR EXTÉRIEURE ALIMENTATION ÉLECTRIQUE VERIFICATION DE LA PORTÉE DU PLANCHER... -
Page 5: Prise D'air Extérieure
DT2012142-00 1.2 PRISE D’AIR EXTÉRIEURE Pour que le poêle/la cheminée fonctionne correctement, il est nécessaire Fig. 2 de garantir l’air nécessaire à la combustion à travers une prise d’air extérieure. Cette prise d’air doit: - avoir une section utile totale d’une dimension égale ou supérieure à la valeur indiquée au paragraphe “DONNÉES TECHNIQUES”... -
Page 6: Portée Du Plancher
DT2010032-00 1.5 PORTÉE DU PLANCHER Véri ez la capacité portante du plancher en vous référant au poids du produit dans le paragraphe « DONNÉES TECHNIQUES ». Si le plancher n’a pas une capacité portante adaptée, il convient de prendre des contre-mesures ad hoc. DT2012145-00 1.6 DISTANCES MINIMALES DE SECURITE Installez le produit en respectant les distances de sécurité... -
Page 7: Conduit De Fumee
DT2012148-00 1.7 CONDUIT DE FUMEE Le poêle nécessite un conduit d’évacuation adaptée aux poêles à granulés (PL) et conforme à la norme UL. Le système d’évacuation doit donc être homologué pour les poêles à granulés par un laboratoire d’essais certi é. Le conduit d’évacuation PL doit être utilisé... - Page 8 Pour un tube de 4” de diamètre, raccordez-le à la buse de raccordement Fig. 8 du poêle avec un raccord en T de 3” de diamètre, puis insérez un adaptateur de 3” – 4” (80/100 mm) (Fig. 8). Ø 4" (100 mm) Ø...
-
Page 9: Installation D'un Conduit Interieur
DT2012152-00 1.8 INSTALLATION D’UN CONDUIT INTERIEUR Ce type d’installation apporte le tirage naturel d’une montée verticale, laquelle évite Fig. 10 les rejets de fumée dans la maison en cas de panne de courant lorsque le poêle CHAPEAU ANTI-PLUIE est allumé, ainsi que les résidus de granulés en train de se consumer dans la grille corbeille. -
Page 10: Raccordement A Un Conduit De Cheminee Classique
DT2012154-00 1.9 RACCORDEMENT A UN CONDUIT DE CHEMINEE CLASSIQUE Il est possible de raccorder le poêle à un conduit de cheminée existant Fig. 12 de classe A ou à un conduit de cheminée de maçonnerie à condition que celui-ci satisfasse aux critères minimum de la norme NFPA 211. Avec ce type d’installation, le tirage peut s’effectuer naturellement même lorsque le ventilateur d’aspiration ne fonctionne pas (panne), ce qui réduit les risques de reprise d’incendie et de refoulement. -
Page 11: Installation Dans Une Cheminee Existante
DT2012155-00 1.10 INSTALLATION DANS UNE CHEMINEE EXISTANTE Ce type d’installation apporte également un tirage naturel en cas de Fig. 15 panne d’alimentation. Si le poêle est utilisé dans un foyer de cheminée, l’unité doit soit être habillée et déboucher au-dessus de la tête de cheminée, soit être solidarisée au système de cheminée à... - Page 12 Cette con guration permet d’éviter l’obstruction du conduit par la neige. Une hauteur minimum de 5’ (1.5 m) assure également une ventilation du conduit d’évacuation en cas de panne de courant, et facilite le nettoyage par le regard de nettoyage situé sur le raccord en T. Certaines restrictions réglementaires locales peuvent s’appliquer.
-
Page 13: Prevention Des Incendies Domestiques
Le dégagement par rapport à la prise d’air frais servant à la combustion du poêle à granulés ou d’un autre appareil, ou bien par rapport à la prise d’admission d’air du bâtiment, doit être au minimum de 4’ (1.2 m). Le dégagement minimum par rapport à... -
Page 14: Installation Dans Un Mobile Home
DT2012159-00 1.14 INSTALLATION DANS UN MOBILE HOME Le poêle a été testé et homologué pour une installation en mobile home. L’unité doit être installée conformément à la norme Manufactured Home and Safety Standard (HUD), CFR 3280, partie 24. Outre les exigences précédemment détaillées, les installations en mobile-home doivent respecter les règles suivantes : - Le poêle doit être xé... -
Page 15: Caracteristiques Et Donnees Techniques
Combustible : ......granulés de pur bois naturel (Voir chapitre “COMBUSTIBLE”) Chauffage : ......Ventilatíon pulsée Humidi cateur : ......acier inox, contenance: 6.8 oz / (20 cl) d’eau. DT2012682-00 2.2 DONNÉES TECHNIQUES SABRINA Unité (à la puissance nominale) (à la puissance minimale) Puissance calori que BTU/H / (kW) 47081 / (13.79) -
Page 16: Données D'identification Du Produit
DT2011541-00 2.4 DONNÉES D’IDENTIFICATION DU PRODUIT Sur chaque produit sont appliquées deux plaquettes signalétiques, l’une indiquant le modèle et les performances de l’appareil, et l’autre le numéro de fabrication. La plaquette signalétique avec les données se trouve sur le panneau arrière du poêle et la plaquette avec le numéro de fabrication sur la partie interne du couvercle du réservoir à... -
Page 17: Schéma Électrique
DT2034030-00 2.6 SCHÉMA ÉLECTRIQUE Ecran de controle BLANC Vis sans fin Ventilateur fumée BLANC Ventilateur ambiant BLEU JAUNE-VERT Condensateur Microinterrupteur N.O. porte foyer FUMI (normalement ouvert) BLEU SCAM. COC. ACC. BLANC Carte de base NOIR Prise sérielle DB9 Pressostat N.O. ROUGE (normalement ouvert) BLANC... -
Page 18: Combustible
- une mauvaise combustion. qualité. Le Groupe Piazzetta SpA a testé et programmé ses propres poêles Le granulé doit être conservé à un endroit sec et à l’abri. a n qu’ils assurent de bonnes performances et une parfaite Pour l’utilisation d’un granulé... -
Page 19: Opérations Préliminaires À L'installation
4.0 OPÉRATIONS PRÉLIMINAIRES À L’INSTALLATION DT2011688-00 A n d’éviter des incidents ou dommages au produit, nous indiquons Fig. 24 ci-après quelques recommandations : - les opérations de déballage et d’installation doivent être effectuées par au moins deux personnes ; - les manutentions doivent être effectuées avec des moyens adaptés et dans le strict respect des normes en vigueur en matière de sécurité... -
Page 20: Installation
5.0 INSTALLATION DT2011597-00 Conformément aux règlements en vigueur concernant la sécurité des Fig. 25 appareils électriques, vous devez vous adresser à votre revendeur ou à un électricien quali é pour toutes réparations concernant l’installation ou l’entretien d’un appareil nécessitant l’accès à ses parties électriques. Revêtement Une fois le poêle assemblé, complétez le poêle en montant le panneau en céramique sur le plateau supérieur (Fig. -
Page 21: Installation Du Thermostat Extérieur
DT2011598-00 5.2 INSTALLATION DU THERMOSTAT EXTÉRIEUR L’appareil est prédisposé pour être branché à un thermostat d’ambiance Fig. 28 extérieur (pas fourni en dotation). Le branchement du thermostat s’effectue en utilisant un câble de type 2x0.5 mm bloqué par un presse-étoupe PG7, à insérer dans le trou prévu dans le panneau arrière (Fig. -
Page 22: Départ Fumée Latéral (En Option)
- enlevez le panneau latéral après avoir dévissé les 2 vis frontales [E] Fig. 33 (Fig. 33) et desserré les vis postérieures [F] qui le xent (Fig. 34) ; DT2032466-00 - procédez de la même façon avec l’autre panneau ; Fig. - Page 23 - remplacez le tuyau [D] que vous venez d’enlever par le raccord départ Fig. 37 fumée latéral [E], compris dans le kit, en veillant à le rendre étanche au moyen d’un joint et du silicone (non cémenteux) ; (Fig. 37) DT2032326-00 Fig.
