AEI MMC-II-IN C/E - H/C
230Vac 50Hz
230Vac/400Vac 50Hz
1
Ele1
Ele2 THERM
26/10/2016 - 7654518-001-03
n Caractéristiques des compteurs d'énergie
Le compteur d'énergie choisit doit être compatible avec les
caractéristiques suivantes.
Compteur d'énergie électrique :
4 Sortie impulsionnelle opto-isolée.
4 Tension minimum admissible : 27 V
4 Intensité minimum admissible : 20 mA
4 Durée minimum de l'impulsion : 25 ms
4 Fréquence maximum : 20 Hz
4 Poids de l'impulsion : Entre 1 et 1000 Wh.
Compteur d'énergie thermique (Optionnel) :
4 Sortie impulsionnelle opto-isolée.
4 Tension minimum admissible : 27 V
4 Intensité minimum admissible : 3 mA
4 Durée minimum de l'impulsion : 5 ms
4 Fréquence maximum : 100 Hz
4 Poids de l'impulsion : Entre 10 et 1000 Wh.
Si le compteur d'énergie thermique est raccordé, les impulsions sont
ajoutées à la valeur de l'énergie thermique calculée avec les sondes
et le débitmètre.
n Réglages
2
A
3
4

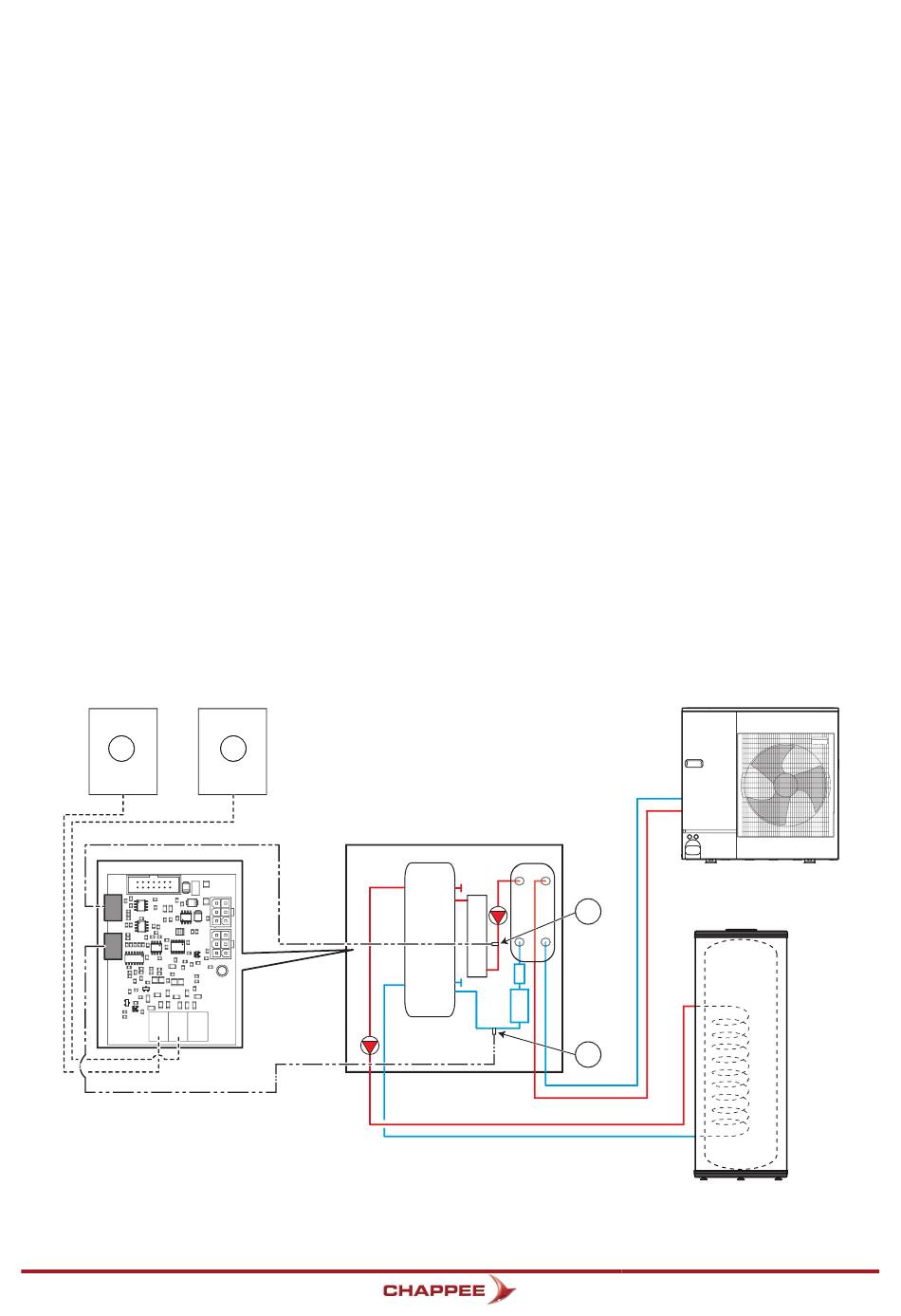

Compteur électrique (Pour compter l'énergie électrique
consommée par le module extérieur).
4. Installation
L000900-A
51
