TFA 98.1040.01 Mode D'emploi

TFA_Anl. No. 98.1040.01_D_GB 26.06.2012 15:38 Uhr
Bedienungsanleitung
Instruction manual
ROHS
Fig. 1
A
Fig. 2
B
ON
C
OFF
REC M.SET RESET
D E F
Fig. 3
G
ON
OFF
H
REC M.SET RESET
Seite 1

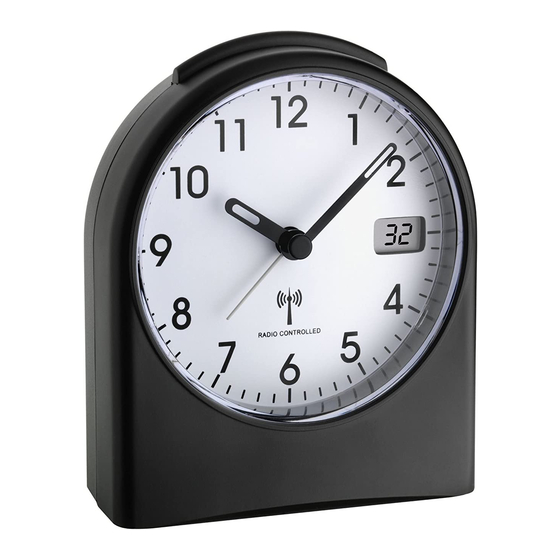

Funk-Wecker
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem
neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren
wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhal-
ten Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen
des Geräts und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden,
übernehmen wir keine Haftung.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Anleitung gut auf!
2. Lieferumfang
• Funk-Wecker
• Bedienungsanleitung
3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick
• Funkuhr mit höchster Genauigkeit
• Analoge Anzeige mit Zeiger
• Digitale Sekunden- und Datumsanzeige
• Weckalarm mit Schlummerfunktion
• Hintergrundbeleuchtung
Kat. Nr. 98.1040.01
4. Zu Ihrer Sicherheit
• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet.
Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht
gestattet.
• Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen Information
geeignet und nur für den privaten Gebrauch bestimmt.
Vorsicht!
Verletzungsgefahr!
1
• Bewahren Sie das Gerät und die Batterie außerhalb der Reichweite von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufla-
den. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien
zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden.
Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschied-
lichen Typs. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige
Schutzhandschuhe und Schutzbrille tragen!
Wichtige Hinweise zur Produktsicherheit!
• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterun-
gen aus.
• Vor Feuchtigkeit schützen.
5. Bestandteile
LCD-Anzeige (Fig. 1)
A: Funksignal-Symbol
Kat. Nr. 98.1040.01
Sommerzeit-Symbol
Anzeige von Sekunden oder Kalender
Tasten (Fig. 2)
B: Einstellrad für die Weckzeit
C: ON/OFF Schiebeschalter
D: REC Taste
E: M.SET Taste
F: RESET Knopf
Gehäuse (Fig. 3)
G: SNOOZE/LIGHT Taste
H: Batteriefach
6. Inbetriebnahme
• Öffnen Sie das Batteriefach und legen Sie die eine neue Batterie 1,5 V AA polrichtig
ein.
• Ein kurzer Signalton ertönt und alle Segmente werden kurz angezeigt.
• Das Gerät ist jetzt betriebsbereit.
• Die Zeiger stellen sich auf 12 h und die Uhr versucht nun (3 - 12 Minuten), das Funk-
signal zu empfangen.
• 00 erscheint im Display und das Funksignal-Symbol blinkt.
• Wenn der Zeitcode empfangen wurde, wird die funkgesteuerte Zeit eingestellt und
die Sekunden werden im Display angezeigt.
• Das Funksignal-Symbol bleibt fest im Display stehen.
• Zwölfmal am Tag empfängt die Uhr das Funksignal.
• Sie können die Initialisierung auch manuell starten. Halten Sie die REC Taste für 3
Sekunden gedrückt. Die Zeiger stellen sich auf 12 Uhr und die Funkuhr versucht
nun, die Funkzeit erneut zu empfangen.
Kat. Nr. 98.1040.01
• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertra-
gungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF-Empfangs-
zeichen verschwindet und die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe
„Manuelle Einstellung der Uhrzeit").
6.1 Empfang der Funkzeit
Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch
Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt
weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Main-
flingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsi-
gnal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das
Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von
Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint „S"
im Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im
Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der
Übertragung keine Probleme auftauchen.
Bitte beachten Sie folgende Hinweise:
• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell stö-
renden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicher-
weise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu plat-
zieren und/oder durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in
den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauig-
keit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.
7. Bedienung
• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 8 Sekunden
Kat. Nr. 98.1040.01
keine Taste gedrückt wird.
Funk-Wecker
7.1 Manuelle Einstellung der Uhrzeit
• Halten Sie die M.SET Taste für drei Sekunden gedrückt
• Das Funksignal-Symbol verschwindet und die Sekundenanzeige bleibt stehen.
• Halten Sie nun die M.SET Taste gedrückt, bis die aktuelle Uhrzeit angezeigt wird.
• Drücken Sie die M.SET Taste nur kurz, rückt der Zeiger eine Minute vor.
• Bei erfolgreichem Empfang des DCF-Signals wird die manuell eingestellte Zeit über-
schrieben.
7.2 Einstellung des Weckalarms
• Stellen Sie mit dem Einstellrad für die Weckzeit (in Pfeilrichtung drehen) die
gewünschte Weckzeit ein.
• Zum Aktivieren des Alarmsignals schieben Sie den ON/OFF Schiebeschalter nach
oben (ON).
• Wenn die eingestellte Weckzeit erreicht ist, beginnt der Wecker für 2 Minuten zu
klingeln.
• Wird der Alarm nicht unterbrochen, schaltet sich der ansteigende Alarmton auto-
matisch nach 2 Minuten aus und aktiviert sich erneut zur gleichen Weckzeit wieder.
• Wenn der Wecker klingelt, drücken Sie die SNOOOZE/LIGHT Taste, um die Snooze-
Funktion zu aktivieren. Die Hintergrundbeleuchtung schaltet sich kurz an.
• Der Alarm wird für die Dauer von 5 Minuten unterbrochen.
• Die Snooze-Funktion kann bis zu sieben Mal aktiviert werden.
• Stellen Sie den Schiebeschalter ON/OFF nach unten (OFF), ist der Alarm ausgeschal-
tet.
7.3 Display-Anzeige von Sekunden und Kalender
• Bei erfolgreichem Empfang des DCF-Signals können Sie mit der M.SET Taste zwi-
schen der Anzeige von Sekunden und Datum wählen.
• Datumsanzeige: Drücken Sie die REC Taste, um zwischen der Datumsanzeige
Tag/Monat ((D/M, europäisches Datum) oder Monat/Tag (M/D, amerikanisches
Datum) auszuwählen.
Achtung: Ist kein DCF Empfang möglich, sehen Sie nur die Sekundenanzeige.
7.4 Beleuchtung
• Drücken Sie die SNOOZE/LIGHT Taste. Die Beleuchtung wird für 5 Sekunden akti-
viert.
8. Pflege und Wartung
• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer-
oder Lösungsmittel verwenden!
• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.
8.1 Batteriewechsel
• Sobald die Funktionen des Weckers schwächer werden, wechseln Sie bitte die Batte-
rie.
• Öffnen Sie das Batteriefach und legen Sie eine neue Batterie 1,5 V AA ein.
• Achten Sie auf die richtige Polarität beim Einlegen der Batterie.
• Schließen Sie das Batteriefach wieder.
9. Fehlerbeseitigung
Problem Lösungen
➜ Batterie polrichtig einlegen
Keine Anzeige / keine
➜ Batterie wechseln
Zeigerbewegung
➜ REC Taste gedrückt halten und Empfangsversuch
Kein DCF Empfang
auslösen
➜ Anderen Aufstellort für das Gerät wählen
➜ Beseitigen der Störquellen
➜ Empfangsversuch in der Nacht abwarten
➜ Uhrzeit manuell einstellen
➜ Neuinbetriebnahme gemäß Anleitung oder RESET Taste
mit einem spitzen Gegenstand drücken
➜ Batterie wechseln
Unkorrekte Anzeige
Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich
an den Händler, bei dem Sie das Produkt gekauft haben.
10. Entsorgung
Dieses Produkt wurde unter Verwendung hochwertiger Materialen und Bestandteile
hergestellt, die recycelt und wiederverwendet werden können.
Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und
Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden
Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle sind:
Cd=Cadmium, Hg=Quecksilber, Pb=Blei
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von
Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer
ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer
ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elek-
tronikgeräten abzugeben.
11. Technische Daten
Spannungsversorgung: Batterie 1 x 1,5 V AA (nicht inklusive)
Gehäusemaße: 96 x 55 x 119 mm
Gewicht: 140 g (nur Gerät)
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht
werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige
Benachrichtigung geändert werden.
EU-KONFORMITÄTSERKLÄRUNG
Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der R&TTE Direktive
1999/5/EG erfüllt.
Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf
Anfrage unter info@tfa-dostmann.de.
www.tfa-dostmann.de 06/12
