IP23C Grado di protezione della carcassa. Grado 3
come seconda cifra significa che l'apparecchio
è idoneo a lavorare all'esterno sotto la pioggia.
C: la lettera addizionale C significa che l'appa-
recchio è protetto contro l'accesso di un utensi-
le (diametro 2,5 mm) alle parti in tensione del
circuito di alimentazione.
S
Idonea a lavorare in ambienti con rischio accre-
sciuto
NOTE: Idonea a lavorare in ambienti con grado di inquina-
mento 3 (vedi IEC 60664-1)
2.3

DESCRIZIONE DELLE PROTEZIONI

2.3.1 Protezione termica

Questo apparecchio è protetto da un termostato il quale, se
si superano le temperature ammesse, impedisce il funzio-
namento della macchina. In queste condizioni il display indi-
cherà il codice di errore E1.
3 INSTALLAZIONE
L'installazione della macchina deve essere fatta da perso-
nale esperto. Tutti i collegamenti debbono essere eseguiti in
conformità alle norme vigenti e nel pieno rispetto della legge
antinfortunistica (norma CEI 26-10- CENELEC HD 427).
1 Collocare la saldatrice in una posizione stabile e sicura.
Q
O
B
A
P
S
T
R
U
La circolazione dell'aria deve essere libera in entrata e in
uscita e la saldatrice deve essere protetta dall'ingresso di
liquidi, sporco, limature metalliche ecc.
2 Controllare che la tensione di alimentazione corrisponda
alla tensione indicata sulla targa dei dati tecnici della sal-
datrice.
Collegare una spina di portata adeguata al cavo di ali-
mentazione assicurandosi che il conduttore giallo/verde
sia collegato allo spinotto di terra.
La portata dell'interruttore magnetotermico o dei fusibili,
in serie alla alimentazione, deve essere uguale alla cor-
rente I1 assorbita dalla macchina.
Eventuali prolunghe debbono essere di sezione adegua-
ta alla corrente I1 assorbita.
Se l' alimentazione è 115V, la macchina può funzionare
per tensioni comprese tra 96V e 140V.
Se l' alimentazione è 230V, la macchina può funzionare
per tensioni comprese tra 190V e 260V.
Il cambio di alimentazione deve essere eseguito a mac-
china spenta.
3 Ai portatori di pace maker è proibito usare la macchina o
avvicinarsi ai cavi.
4 Inserire a fondo la spina del cavo di massa nella presa +
e ruotare in senso orario.
5 Inserire a fondo la spina della pistola nella presa - e ruo-
tare in senso orario.
6 Infilare il connettore di comando 3 poli nell'apposita
D
C
E
F
G
H
I
L
M
N
W
V

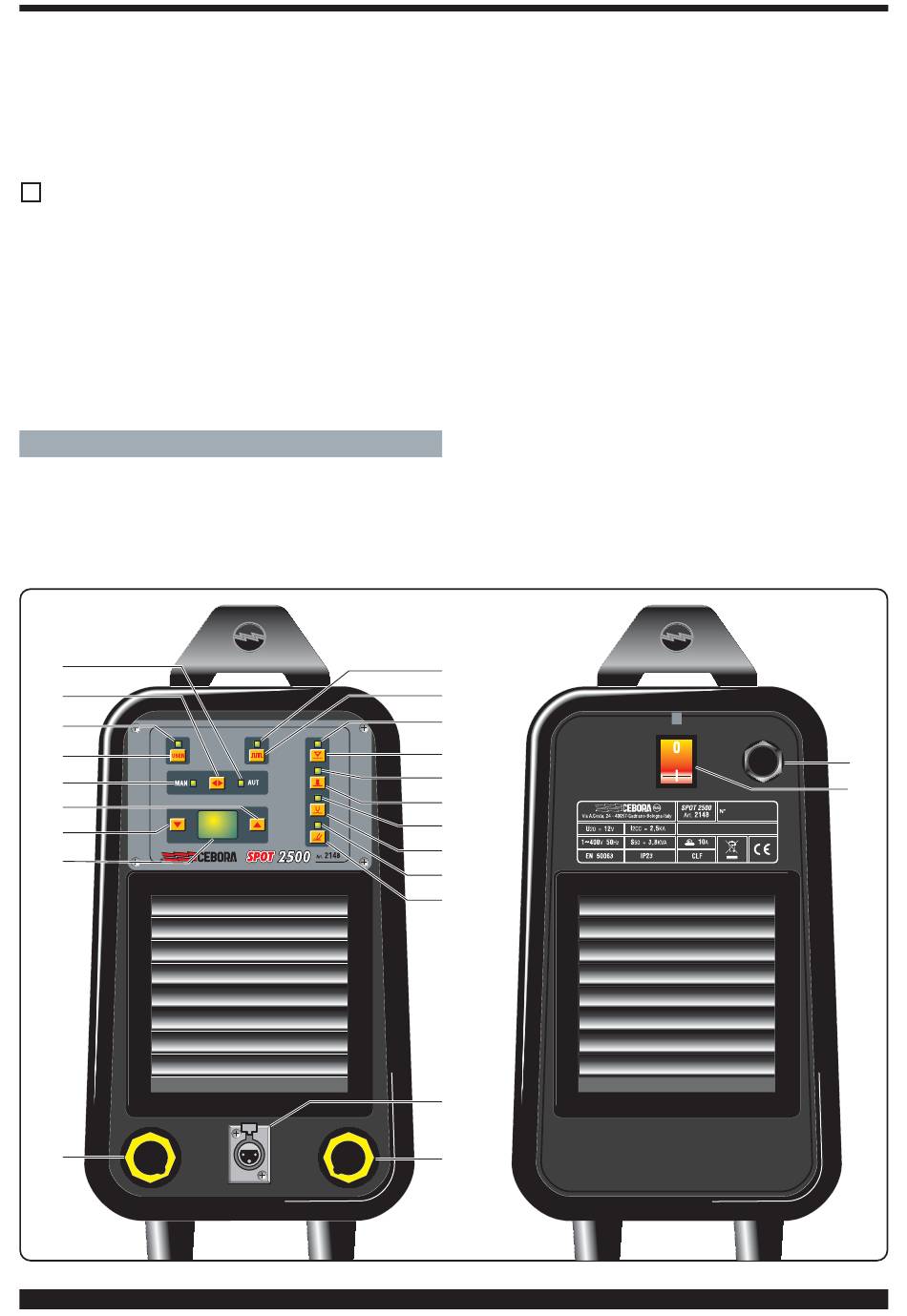

Fig. 1
