Découpe Transversale En Série; Refente - Evolution RAGE5-S Instructions Originales

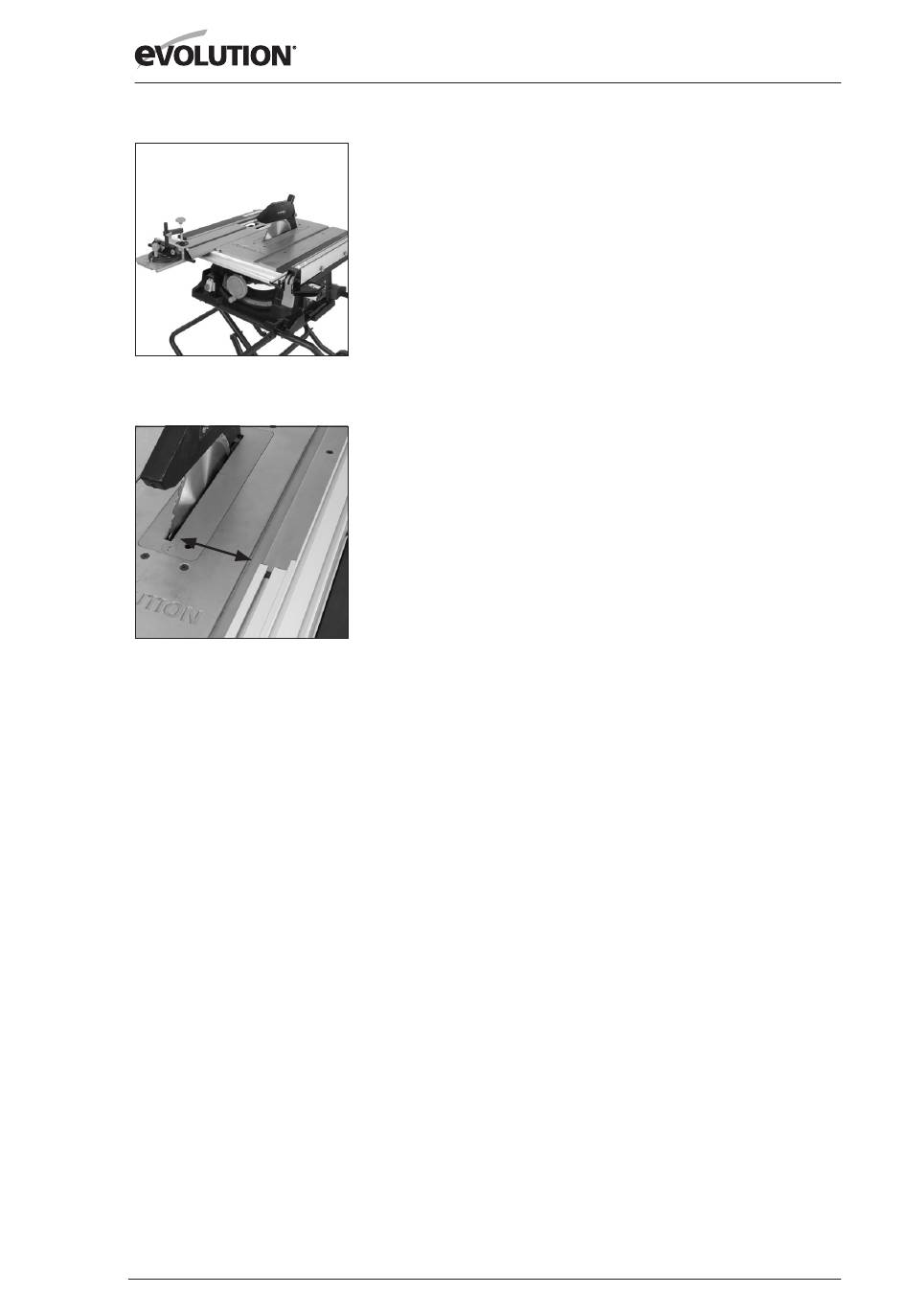

Fig. 44
Fig. 45
DÉCOUPE TRANSVERSALE EN SÉRIE
La découpe transversale en série désigne la procédure de
découpe de plusieurs pièces de même longueur, sans être
obligé de marquer chaque pièce individuellement.
Remarque : nous vous recommandons de procéder aux
découpes transversales en série en plaçant la butée d'onglet du
côté gauche de l'outil et la butée parallèle du côté droit (Fig. 44).
AVERTISSEMENT : la butée parallèle ne peut servir de butée
longitudinale qu'après avoir été correctement réglée et
configurée.
Pour configurer la butée parallèle afin de procéder à une
découpe transversale en série :
• Réglez la butée parallèle à la distance requise par rapport à
la lame de la scie.
• Nous vous recommandons réglez et alignez l'arrière de la
plaque de contact de la butée parallèle, de niveau avec la partie
avant de la lame de la scie (Fig. 45).
Ce réglage servira de dégagement au matériau traversé par la
lame de la scie. Il permettra au matériau découpé de s'écarter
latéralement de la lame de la scie, réduisant au minimum le
risque de coincement ou d'éjection.
Plaquez et maintenez le matériau à découper contre la
plaque de contact de la butée d'onglet ; plaquez également
le matériau légèrement contre la butée parallèle. Calez
fermement le matériau et la butée d'onglet de la main gauche.
Poussez doucement la pièce à découper sur la scie. Servez-vous
d'une tige poussoir si nécessaire, que vous tiendrez de la main
droite pour guider la pièce à découper du côté droit de la lame.

REFENTE

La refente désigne le processus de découpe sur la longueur d'un
matériau et non pas en travers.
Pour la refente, la face de la butée parallèle doit toujours être
réglée à la largeur voulue et du côté droit de la table de l'outil.
Cette opération se passe de butée d'onglet, qui doit être retirée
de l'outil et rangée en lieu sûr en vue d'une utilisation ultérieure.
Remarque : vérifiez que la butée parallèle est verrouillée à sa
place et parallèle à la lame de la scie.
Vérifiez que le couteau diviseur est bien aligné sur la lame de la
scie (Fig 16).
Pour la refente de petites sections de matériaux, utilisez une tige
poussoir pour faire passer/guider les derniers 300 mm de la pièce
à exécuter à travers la lame. La tige poussoir doit impérativement
être utilisée pour les découpes de pièces de moins de 300 mm.
Pour la refente de longues planches ou de grands panneaux,
