Raccordement au champ photovoltaïque
Les câbles pour le raccordement de l'appareil au champ photovoltaïque y accèdent par
le biais des presse-étoupes situés sur la base de l'armoire ou des connecteurs rapides,
également sur la base, si vous avez choisi cette option.
Avant toute manipulation, vérifiez qu'il n'y a pas de risque électrique à l'entrée
de tension du champ photovoltaïque.
N'oubliez jamais que les panneaux génèrent, lorsqu'ils sont allumés, une
tension à leurs bornes.
Par conséquent, les tensions à l'intérieur de l'onduleur peuvent atteindre jusqu'à
900 volts, même lorsque celui-ci n'est pas connecté au réseau
Attention :
Connectez la borne positive de la série de panneaux aux bornes indiquant +, et
la borne négative à celles indiquant -.
Si l'onduleur et le point de connexion au champ photovoltaïque sont séparés par
une distance requérant l'utilisation de câbles de plus grand calibre, il est obligatoire
d'utiliser une boîte de distribution externe à proximité de l'onduleur pour réaliser ce
changement.

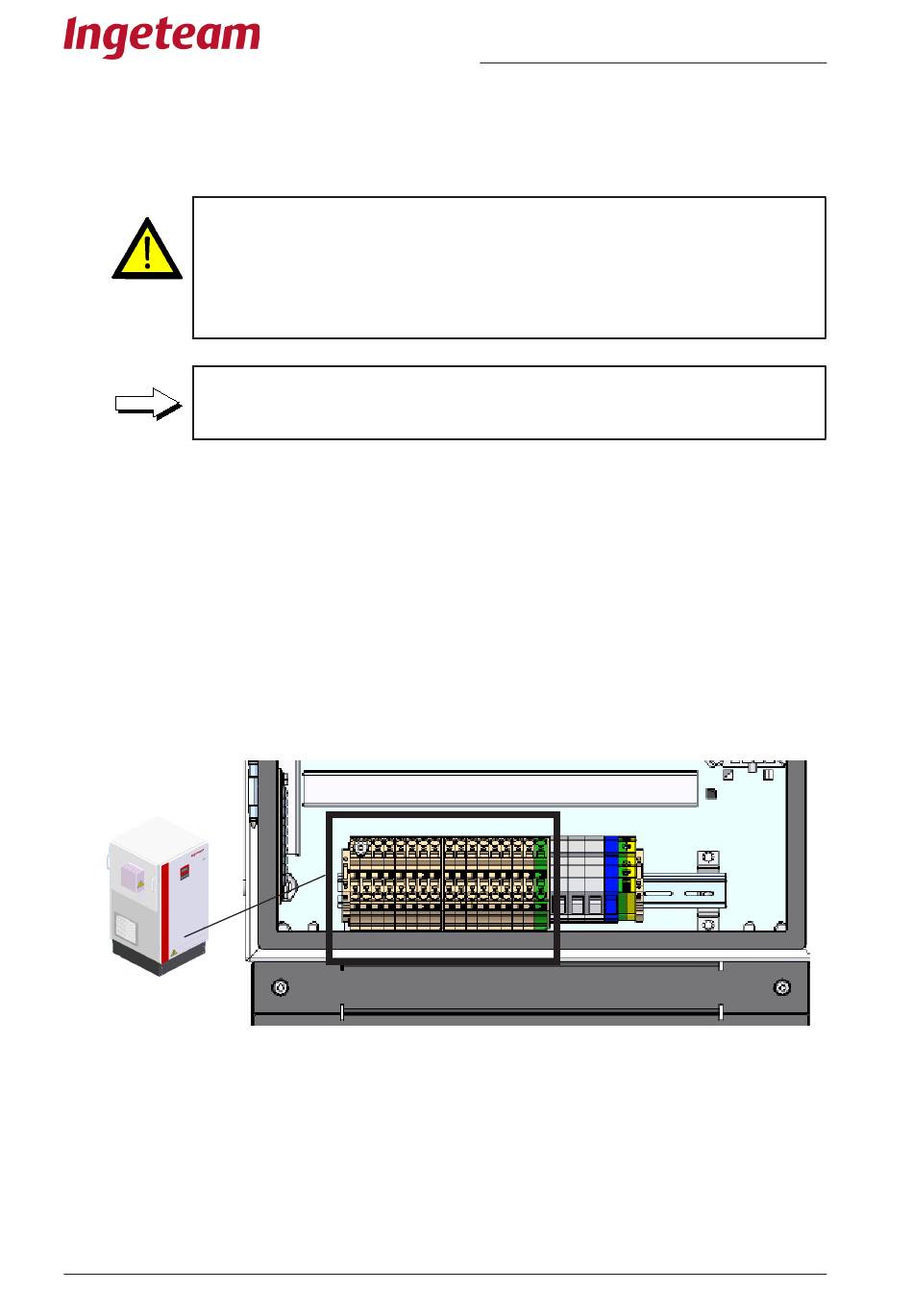

Le raccordement des modèles de 10 à 15 kW au champ photovoltaïque s'effectue par le
biais de connecteurs rapides (MC4), reliés à leur tour à 8 bornes à pince admettant 10 mm²
de calibre de câble maximum situés dans leur bornier de connexion au réseau.
À l'intérieur de ces appareils de 10 à 15 kW, ces 8 lignes sont regroupées dans le
bornier.
Modèles de 10 à 15 kW
