Manuel d'installation
Ingecon
Sun SMART
®
INGETEAM ENERGY S.A. n'est pas responsable des dommages qu'une mauvaise
utilisation des équipements pourrait entraîner. Toute intervention supposant un
changement du câblage électrique par rapport au câblage initial doit être préalablement
soumise à INGETEAM.
Au cours de vos activités, veillez à respecte la législation environnementale en vigueur
ainsi que les exigences du client. Il convient de faire particulièrement attention lors de
la manipulation des produits dangereux et du tri des déchets.
3. Branchement électrique
Une fois l'appareil monté à son emplacement définitif, procédez au branchement avec
les éléments auxiliaires, le réseau électrique et le champ photovoltaïque.
Le branchement électrique de l'onduleur Ingecon® Sun doit être réalisé par
du personnel qualifié conformément aux conditions générales de sécurité
expliquées dans ce manuel. L'onduleur manipule des tensions et des courants
qui peuvent être dangereux.
Les branchements de base à effectuer avec l'onduleur sont, dans cet ordre :
Branchement de l'interrupteur de détection de défaut d'isolement (optionnel).
Branchement des éléments auxiliaires (optionnel).
Ligne de communication (optionnelle).
Branchement de la prise de terre. Cf. paragraphe « Mise à la terre»
Branchement de l'onduleur au réseau électrique. Cf. paragraphe « Raccordement
au réseau électrique »
Raccordement au champ photovoltaïque.Cf. paragraphe « Raccordement au champ
photovoltaïque ».

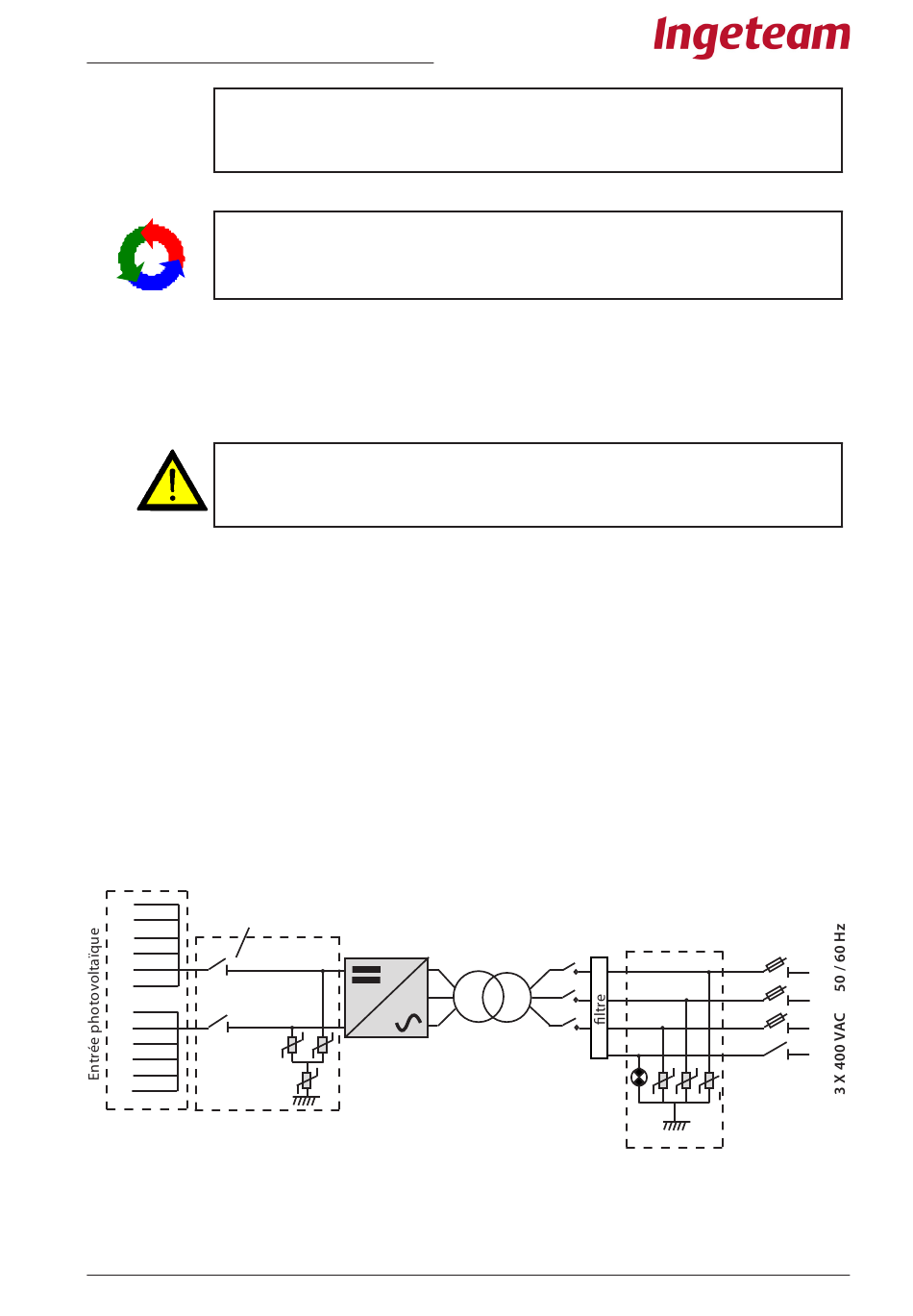

SCHÉMA DES APPAREILS DE 10 À 30 kW
+
Sectionneur DC
+
(OPTIONNEL
+
+
+
+
-
-
-
-
-
-
Limiteurs de sur-
tension DC
(OPTIONNEL
Réf. : AAS2000IKV02
Rév. :_A
Fév-2011
)
Onduleur
)
Contacteur
Transformateur
Limiteurs de
surtension AC
(OPTIONNELS)
Fusibles
L1
L2
L3
N
p. 13 sur 60
