Manuel d'installation
Ingecon
Sun SMART
®

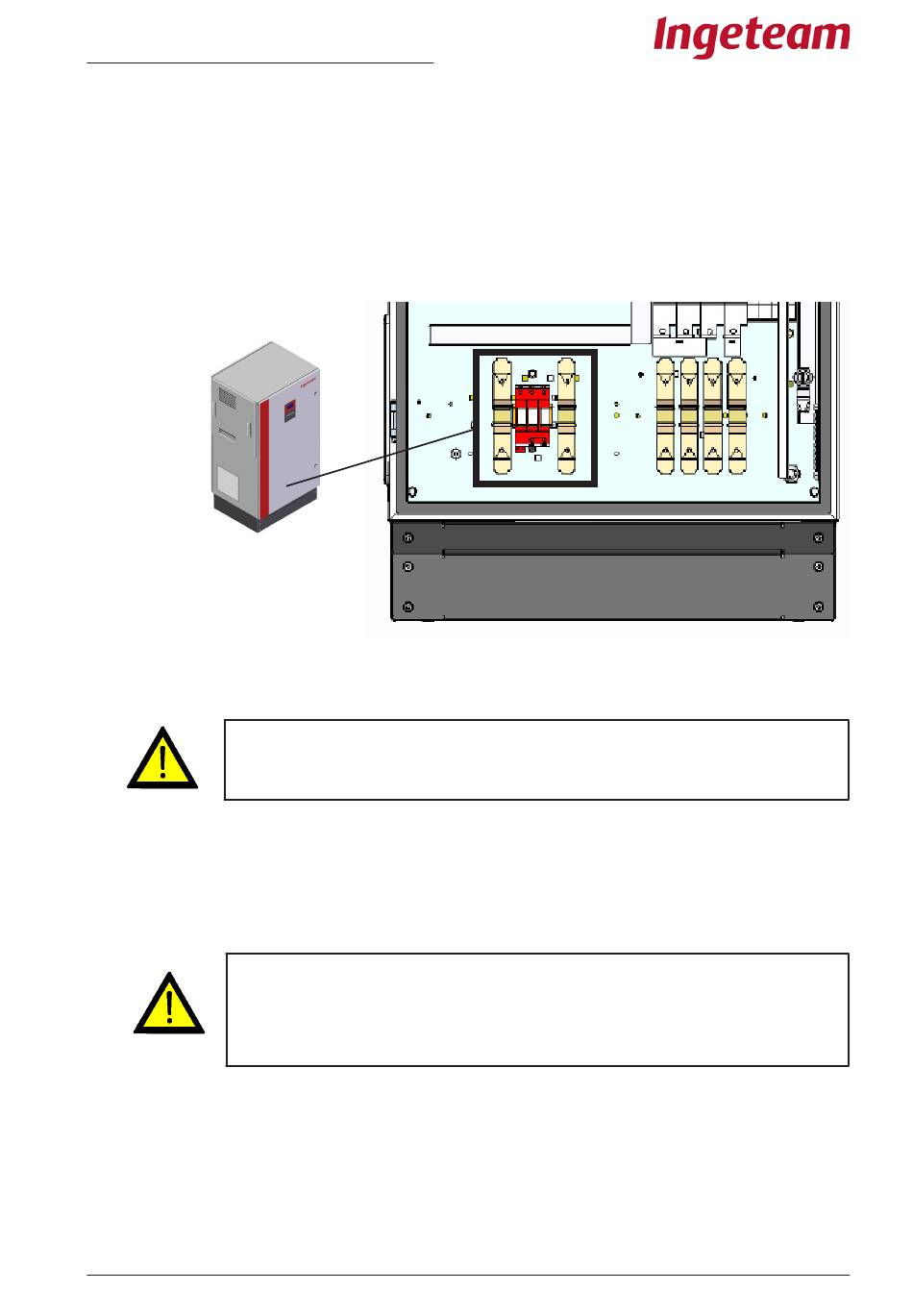

Le raccordement des modèles de 20 à 30 kW au champ photovoltaïque s'effectue par
le biais de 2 bornes à goujon fileté qui admettent 50 mm² de calibre maximum de
câbles situés dans leur bornier de connexion au réseau.
Ce type de connexion permet à l'installateur de déconnecter l'onduleur du champ
photovoltaïque de manière sûre.
Modèles de 20 à 30 kW
Dans le cas des appareils de 20 à 30 kW, si vous avez choisi les connecteurs rapides
en option, il s'agit de 14 paires de type 3 ou 4 selon ce que vous avez spécifié lors de
la commande.
Si l'installateur choisit d'amener le champ photovoltaïque directement au
bornier (sans passer par les connecteurs rapides), l'installation d'un élément
isolant en amont est recommandée.
3.10 Avant la mise en service
Les INGECON® SUN SMART sont équipés d'une série de protections qui protègent
leurs différents composants. Il est nécessaire de les fermer avant la mise en service de
l'installation.
Avant toute manipulation des disjoncteurs magnétothermiques, vérifier qu'il
n'y a aucun risque électrique à l'intérieur de l'appareil.
Pour mesurer l'absence de tension, il est obligatoire d'utiliser des gants
diélectriques et des lunettes de sécurité homologuées contre le risque
électrique.
Réf. : AAS2000IKV02
Rév. :_A
Fév-2011
p. 21 sur 60
