Manuel d'installation
3. Connexion et déconnexion électrique
3.1. Connexion
Une fois l'appareil monté à son emplacement définitif, on procède au raccordement des connexions électriques avec
les éléments auxiliaires et le champ photovoltaïque.
Le branchement électrique de l'onduleur Ingecon
sonnel qualifié conformément aux conditions générales de sécurité expliquées dans ce manuel.
L'onduleur manipule des tensions et des courants qui peuvent être dangereux.
Les branchements de base à effectuer avec l'onduleur sont, dans cet ordre :
1.
Ligne de communication (optionnelle).
2.
Mise à la terre si l'appareil inclut un limiteur de tension (par le biais de presse-étoupes M16).
3.
Connexion à l'onduleur (par le biais de presse-étoupes M40). Voir section "3.5. Connexion à l'onduleur".
4.
Connecter tous les appareils Ingecon
leur avant de poursuivre l'installation de chacun d'entre eux.
5.
Connexion du champ photovoltaïque à chacun des dispositifs Ingecon
même investisseur. Voir section "3.6. Connexion au champ photovoltaïque".
16
16
3.2. Ouverture de l'appareil et accès
Vérifiez l'absence de tension dans l'appareil lorsque vous l'ouvrez.
Ne jamais ouvrir le couvercle d'un appareil à l'extérieur s'il pleut ou s'il menace de pleuvoir. Avant
d'ouvrir le couvercle de l'appareil, il faut éliminer de l'extérieur de l'enveloppe toute trace de saleté
et d'humidité.
Lorsque vous accédez à l'intérieur de l'appareil, il faut vérifier consciencieusement l'absence de
tension dans l'appareil ou l'inaccessibilité aux parties actives.
Lors des travaux d'inspection :
Le travail d'inspection comprend uniquement des tâches visuelles. Il ne faut en aucun cas démonter
aucun des éléments de protection des zones actives (couvre-bornes, protections en polycarbonate,
en silicone, etc.)
Pour les tâches d'inspection visuelle, il faut d'abord ouvrir le sectionneur de la boîte, si l'appareil est
équipé d'un tel dispositif, enlever les 9 vis qui fixent le couvercle de l'appareil et retirer le couvercle.
N'oubliez pas de maintenir une distance de sécurité par rapport aux éléments actifs.

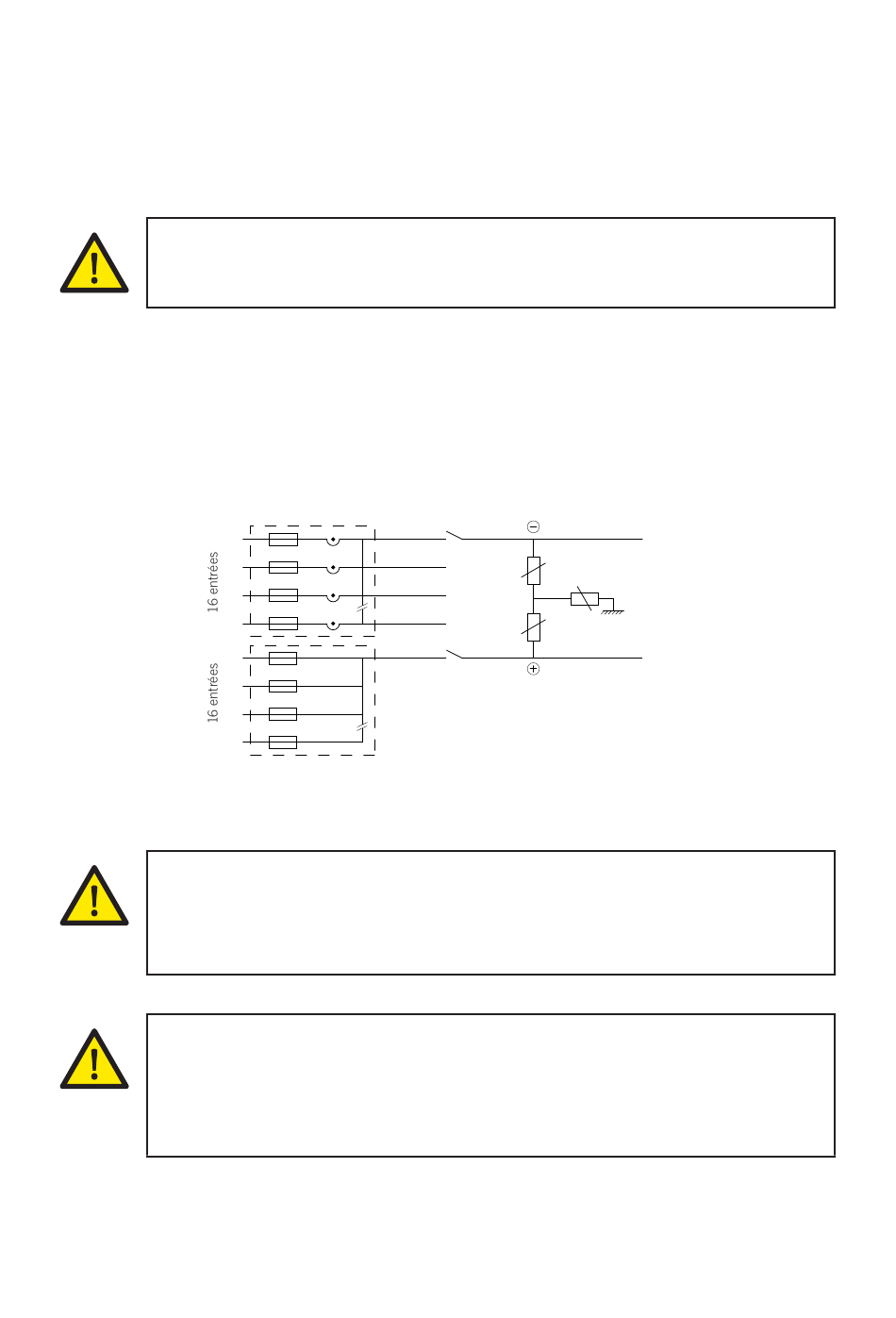

AAS2002IKV01
Sun String Control (ou les équipements similaires) associés à l'ondu-
®
1
2
3
...
1
2
3
...
Sun String Control doit être réalisé par du per-
®
Limiteurs de surtension
(en option)
Sectionneur
(en option)
Ingeteam Energy, S.A.
Sun String Control associés à un
®
11
