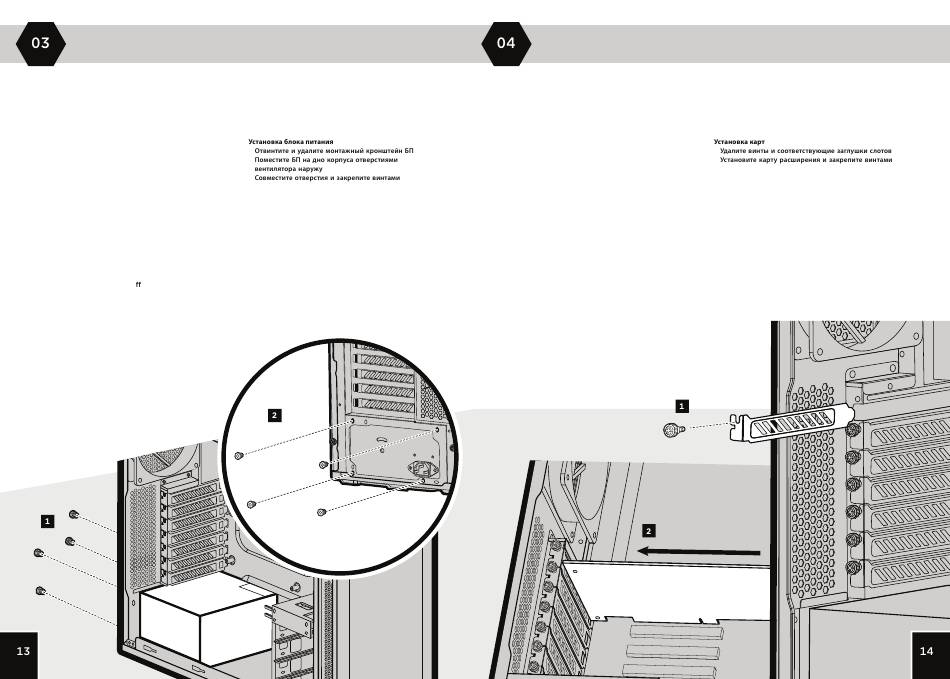

Installing the power supply (PSU)
> Unscrew and remove the PSU mounting bracket.
> Place the PSU on the bottom of the case with the fan side facing outwards.
> Align holes and secure with screws.
Installation du bloc d'alimentation
> Dévissez et retirez le support de fixation du bloc
d'alimentation.
> Placez le bloc d'alimentation sur le fond du boîtier,
côté ventilateur vers l'extérieur.
> Alignez-le sur les trous et fixez-le à l'aide des vis.
Installieren des Netzteils
> Lösen Sie die Schrauben und entfernen Sie die
Netzteil-Montagehalterung.
> Setzen Sie das Netzteil mit der Lüfterseite nach
außen unten in das Gehäuse ein.
> Richten Sie die Löcher aus und drehen Sie die
Schrauben ein.
Installazione dell'alimentatore (PSU)
> Svitare e rimuovere la sta a di montaggio
dell'alimentatore.
> Posizionare l'alimentatore sulla parte inferiore del
case con il lato della ventola rivolto verso l'esterno.
> Allineare i fori e fissare il case utilizzando le viti.
Instalación de la fuente de alimentación (PSU)
> Desatornille y retire el soporte de montaje de
la PSU.
> Coloque la PSU en la parte inferior de la carcasa
con el lado del ventilador hacia fuera.
> Alinee las perforaciones y asegúrela con tornillos.
> .
>
.
> .
安装电源 (PSU)
> 拧开并移除 PSU 安装支架。
> 将 PSU 放在机箱底部, 使风扇侧面朝外部。
> 对齐每个孔并使用螺钉固定。
電源ユニット (PSU) の取り付け
> PSU のマウント用ブラケットを緩めて取り外します。
> PSU をケースの底部に配置し、ファン側が外側を向
くようにします。
> 穴の位置を合わせ、ねじで固定します。
Installing the PCI-E/PCI cards
> Remove thumbscrews and corresponding slot cover(s).
> Install the add-on card and secure with thumbscrews.
Installation des cartes PCI-E/PCI
> Retirez les vis moletées et les caches-fente
correspondants.
> Installez la carte d'extension et fixez-la à l'aide
des vis moletées.
Installation der PCI-E-/PCI-Karten
> Entfernen Sie die Flügelschrauben und die
Steckplatzabdeckung(en).
> Setzen Sie die zusätzliche Karte ein und
befestigen Sie sie mit den Flügelschrauben.
Installazione delle schede PCI-E/PCI
> Rimuovere le viti a testa zigrinata e i relativi
coperchi degli slot.
> Installare la scheda aggiuntiva e fissarla utilizzando
le viti a testa zigrinata.
Instalación de las tarjetas PCI-E/PCI
> Quite los tornillos de ajuste manual y las tapas
de las ranuras correspondientes.
> Instale la tarjeta de ampliación y asegúrela con
tornillos de ajuste manual.
PCI-E/PCI
> .
> .
安装 PCI-E/PCI 卡
> 移除指旋螺钉和相应槽盖。
> 安装附加卡并使用指旋螺钉固定。
PCI-E/PCI カードの取り付け
> 蝶ねじと、対応するスロットカバーを取り外します。
> アドオンカードを取り付け、蝶ねじで固定します。
