1.7.3 Poser le câble périphérique
! Maintenant, une fois connu l'emplacement du commutateur de périmètre, vous pouvez commencer
à installer le câble périphérique, comme expliqué aux articles 1.2 et 1.3. L'installation du câble
périphérique dans une zone avec et sans station de recharge est identique du point de vue du
placement et de la fixation ;
! A l'emplacement du commutateur de périmètre, dénudez 5 mm (0,2 pouces) d'isolation à
l'extrémité du fil.
! Introduisez le bout du fil dans le trou gauche de la prise de fil périphérique, comme indiqué dans la
Figure 1.39 et serrez la vis.
! Enfoncez/fixez le début du fil à l'endroit où le commutateur de périmètre sera placé ;
! Posez le câble sur la pelouse à partir du commutateur de périmètre ; assurez-vous de laisser
assez de fil libre au début pour pouvoir fermer la boucle ;
! Commencez à poser le câble dans le sens contraire aux aiguilles d'une montre lorsque vous vous
tenez à l'intérieur de la pelouse, comme indiqué dans la Figure 1.39.

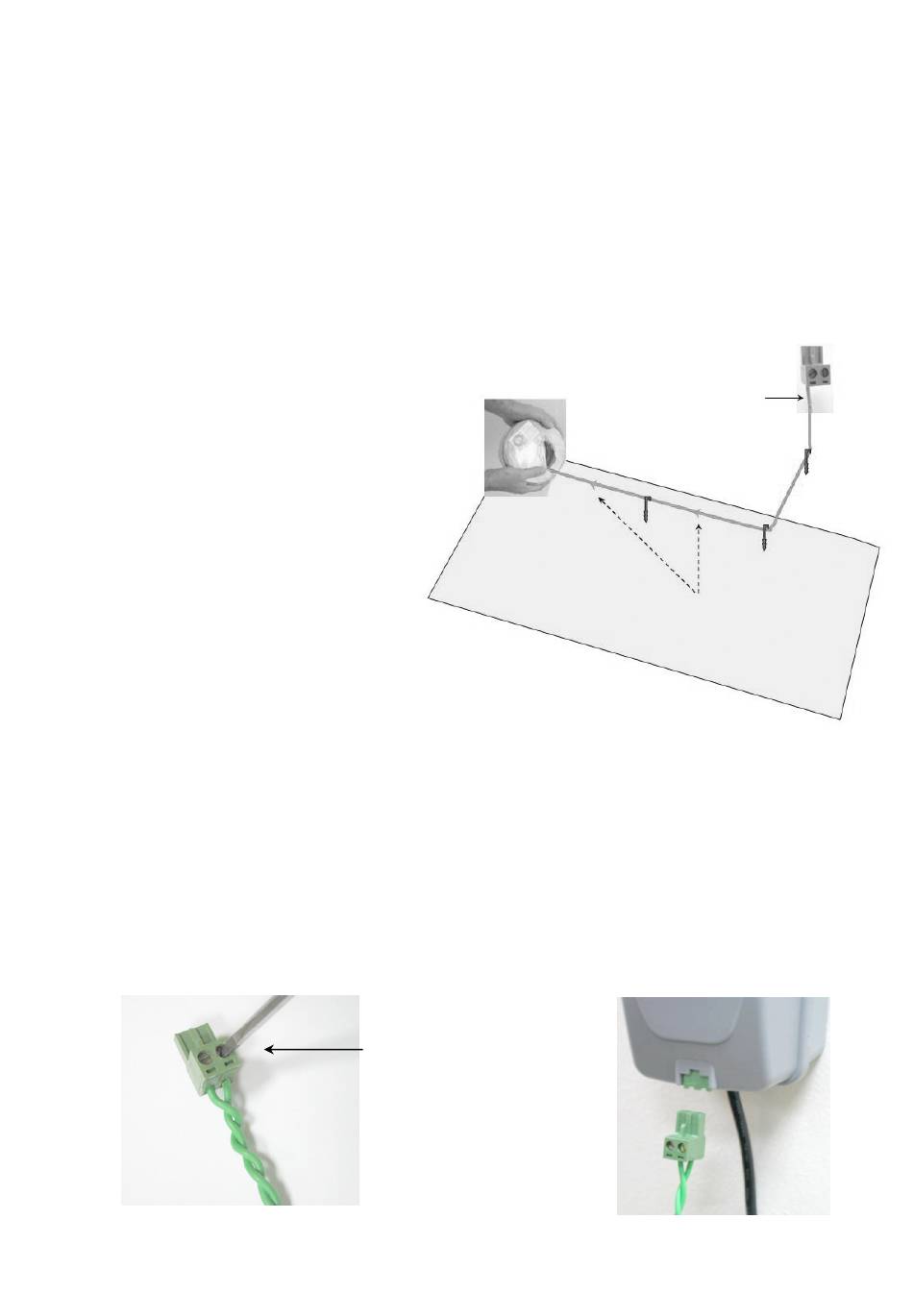

Figure 1.39
Connexion de l'extrémité du fil au
côté gauche du connecteur et
direction de disposition du câble
périphérique
1.7.4 Compléter et essayer l'installation
! Une fois le câble périphérique installé et fixé au sol, la dernière étape à accomplir consiste à fixer
le commutateur de périmètre au câble périphérique et à essayer l'installation.
! Tirez et tendez les deux bouts libres du câble périphérique et fixez-les au sol (Figure 1.36), l'un
près de l'autre, en vous éloignant du périmètre en direction de l'emplacement du commutateur de
périmètre (utilisez les mêmes piquets pour fixer les deux fils allant de la pelouse à l'emplacement
du commutateur de périmètre).
! A l'emplacement du commutateur de périmètre, coupez le câble périphérique libre de manière à
ce que les deux fils soient de longueur identique, et retirez tout fil en excès. Dénudez 5 mm (0,2
pouce) d'isolation de l'extrémité du câble. Introduisez l'extrémité du câble dans le trou libre du
connecteur et serrez les vis, comme indiqué dans la Figure 1.40.
! Branchez le connecteur du câble périphérique dans le commutateur de périmètre
(voir Figure 1.41).
Figure 1.40
Introduction et fixation du
câble périphérique à la prise
Avec un petit tournevis plat
serrez la vis pour fixer le
câble périphérique à la prise
du commutateur de périmètre
26
Connectez l'extrémité du fil
au côté gauche de la prise
(en faisant face aux vis)
Disposition du câble périphérique dans le
sens contraire aux aiguilles d'une montre
(vu de l'intérieur de la pelouse)
Figure 1.41
Branchez la prise au
commutateur de périmètre
