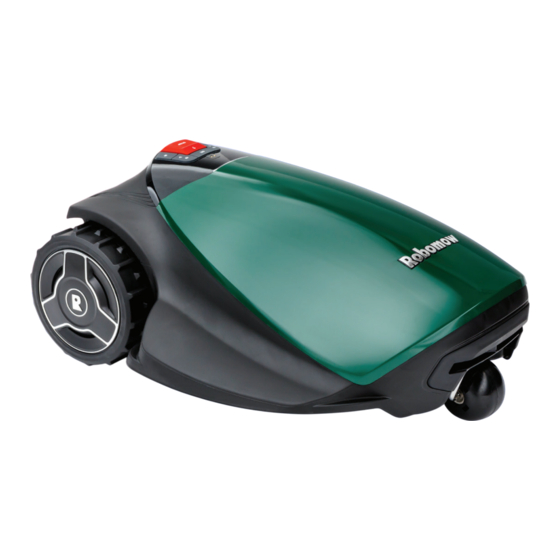

- Page 1 Manuel utilisateur Voir une vidéo d'installation Robot tondeuse RC312 Pro S, RC308u, RC304 Pro, RC304u...
- Page 2 Je suis la Robomow, heureuse de vous rencontrer. Votre sécurité est très importante pour nous Lisez attentivement tous les avertissements de sécurité du manuel et prenez soin d'éloigner les enfants et les animaux domestiques de la pelouse lorsque la Robomow fonctionne.
- Page 3 La sécurité d’abord ..Installation ....Présentation rapide ..
- Page 4 La sécurité d'abord IMPORTANT ! À LIRE ATTENTIVEMENT AVANT TOUTE UTILISATION À CONSERVER POUR CONSULTATION ULTÉRIEURE Définitions des étiquettes d'avertissement Avertissements et précautions de sécurité Caractéristiques de sécurité N'autorisez pas les enfants à utiliser ou faire fonctionner la tondeuse. Les enfants doivent être surveillés en permanence.
- Page 5 Définitions des étiquettes d'avertissement 1. Ceci est un outil électrique dangereux. Utilisez-le avec précaution et respectez toutes les instructions de sécurité et les avertissements. 2. Lisez attentivement les instructions de sécurité avant d'utiliser votre tondeuse. 3. Faites attention aux projections d'objets pendant le fonctionnement.
- Page 6 Avertissements et précautions de sécurité A. Avant de commencer 1. Lisez bien le Manuel de sécurité avant d'utiliser votre tondeuse pour vous familiariser avec ses commandes et l'utiliser correctement. 2. Ne laissez jamais des enfants, des personnes présentant des capacités physiques, sensorielles ou mentales réduites, des personnes non expérimentées, ne possédant pas les connaissances requises ou n'ayant pas lu ces instructions utiliser la machine.
- Page 7 3. Inspectez régulièrement la lame pour vérifier qu'elle n'est pas usée ou endommagée. Remplacez la lame si elle est usée ou endommagée (référence MRK7003A/MRK7003W). C. Utilisation AVERTISSEMENT DE SÉCURITÉ IMPORTANT ! Ne laissez pas la tondeuse fonctionner sans surveillance s'il y a des animaux domestiques, des enfants ou des personnes à...
- Page 8 10. Tenez la rallonge à l'écart de la lame pour éviter que la tondeuse ne l'endommage. L'utilisation d'un cordon endommagé pourrait entraîner un contact avec des pièces sous tension. 11. Si le cordon venait à être endommagé ou à s'emmêler pendant l'utilisation, débranchez-le de l'alimentation secteur en retirant la fiche de la prise.
- Page 9 E. Utilisation de la commande à distance (tonte manuelle) 1. Ne tondez qu'en plein jour ou avec un bon éclairage artificiel et évitez d'utiliser la tondeuse sur de l'herbe humide. 2. N'utilisez pas la tondeuse pieds-nus ou avec des sandales ouvertes. Portez toujours des chaussures solides et un pantalon long.
- Page 10 G. Entretien et instructions spéciales 1. Veillez à toujours basculer sur off l'interrupteur de sécurité de la tondeuse et à retirer le dispositif de désactivation avant de supprimer tout blocage, de vérifier, nettoyer et utiliser la tondeuse, ou après avoir rencontré un objet indésirable pour vous assurer que l'appareil n'est pas endommagé.
- Page 11 8. L'entretien, le dépannage et le nettoyage de la tondeuse doivent être effectués conformément aux instructions du constructeur. 9. Assurez-vous que l'ensemble des vis, écrous et boulons sont bien serrés et que la machine fonctionne dans des conditions de sécurité normales. AVERTISSEMENT ! Lorsqu'il y a un risque d'orage, débranchez le câble périphérique de l'émetteur de signal de la station ainsi...
- Page 12 Caractéristiques de sécurité AVERTISSEMENT ! Votre tondeuse est équipée de plusieurs dispositifs de sécurité intégrés. Toutefois, la tondeuse est un appareil dangereux équipé d'une lame affutée susceptible d'infliger de graves blessures à quiconque entre en contact avec elle. Par conséquent, il est formellement interdit de rester sur la pelouse pendant que la tondeuse fonctionne.
- Page 13 C. Capteur de levée Si la tondeuse est soulevée pendant que la lame est actionnée, celle-ci s'arrête de tourner immédiatement. D. Capteur d'inclinaison Si la tondeuse est inclinée en position verticale, la lame s'arrête immédiatement. E. Protection anti-coincement Votre tondeuse détecte tout obstacle sur son chemin pendant le fonctionnement.
- Page 14 Commençons. Je suis impatiente de tondre votre pelouse.
- Page 15 Bienvenue dans une maison conviviale Nous vous félicitons pour votre achat ! Encore quelques efforts et vous pourrez faire connaissance avec votre meilleur partenaire. Très bientôt, vous pourrez compter sur votre tondeuse pour obtenir un travail parfait. Elle quittera sa station sans intervention de votre part les jours et heures préalablement définis, tondra votre pelouse et retournera à...
- Page 16 De plus, elle se centre au-dessus du câble périphérique pour réaliser des bordures parfaites et précises. Vous obtiendrez une pelouse impeccable en procédant à une tonte régulière telle que celle réalisée par une tondeuse robot. Lorsque vous aurez suivi les instructions d'installation, vous serez prêt à...
- Page 17 Comment procéder ? Une bonne installation de votre tondeuse garantira des résultats maximum. Telle est la façon de procéder pour que votre tondeuse puisse faire un travail parfait : Apprendre à connaître votre pelouse Quel est le type de votre pelouse ? Préparer, régler, Commencer...
- Page 18 Contenu de l'emballage Le produit Alimentation Votre nouveau robot L'alimentation permettant tondeuse de charger votre tondeuse. Station avec rallonge La station est l'endroit où la tondeuse se recharge. Le câble basse tension de 15 m relie la station à l'alimentation. MANUEL UTILISATEUR Manuel utilisateur...
- Page 19 Outil pour lame Pour retirer les lames en toute sécurité Prise de commutateur périphérique Piquets de la station (x4) supplémentaire Pour fixer la station au sol Pour connecter le câble périphérique à la station Fonction de réglage de la Piquets de câble hauteur de coupe Pour fixer le câble Permet de régler plus...
- Page 20 Apprenez à connaître votre pelouse En comprenant votre pelouse, vous éviterez les erreurs inutiles et l'installation n'en sera que plus facile et directe. Vous pouvez aussi ignorer les sections qui suivent de ce manuel qui ne correspondent pas à votre type de pelouse. Alors, à...
- Page 21 Type C Zone principale + Zone Zone principale séparée Votre pelouse consiste en deux zones ou plus qui ne sont pas connectées (séparées par une barrière, un trottoir, une allée ou tout Zone séparée autre obstacle). La tondeuse ne peut pas se déplacer entre ces zones.
- Page 22 Commencez Choisissez les emplacements de la station et de l'alimentation La station est l'endroit où la tondeuse se recharge et le point de départ et d'arrivée du câble périphérique. Pour procéder à l'installation, vous allez devoir déterminer à quel endroit positionner La station sera installée plus tard, une fois le câble périphérique en place.
- Page 23 Suivez ces consignes simples pour positionner votre station Condition A À 15 mètres maximum d'une prise de courant. Alimentation Station de base 15 m Rallonge [basse tension]...
- Page 24 Condition B Au minimum 1,5 m de câblage rectiligne devant la base et au moins 10 cm derrière la base pour permettre un bon amarrage...
- Page 25 Condition C Vérifiez que le sol est horizontal et plat, sans aucune pente • Si la pelouse comporte des zones supplémentaires, installez la station de base dans la parcelle la plus grande. CONSEILS • Choisissez un lieu plat et ombragé pour prolonger la durée de vie de la batterie •...
- Page 26 Posez le câble Posez le câble périphérique (« mur virtuel ») délimitant la zone de travail de la tondeuse. Vous êtes maintenant prêt à installer le câble périphérique. Procédons étape par étape. • Placez le carton de la tondeuse à portée de main. •...
- Page 27 Obstacle solide Les obstacles verticaux, rigides et de plus de 15 cm de haut, tels qu'arbustes ou poteaux de téléphone, ne nécessitent pas de câble périphérique. En les rencontrant, la tondeuse fera demi-tour. PENTES Pentes en bordure Pour vous assurer que la tondeuse ne glissera pas de la pelouse, en particulier si l'herbe est mouillée, le câble périphérique doit être positionné...
- Page 28 A. Prenez un bon départ Avant de commencer, déplacez-vous le long du bord de votre pelouse et réfléchissez à comment vous allez installer le câble périphérique. Prenez note de tous les obstacles et pentes. Tirez environ 30 cm de câble par le trou du cache en plastique de la bobine et fixez le début du câble au sol avec un piquet à...
- Page 29 Une vidéo est disponible en ligne Et si vous préférez placer la base à l'extérieur de la pelouse ? Dans ce cas, consultez les schémas ci-dessous pour savoir comment poser le câble périphérique. Min. 10 cm 10 cm Zone principale Prenez note de la portion de câble rectiligne après la base.
- Page 30 B. Maintenez des distances adaptées Le câble périphérique est maintenu au sol par les piquets fournis avec le produit. Utilisez la RoboRègle pour déterminer la distance à respecter entre le câble périphérique et la bordure de la pelouse et les obstacles. •...
- Page 31 Si le bord est plat ou en dénivelé, utilisez la distance courte de la RoboRègle. 20 cm Lorsque la pelouse est bordée par un mur, utilisez la distance longue de la RoboRègle. 28 cm Laissez au moins 1,2 m si la pelouse est bordée par de l'eau.
- Page 32 • Il n'est pas nécessaire d'enterrer le câble périphérique, bien que vous puissiez le faire jusqu'à 5 cm de profondeur. • Il est généralement conseillé d'enterrer le câble le long CONSEILS des zones exposées, comme les dallages. • Si vous avez besoin de rallonger le câble périphérique pour terminer l'installation, raccordez-le à...
- Page 33 D. Protégez les obstacles souples Les massifs de fleurs, bassins, petits arbres et autres obstacles doivent être protégés en créant des îlots périphériques. Position du câble périphérique Câble périphérique Si la distance entre un îlot et le câble Espacez les îlots d'au moins périphérique est inférieure à...
- Page 34 Rappelez-vous de votre type de zone Zone principale Zone principale Zone principale Zone principale Zone Zone Zone secondaire Zone séparée séparée secondaire Type A Type B Type C Type D Zone principale Zone principale Zone principale Zone principale seulement + Zone + Zone séparée + Zone secondaire...
- Page 35 Une vidéo est disponible en ligne • Si un passage étroit fait moins de 2 m de long, ménagez seulement un îlot périphérique carré dans le passage • Veillez à câbler soigneusement les passages étroits CONSEILS pour vous assurer que la tondeuse ne traverse pas spontanément les zones pendant la tonte Zone secondaire...
- Page 36 F. Comment câbler une zone séparée Type C / Type D Vous n'avez pas de zone séparée ? Sautez cette section ! Si la surface de votre zone séparée est supérieure à 100 m votre robot ne pourra pas la tondre en une seule fois. Il est donc conseillé...
- Page 37 OPTION 2 Câblez la zone séparément et raccordez-la à un émetteur de signal (accessoire en option). Emetteur de signal Zone principale Alimentation et station...
- Page 38 G. Terminez l'installation du câble Une fois le câble périphérique totalement posé, vous devez raccorder ensemble les deux extrémités du câble qui se rejoignent au niveau de la station. • Utilisez le même piquet pour fixer les deux extrémités du câble au sol •...
- Page 39 Dénudez l'extrémité des câbles sur 5 mm, insérez le câble torsadé dans le connecteur et fixez-le à l'aide d'un petit tournevis plat.
- Page 40 Procédez au raccordement électrique Installez et connectez la station Positionnez la station à l'emplacement prévu et alignez son centre sur le câble périphérique. En cas d'Installation externe, la station doit être placée légèrement en retrait vers la droite afin de permettre à...
- Page 41 Branchez le connecteur vert du câble périphérique à la station comme indiqué ci-dessous tout en respectant la polarité. Insérez seulement deux piquets dans les trous de la station comme indiqué sur l'image. Prenez soin de ne pas endommager de canalisation d'eau en enfonçant les piquets avec le marteau.
- Page 42 A. Connectez l'alimentation Tenez compte des points ci-dessous afin de choisir le meilleur emplacement CONSEIL pour l'alimentation : Alimentation Station • Sélectionnez un de base emplacement adapté proche d'une prise électrique 15 m • Placez-la en dehors du Rallonge [basse périmètre de la pelouse tension] •...
- Page 43 Connectez l'alimentation à une prise électrique classique. À présent, le voyant de la station doit clignoter en vert (si la tondeuse est hors de la station) ou s'éclairer en vert fixe (si la tondeuse est dans la station). Indication du voyant La rallonge raccordant l'alimentation à...
- Page 44 Préparez, réglez, testez Préparez votre tondeuse et essayez-la Félicitations ! Vous êtes maintenant prêt à l'essayer. OUTILLAGE REQUIS : • La tondeuse • Piquets restants • Piquets restants pour la station ... Un verre de champagne (ou équivalent) A. Démarrez la tondeuse Il y a plusieurs choses à...
- Page 45 Mettez toujours sur le commutateur de sécurité sur OFF avant de régler la hauteur de coupe ! • Utilisez l'outil de réglage de la hauteur de coupe fourni afin d'ajuster plus facilement la hauteur de tonte • Nous vous conseillons de commencer par la hauteur de CONSEILS coupe la plus élevée et de diminuer progressivement vers la hauteur souhaitée au bout de quelques passages...
- Page 46 À l'aide du panneau de commande : Flèches droite / gauche Bouton Paramètres • Appuyez sur « droit » ou « gauche » jusqu'à ce que l'option souhaitée s'affiche. • Appuyez sur OK pour sélectionner la valeur sur l'affichage. • Appuyez sur "Retour"...
- Page 47 Définissez la surface de la zone principale : Faites défiler pour sélectionner la zone approximative (UE- m / USA- ft ) de la zone principale, dans laquelle la Station est installée. Si une zone supplémentaire (zone secondaire ou zone séparée) existe, ne l'intégrez pas à...
- Page 48 La tondeuse ira à la station et y pénètrera. Ensuite, elle sortira de la station, attendra devant et affichera U002 (« Fixer Base »). Insérez les deux piquets restants dans la station. Appuyez sur OK. • Si le message E3 (« Pas de signal ») s'affiche, vérifiez que l'alimentation, la rallonge et les câbles de la station sont tous correctement connectés.
- Page 49 D. Testez la position du câble Lorsque le message U003 (« Tester la position du câble”) s'affiche, cela signifie que votre tondeuse est prête à tester l'installation du câble périphérique. Appuyez sur OK. La tondeuse commence à se déplacer. Marchez à côté d'elle pendant qu'elle suit la bordure de la pelouse.
- Page 50 (Ne concerne pas les modèles pour pelouses de moins de 800 m CONSEILS • Lorsque la tondeuse a terminé, elle va jusqu'à la station en suivant le câble périphérique avec un décalage dynamique (mode « Suivi du câble »). Ceci évite les traces de roues le long de la zone tondue.
- Page 51 E. Terminez d'installer le câble périphérique Insérez les piquets restants le long du câble périphérique, en les espaçant d'environ 1 m les uns des autres. Enfoncez la rallonge dans le sol avec un marteau afin que l'on ne puisse pas trébucher dessus. F.
- Page 52 Ajout de zones secondaires Si votre pelouse contient des zones supplémentaires et qu'elles sont reliées à votre zone principale par un passage étroit (« Zones secondaires »), vous devez indiquer à votre tondeuse comment y accéder. Pour cela, appuyez sur « Paramètres » pendant plus de 3 secondes sur le panneau de la tondeuse.
- Page 53 Avez-vous des zones séparées ? Dans le cas de pelouses présentant des zones séparées non contigües, la surface de ces zones doit être définie séparément. Pour cela, appuyez sur « Paramètres » pendant plus de 3 secondes sur le panneau de la tondeuse. Faites défiler jusqu'au menu P014.
- Page 54 Bravo ! À présent reposez-vous et laissez votre tondeuse faire tout le travail.
- Page 55 Apprenez à connaître votre tondeuse Structure du menu Fonctionnement automatique Fonctionnement manuel Fonctionnalités - modes opératoires Entretien périodique Dépannage...
- Page 56 Apprenez à connaître votre tondeuse Pour profiter totalement de votre tondeuse, familiarisez-vous avec ses différentes parties et ses messages. Comprendre son fonctionnement et son mode d'« interaction » contribuera à sa bonne utilisation. Éléments extérieurs Bouton STOP Panneau de commande Indicateur de hauteur de tonte...
- Page 57 Châssis Lame Poignée de réglage de la hauteur de coupe Poignée de transport Connecteur de charge externe Interrupteur de sécurité...
- Page 58 Panneau de commande et écran Messages Jours de la utilisateur/ semaine Horloge/Heure Indicateur de départ suivant charge et de batterie : Lumière rouge constante – Batterie Basse Indicateur de présence Clignotant vert – En de la charge tondeuse Lumière verte dans la constante –...
- Page 59 Indication du voyant de la station Indication du voyant Signification Indication Le signal du câble périphérique est Vert fixe OK ; la tondeuse est sur la base Le signal du câble périphérique est Vert clignotant OK ; la tondeuse est hors de la base Le câble périphérique est Rouge clignotant rapide endommagé...
- Page 60 Structure du menu Paramètres de base Les paramètres de base sont les options de menu les plus couramment utilisées. Chacun des paramètres de base a une icône dédiée sur l'écran de la tondeuse. Pour une description complète de tous les éléments de menu, consultez notre Centre d'aide en ligne.
- Page 61 Paramètres avancés Les paramètres avancés sont des options du menu supplémentaires qui ne sont pas modifiées très fréquemment. Appuyez sur P001 est affiché. Paramètres pendant 3 secondes 3 secondes Utilisez les flèches pour faire défiler Appuyez sur OK pour sélectionner la valeur souhaitée Paramètre Description...
- Page 62 Paramètre Description P004* Distance max suivi du câble Distance max autorisée par rapport au bord lorsque P003 est activé. P005* Distance min suivi du câble Distance min autorisée par rapport au bord lorsque P003 est activé P006* Test Suivi du câble Testez la tondeuse à...
- Page 63 Paramètre Description P017 Système de communication mobile Activez le GSM Module (si installé). P018 Statistiques Allum/Eteint Envoyez des statistiques de fonctionnement à des fins de diagnostic. P019 Jumelage de la commande a Distance Bluetooth Appariez la Commande à distance avec votre tondeuse. P020 Dernier événement de fin Activez le mode débogage spécial (par un centre de...
- Page 64 Fonctionnement automatique Apprenez comment configurer le fonctionnement automatique et le contourner/ignorer manuellement si nécessaire. • Le paramètre de surface de la pelouse détermine automatiquement le temps nécessaire pour tondre la pelouse (durée d'un « cycle de tonte »). • En général, la tondeuse effectue plusieurs opérations de tonte pour effectuer un cycle complet.
- Page 65 Indiquez à la tondeuse quelle doit être la fréquence de la tonte La Fréq. de tonte contrôle la périodicité des cycles de tonte. Plus la fréquence est élevée, plus votre pelouse sera tondue souvent, et inversement. Appuyez sur Paramètres pendant 3 secondes.
- Page 66 Lorsque vous avez besoin d'un temps de tonte supplémentaire Si les résultats de la tonte ne sont pas satisfaisants, le paramètre Heures de tonte permet de régler la durée de tonte (pourcentage) pour votre surface de pelouse. Appuyez sur Paramètres jusqu'à...
- Page 67 Pour définir des jours et heures spécifiques « sans tonte » Vous pouvez indiquer les jours et heures précis pendant lesquels vous ne voulez pas que la tondeuse travaille sur votre pelouse. Par exemple, pendant le week-end où aux heures où les enfants ont l'habitude de jouer sur la pelouse.
- Page 68 Faites défiler tous les jours vers la droite, jusqu'à ce que « Heures inactives » commence à clignoter. Paramétrez l'heure de début des Heures inactives et appuyez sur Paramétrez l'heure de fin des Heures inactives et appuyez sur Prévoyez les horaires de tonte en privilégiant la sécurité. Assurez-vous toujours que la tondeuse soit paramétrée de manière à...
- Page 69 Mettez le programme automatique en pause pour une zone spécifique Si vous souhaitez mettre le fonctionnement automatique en pause dans une zone particulière de votre pelouse, vous pouvez aussi le faire par le biais du menu Programme Allum/Eteint. Appuyez sur Paramètres pendant 3 secondes.
- Page 70 Fonctionnement manuel Utilisez le fonctionnement manuel lorsque vous voulez démarrer une tonte sans respecter le planning. Appuyez sur n'importe quel bouton pour afficher l'écran. Si la batterie est totalement chargée, l'heure de démarrage de la prochaine opération est affichée, sinon le jour et l'heure en cours sont affichés.
- Page 71 Fonctionnalités - modes opératoires Réglez la hauteur de coupe (entre 15 et 60 cm) de la tondeuse en tournant la molette de réglage de la hauteur : • Pour augmenter la hauteur de coupe, tournez dans le sens des aiguilles d'une montre. •...
- Page 72 Sécurité enfant Pour éviter toute pression accidentelle sur une touche par un enfant, utilisez le menu Sécurité enfant Allum/Eteint. Appuyez sur Paramètres pendant 3 secondes. P001 sera affiché. 3 secondes Utilisez les flèches pour faire défiler jusqu'au menu P010. Appuyez sur OK. Basculez entre Allum/Eteint.
- Page 73 Fonction Antivol fonction Antivol émet alerte retrait imprévu de la tondeuse de sa zone désignée. Par défaut, l'antivol est désactivé. Pour activer l'antivol pour la première fois : Appuyez sur Paramètres pendant 3 secondes. P001 sera affiché. 3 secondes Utilisez les flèches pour faire défiler jusqu'au menu P011.
- Page 74 • Sélectionnez un chiffre facile à retenir. Inscrivez-le à l'endroit prévu à cet CONSEIL effet à la fin du présent manuel. • L'antivol verrouillera automatiquement la tondeuse en l'absence d'activité de l'utilisateur (pression sur un bouton ou connexion à l'appli mobile) pendant 30 minutes.
- Page 75 Entretien périodique AVERTISSEMENT Danger de blessure ou dommage grave Toujours mettre l'interrupteur de sécurité sur off avant de soulever la tondeuse. La lame est coupante. Elle peut provoquer de graves coupures ou lacérations. Toujours porter des gants épais lorsque vous travaillez avec ou à...
- Page 76 Dépannage Cause probable / Action corrective Message affiché événement La tondeuse est coincée Vérifiez que le sol autour ne contient pas de sur place. Elle ne peut plus trous. Comblez-les avec de la terre. « Coincé sur Place » bouger. Vérifiez que le câble périphérique n'est pas trop près du bord.
- Page 77 Trop de jours et/ou heures inactifs ont Réduisez le nombre de jours et/ été définis pour votre pelouse. ou d'heures inactives. « Réduire le Temps inactif » La Mowing Frequency (Fréquence de Diminuez la fréquence de tonte. tonte) est trop élevée pour le réglage de Voir «...
- Page 78 Foire Aux Questions La tondeuse ne s'amarre pas correctement et rate parfois les contacts de la station. L'entrée de la station n'est pas plate. Nivelez le sol de la pelouse autour de la station pour faciliter l'entrée. Vérifiez que le câble périphérique est rectiligne et centré, ou décalé...
