Manuels Connexes pour Robomow RX50 Pro S
Sommaire des Matières pour Robomow RX50 Pro S

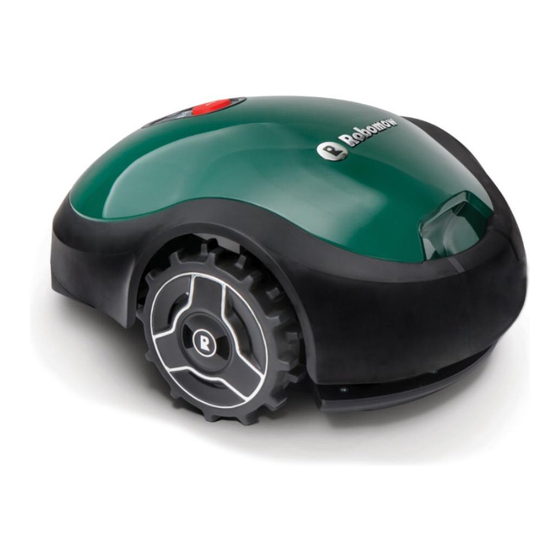

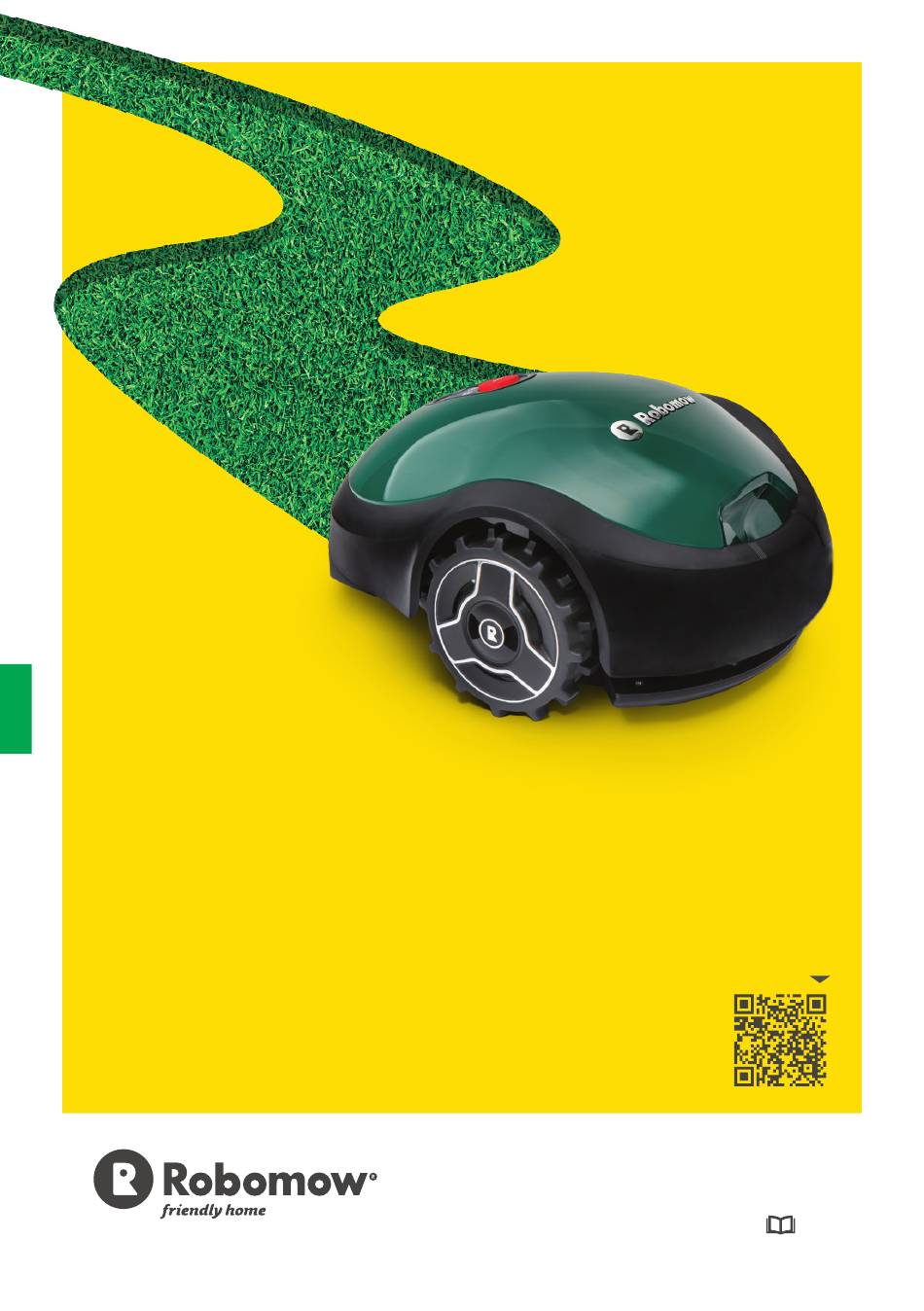

- Page 1 Manuel utilisateur Voir une vidéo d'installation Traduction du mode d’emploi original Robot tondeuse RX50 Pro S, RX50u connect RX20 Pro, RX20u, RX12u...
- Page 2 Je suis la Robomow, heureuse de vous rencontrer. Votre sécurité est très importante pour nous Lisez attentivement tous les avertissements de sécurité du manuel et prenez soin d'éloigner les enfants et les animaux domestiques de la pelouse lorsque la Robomow fonctionne.
- Page 3 La sécurité d'abord ..Installation ....Présentation rapide ..
-
Page 4: La Sécurité D'abord
La sécurité d'abord IMPORTANT ! À LIRE ATTENTIVEMENT AVANT TOUTE UTILISATION À CONSERVER POUR CONSULTATION ULTÉRIEURE Définitions des étiquettes d'avertissement Avertissements et précautions de sécurité Caractéristiques de sécurité N'autorisez pas les enfants à utiliser ou faire fonctionner la tondeuse. Les enfants doivent être surveillés en permanence. -
Page 5: Définition Des Étiquettes D'avertissement
Définition des étiquettes d'avertissement 1. Ceci est un outil électrique dangereux. Utilisez-le avec précaution et respectez toutes les instructions de sécurité et les avertissements. 2. Lisez attentivement le Manuel de sécurité avant d'utiliser votre tondeuse. 3. Faites attention aux projections d'objets pendant le fonctionnement. 4. -
Page 6: Avant De Commencer
Avertissements et précautions de sécurité A. Avant de commencer 1. Lisez bien le Manuel de sécurité avant d'utiliser votre tondeuse pour vous familiariser avec ses commandes et l'utiliser correctement. 2. Ne laissez jamais des enfants, des personnes présentant des capacités physiques, sensorielles ou mentales réduites, des personnes non expérimentées, ne possédant pas les connaissances requises ou n'ayant pas lu ces instructions utiliser la machine. -
Page 7: Préparations
B. Préparations 1. Assurez-vous que le câble périphérique est correctement installé, comme indiqué. 2. Inspectez périodiquement la zone dans laquelle la tondeuse est utilisée et retirez tous les pierres, bâtons, pommes de pin, fils, et tout autre objet indésirable. 3. Inspectez régulièrement la lame pour vérifier qu'elle n'est pas usée ou endommagée. - Page 8 5. Ne touchez pas la lame tant qu'elle n'a pas totalement arrêté de tourner. 6. N'utilisez pas la tondeuse pour tout autre but que de tondre la pelouse. 7. Maintenez en place toutes les protections, boucliers, unités de sécurité et capteurs. Réparez ou remplacez les pièces endommagées, y compris les étiquettes.
-
Page 9: Transport
D. Transport À l'intérieur de la zone de travail : 1. Appuyez sur le bouton STOP pour arrêter la tondeuse. 2. Éteignez la tondeuse et transportez-la en la saisissant par sa poignée comme sur l'illustration. Sur de longues distances : Lorsque vous transportez la tondeuse sur de longues distances, éteignez-la préalablement. -
Page 10: Utilisation De La Commande À Distance (Tonte Manuelle)
E. Utilisation de la commande à distance (tonte manuelle) 1. Ne tondez qu'en plein jour ou avec un bon éclairage artificiel et évitez d'utiliser la tondeuse sur de l'herbe humide. 2. N'utilisez pas la tondeuse pieds-nus ou avec des sandales ouvertes. -
Page 11: Entretien Et Instructions Spéciales
G. Entretien et instructions spéciales 1. Veillez à toujours basculer sur off l'interrupteur de sécurité de la tondeuse et à retirer le dispositif de désactivation avant de supprimer tout blocage, de vérifier, nettoyer et utiliser la tondeuse, ou après être entrée en contact avec un objet indésirable pour vous assurer que l'appareil n'est pas endommagé. -
Page 12: Mise Au Rebut Du Produit
AVERTISSEMENT ! Lorsqu'il y a un risque d'orage, débranchez le câble périphérique de la station ainsi que la fiche d'alimentation électrique de 230V/120V de la prise de courant. H. Mise au rebut du produit 1. La tondeuse et ses accessoires doivent être collectés séparément à... -
Page 13: Caractéristiques De Sécurité
Caractéristiques de sécurité AVERTISSEMENT ! Votre tondeuse est équipée de plusieurs dispositifs de sécurité intégrés. Toutefois, la tondeuse est un appareil dangereux équipé d'une lame affutée susceptible d'infliger de graves blessures à quiconque entre en contact avec elle. Par conséquent, il est formellement interdit de rester sur la pelouse pendant que la tondeuse fonctionne. -
Page 14: Capteur D'inclinaison
C. Capteur de levée Si la tondeuse est soulevée pendant que la lame est actionnée, celle-ci s'arrête de tourner immédiatement. D. Capteur d'inclinaison Si la tondeuse est inclinée en position verticale, la lame s'arrête immédiatement. E. Protection anti-obstruction Votre tondeuse détecte tout obstacle sur son chemin pendant le fonctionnement. -
Page 15: Station Et Câble Périphérique
H. Station et câble périphérique La tondeuse ne peut être utilisée sans l'installation et l'activation d'un câble périphérique par le biais de la station. Si le câble périphérique est désactivé, la tondeuse s'arrête. I. Antivol (ne concerne pas les modèles pour pelouses de moins de 200 m L'antivol empêche toute utilisation ou pilotage de la tondeuse tant qu'elle n'a pas été... - Page 16 Commençons. Je suis impatiente de tondre votre pelouse.
- Page 17 Installation Nous vous félicitons d'avoir acheté la tondeuse ! La tondeuse se déplacera de manière aléatoire dans sa zone de travail délimitée par le câble périphérique. Ce type de déplacement aléatoire garantit une coupe parfaite et une couverture complète de la pelouse.
-
Page 18: Comment Procéder
Comment procéder ? Une bonne installation de votre tondeuse garantira des résultats maximum. Telle est la façon de procéder pour que votre tondeuse puisse faire un travail parfait. Commencer Déterminer l'emplacement de la station GO ! Poser le câble Votre tondeuse est prête Câbler la pelouse Procéder au Paramétrer la base... -
Page 19: Contenu De L'emballage
Contenu de l'emballage Le produit Station de base Votre nouveau robot Il s'agit de l'endroit où la tondeuse tondeuse se recharge Piquets de câble* Câble périphérique avec prise de commutateur périphérique* Pour fixer le câble au sol Délimite la zone de travail de votre (*) Non fournis avec les modèles Pro/XR1 tondeuse (*) Non fournis avec les modèles Pro/XR1... - Page 20 Piquets de la station (x4) Connecteurs de câble Pour réparer le câble périphérique en Pour fixer la station au sol cas de coupure MANUEL DE L'UTILISATEUR Prise de commutateur Manuel utilisateur périphérique Pour connecter le câble périphérique à la station RoboRègle RoboTool Pour le remplacement et l'entretien...
- Page 21 Commencer Choix de l'emplacement de la station La station est l'endroit où la tondeuse se recharge et le point de départ et d'arrivée du câble périphérique. Suivez ces consignes simples pour trouver un emplacement adapté pour votre station Règle n°1 : À...
- Page 22 Règle n°4 : À au moins 1 m de tout système d'arrosage, pour éviter de toucher directement 1 m min la tondeuse et d'endommager ses composants internes Veillez à tenir compte de l'emplacement de la station par rapport au bord de la pelouse La station sera installée plus tard, une fois le câble périphérique en place.
-
Page 23: Familiarisez-Vous Avec Les Distances Du Câble
Poser le câble Posez le câble périphérique (« mur virtuel ») délimitant la zone de travail de la tondeuse. • Placez le carton de la tondeuse à portée de main. • Avant de commencer le câblage, utilisez votre ancienne tondeuse pour couper une dernière fois l'herbe à une CONSEILS hauteur maximale de 6 cm. - Page 24 Si le bord est relativement plat, posez le câble à une distance II du bord. Si le bord est en dénivelé, ou si le sol est sabloneux/meuble, définissez une distance de III à l'aide de la RoboRègle. Lorsque la pelouse est bordée par un mur ou un buisson, utilisez la distance IV de la >...
-
Page 25: Prenez Un Bon Départ
B. Prenez un bon départ • Tirez le câble repéré par « A » de la bobine de câble périphérique • Réservez une longueur de câble de 20 cm • Ensuite, fixez-le au sol à l'endroit où vous pensez installer la station Mesurez la distance RoboRègle correcte à... - Page 26 PENTES Pentes en bordure CONSEIL Pour vous assurer que la tondeuse ne glissera pas de la pelouse, en particulier si l'herbe est mouillée, le câble périphérique doit être positionné de manière à exclure toute pente le long de la pelouse présentant une inclinaison supérieure à...
-
Page 27: Continuez De Poser Le Câble
C. Continuez de poser le câble Commencez à dérouler le câble dans le sens inverse des aiguilles d'une montre à partir de l'emplacement de la station. Posez le câble de manière lâche le long du périmètre pendant que vous vous déplacez le long de la bordure de la pelouse. •... -
Page 28: Protégez Les Obstacles
D. Protégez les obstacles Obstacle solide Les obstacles verticaux, rigides et de plus de 15 cm de haut, tels qu'arbustes ou poteaux de téléphone, ne nécessitent pas de câble périphérique. En les rencontrant, la tondeuse fera demi-tour. Obstacle souples Les massifs de fleurs, bassins, petits arbres et autres obstacles doivent être protégés en créant des... -
Page 29: Terminez L'installation Du Câble
E. Et si vous avez des zones secondaires ? Si votre pelouse possède des zones secondaires comme indiqué ci-dessous, consultez l'Annexe B. F. Terminez l'installation du câble • Acheminez le câble jusqu'à la station, jusqu'à ce que les deux extrémités se rencontrent •... - Page 30 • Placez un des connecteurs de câble fourni sur la seconde extrémité de câble • Utilisez la pince pour refermer le connecteur et une pince coupante pour couper le câble en surplus • Ne laissez pas traîner de câble enroulé...
-
Page 31: Paramétrer La Base
Paramétrer la base • Positionnez la station à l'emplacement prévu • Alignez le centre de la station sur le câble • Fixez la base au sol à l'aide des 4 piquets métalliques fournis Prenez soin de ne pas endommager de canalisation d'eau en enfonçant les piquets avec le marteau. -
Page 32: Procéder Au Raccordement Électrique
Procéder au raccordement électrique 1. Connectez l'extrémité du câble marquée A à la borne A et l'autre extrémité à la borne B de la tête de la station. 2. Raccordez également le connecteur d'alimentation à la tête de la station. 3. - Page 33 4. Positionnez la tête sur la station et alignez-la avec les repères, comme indiqué sur l'illustration ci-dessous. 5. Faites coulisser la tête jusqu'au fond. Aidez-vous des glissières et de la fente permettant de faire passer les câbles. Coulissage...
- Page 34 Si pour une raison ou pour une autre vous avez besoin de retirer la tête de la station de base, relevez le levier (A) et poussez-le vers l'intérieur de la base. CONSEIL Pousser Soulever 6. Insérez la fiche du cordon d'alimentation dans une prise. Retirez le cordon d'alimentation de la zone de tonte (pour éviter que la tondeuse ne l'endommage) et fixez-le solidement au sol (pour éviter de trébucher).
- Page 35 GO ! • Positionnez la tondeuse au centre de votre pelouse • Appuyez sur GO pendant 2 secondes pour la mettre sous tension • À présent, appuyez une fois sur STOP / pour envoyer la tondeuse à la station. 2 sec •...
- Page 36 Bravo ! À présent reposez-vous et laissez votre tondeuse faire tout le travail.
-
Page 37: Présentation Rapide
Présentation rapide Apprenez à connaître votre tondeuse Commande par bouton unique Options supplémentaires accessibles via l'appli mobile Entretien de votre tondeuse Dépannage... -
Page 38: Apprenez À Connaître Votre Tondeuse
Apprenez à connaître votre tondeuse Pour profiter totalement de votre tondeuse, familiarisez-vous avec ses différentes parties et ses messages. Comprendre son fonctionnement et son mode d'interaction contribuera à sa bonne utilisation. Avant Poignée de transport avec capteur tactile Roue motrice Carter flottant Arrière Poignée de réglage de... - Page 39 Face inférieure Châssis flottant Lame Roues motrices Surface de glisse...
- Page 40 Panneau de commande Bouton Verrouillage : STOP / Home Orange fixe : protection Orange enfant active Orange clignotant : Orange protection antivol active ON-OFF : Vert fixe : la tondeuse est sous Vert Batterie : tension / en cours d'utilisation Vert clignotant : la tondeuse est Vert Vert clignotant : la tondeuse...
- Page 41 Station de base Broches de charge Tête de station Connecteur arrière et ouverture pour retrait de la tête Station : Vert fixe : le signal du câble périphérique est OK ; la Vert tondeuse est sur la base Vert clignotant : le signal du câble périphérique est Vert OK ;...
-
Page 42: Commande Par Bouton Unique
Commande par bouton unique Avant de commencer AVERTISSEMENT DE SÉCURITÉ IMPORTANT ! Ne laissez pas la tondeuse fonctionner sans surveillance s'il y a des animaux domestiques, des enfants ou des personnes à proximité. N'effectuez jamais une tonte lorsque des personnes (en particulier des enfants) ou des animaux domestiques, sont à... - Page 43 AVERTISSEMENT Retirez les pièces, branches ou autre objets indésirables de la pelouse avant d'utiliser la tondeuse. La garantie limitée de votre tondeuse ne couvre pas les dommages causés par les objets laissés sur la pelouse. Mise sous tension Pour allumer la tondeuse, maintenez le bouton ON/OFF appuyé pendant 2 secondes jusqu'à...
- Page 44 Activation de la sécurité enfant La sécurité enfant empêche toute utilisation accidentelle de la tondeuse par des enfants en bas âge. Lorsque la sécurité enfant est activée, la tondeuse demande une combinaison spéciale pour pouvoir lancer une opération de tonte ou revenir à sa base. Pour activer la sécurité...
- Page 45 Démarrage d'une tonte Pour commencer à tondre, rien de plus simple ! Pour démarrer une tonte normale, il vous suffit d'appuyer une fois sur la touche GO. Si la durée de tonte normale (variable selon le modèle) est trop longue pour votre pelouse, vous pouvez lancer une tonte deux fois plus courte en appuyant deux fois sur la touche GO.
-
Page 46: Interruption D'une Opération
Interruption d'une opération Pour arrêter une opération en cours, appuyez sur la touche STOP / . Envoi de la tondeuse à sa base Pour envoyer la tondeuse à sa base, appuyez simplement sur la touche STOP / lorsque la tondeuse est sur la pelouse. Si la sécurité... - Page 47 Combien de temps la tonte doit-elle durer pour votre pelouse ? La durée de la tonte dépend de la saison et de la taille de la pelouse. Nous vous conseillons les temps de tonte suivants selon la taille de la pelouse en haute saison. Taille de la pelouse * Temps de tonte hebdomadaire conseillé...
-
Page 48: Options Supplémentaires Accessibles Via L'appli Mobile
Options supplémentaires accessibles via l'appli mobile (Ne concerne pas les modèles pour pelouses de moins de 200 m Votre tondeuse est un produit connecté intelligent. Elle intègre un appareil Bluetooth LE (Low Energy) qui vous permet de contrôler votre tondeuse depuis votre smartphone. Une appli mobile gratuite complémentaire vous permettra d'utiliser votre tondeuse de manière totalement différente ! Vous pouvez télécharger l'appli depuis Google Play Store... -
Page 49: Entretien De Votre Tondeuse
Entretien de votre tondeuse Entretien périodique AVERTISSEMENT Danger de blessure ou dommage grave Éteignez toujours la tondeuse avant de la soulever. La lame est coupante. Elle peut provoquer de graves coupures ou lacérations. Toujours porter des gants anti-coupures lorsque vous travailler avec la lame. - Page 50 Utilisation du dispositif de désactivation • Le retrait du dispositif de désactivation empêche toute utilisation de la tondeuse. • Si le dispositif de désactivation est retiré, l'opération en cours est immédiatement interrompue, le voyant de verrou clignote trois fois et le voyant ON/OFF s'éteint.
- Page 51 2. Retirez le dispositif de désactivation. Tirer Soulever 3. Mettez des gants anti-coupures et positionnez le RoboTool sur la lame de façon à ce qu'il la recouvre entièrement. 4. Utilisez la clé Allen fournie (qui accompagne la lame de rechange) pour desserrer les vis tout en tenant la lame avec le RoboTool.
- Page 52 Entreposage d'hiver La tondeuse • Chargez totalement la tondeuse dans sa base • Éteignez la tondeuse en appuyant sur le bouton GO pendant 2 secondes. • Entreposez la tondeuse à l'intérieur dans un endroit sec, à une température supérieure à 0˚C. Station de base •...
- Page 53 Remplacement de la batterie 1. Vérifiez que la tondeuse n'est pas dans la station de base. 2. Éteignez la tondeuse en appuyant sur le bouton GO pendant 2 secondes. 3. Retirez le dispositif de désactivation. 4. En cas de remplacement de la batterie, prenez soin d'utiliser uniquement le modèle de batterie préconisé...
-
Page 54: Dépannage
Dépannage Opérations simples de dépannage En cas de problème, le voyant On/Off de la tondeuse s'éclaire en rouge. Appuyez sur n'importe quel bouton pour voir si cela déclenche un son signalant un problème. Le tableau ci-dessous indique l'opération correspondante à effectuer. Nb de Voyant Signification... - Page 55 Nb de Voyant Signification Action corrective sons émis ON-OFF • • • Rouge Pas de signal / attend • Vérifiez que l'alimentation clignotant le signal / câble est branchée à la prise de coupé courant. • Inspectez la connexion de l'alimentation et du câble périphérique à...
- Page 56 Indications spéciales Indication Signification Sons intermittents + voyant ON/OFF LED La tondeuse a été soulevée ou inclinée. rouge Son d'erreur + le voyant Batterie clignote Tentative de tonte alors que la batterie deux fois en rouge est faible. Commencez par recharger la batterie.
-
Page 57: Foire Aux Questions
Foire Aux Questions La tondeuse ne s'amarre pas correctement et rate parfois les contacts de la station. L'entrée de la station n'est pas plate. Nivelez le sol de la pelouse autour de la station pour faciliter l'entrée. Posez le câble périphérique en suivant les instructions d'installation du modèle fourni. - Page 58 La tondeuse ne fonctionne pas au bon moment (ne concerne pas les modèles pour pelouses de moins de 200 m Vérifier que l'heure de la tondeuse est paramétrée correctement. L'heure de la tondeuse est synchronisée automatiquement lorsqu'elle se connecte à un appareil mobile. La tondeuse cogne trop souvent contre une bordure rigide de la pelouse Déplacez le câble périphérique à...
-
Page 59: Annexe A Possibilités D'installation Supplémentaires
Annexe A Possibilités d'installation supplémentaires 1. Installation interne en angle Pour plus d'informations, consultez le Centre d'aide. 2. Installation externe en angle Pour plus d'informations, consultez le Centre d'aide. -
Page 60: Annexe B Zones Secondaires
Annexe B Zones secondaires Zones secondaires liées Si votre pelouse possède des zones supplémentaires reliées par un passage que la tondeuse peut emprunter, respectez les règles suivantes : • Sur ce passage, les câbles doivent être espacés de 15 cm minimum •... -
Page 61: Annexe C Opérations Courantes
Annexe C Opérations courantes Opération Mode opératoire Appuyez pendant Mise sous/hors tension 2 secondes Démarrer une tonte Appuyez une fois normale (jusqu'à 2 heures) Démarrer une tonte Appuyez deux fois courte (60 min) lorsque la Envoyer la tondeuse Appuyez tondeuse est à... - Page 62 X-FR...
-
Page 64: Nous Contacter
Learn Your Lawn Nous contacter MTD Products Aktiengesellschaft Industriestraße 23 • 66129 Saarbrücken • Germany DOC9043D_FR...
