I STORE ENROULEUR R_03
ROLLO R_03

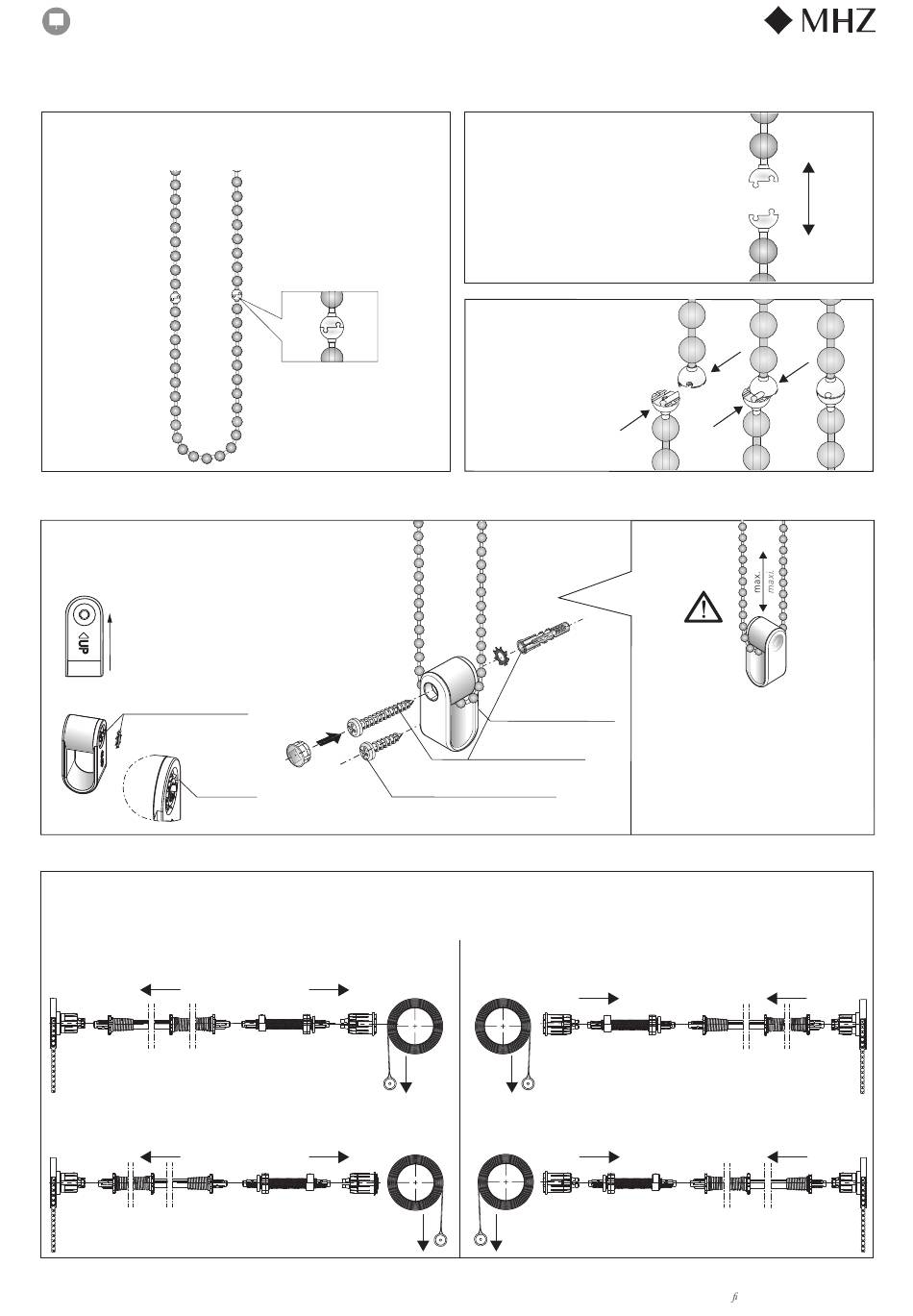

Montage Kindersicherheitsvorrichtungen
transparente Bedienkette aus Kunststoff mit Abreißsystem
In der Kette sind 2 Abreißkugeln mit einem Abstand
von 300 mm verbaut.
2 perles de la chaînette, espacées de 300 mm, se séparent en cas
de nécessité.
Bedienung Kette ohne Abreißsystem (Metallkette und Objektkette)
Manoeuvre chaînette sans dispositif de sécurité par ouverture automatique de la chaînette (chaînette métallique et d'objet chaînette)
Sicherheitsspannvorrichtung für Bedienkette
Dispositif de sécurité par tension de la chaînette
de manoeuvre
Montageausrichtung
„UP" = oben
Sens de montage
"UP" vers le haut
Zahnscheibe aufclipsen
Clipser la rondelle éventail
Zahnscheibe
verclipst
Rondelle
clipsée
Wechsel der Bedienseite
1.) Demontage Rollowelle lt. MA
1.) Démontage de l'axe d'enroulement suivant notice de montage
2.) Entnahme der Technik aus der Welle
2.) Retrait du mécanisme de l'axe d'enroulement
2. Demontage Bedienseite Links - Einbaulage Stoffablauf hinten
2. Démontage côté manoeuvre à gauche - Déroulement de la toile par l'arrière
2. Demontage Bedienseite Links - Einbaulage Stoffablauf vorne
2. Démontage côté manoeuvre à gauche - Déroulement de la toile par l'avant
14
Montage des dispositifs de sécurité enfant
Chaînette de manœuvre transparente en PVC avec dispositif de sécurité
3.
4.
für Fensterrahmenbefestigung
pour fixation sur châssis de fenêtre
Changement du côté de manoeuvre
3.) Wechsel Bedienseite und Montage der Technik
3.) Changement du côté de manoeuvre et pose du mécanisme
4.) Montage Rollowelle lt. MA
4.) Montage de l'axe d'enroulement suivant notice de montage
hinten
arrière
vorne
avant
Auslösen des Abreißsystems
(gemäß Vorschrift Kindersicherheit).
Sous le poids de l'enfant, les 2 demi-
perles se séparent (dispositif de sécurité).
Zum Verschließen beide Kugeln
ineinanderschieben.
Pour refermer la chaînette, faire
glisser les 2 demi-perles pour
les emboîter l'une dans l'autre.
unten
1.
2.
Kennzeichnung „UP"
(Rückseitig)
Marquage „UP" (au dos)
für Wandbefestigung
pour fixation murale
3. Montage Bedienseite Rechts - Einbaulage Stoffablauf hinten
3. Montage côté manoeuvre à droite - Déroulement de la toile par l'arrière
hinten
arrière
3. Montage Bedienseite Rechts - Einbaulage Stoffablauf vorne
3. Montage côté manoeuvre à droite - Déroulement de la toile par l'avant
vorne
avant
Achtung: Einbaurichtung der Sicherheits-
spannvorrichtung und Kettenspannung
beachten. Korrekte Position muss regel-
mäßig kontrolliert werden und bei Bedarf
nachjustiert werden.
Attention : respecter le sens de montage
du dispositif et vérifier la tension de la
chaînette. Effectuer un contrôle régulier du
positionnement et réajuster si nécessaire.
Technische Änderungen vorbehalten, Ausgabe 05.2019
Sous réserve de modi cations techniques, édition 05.2019
