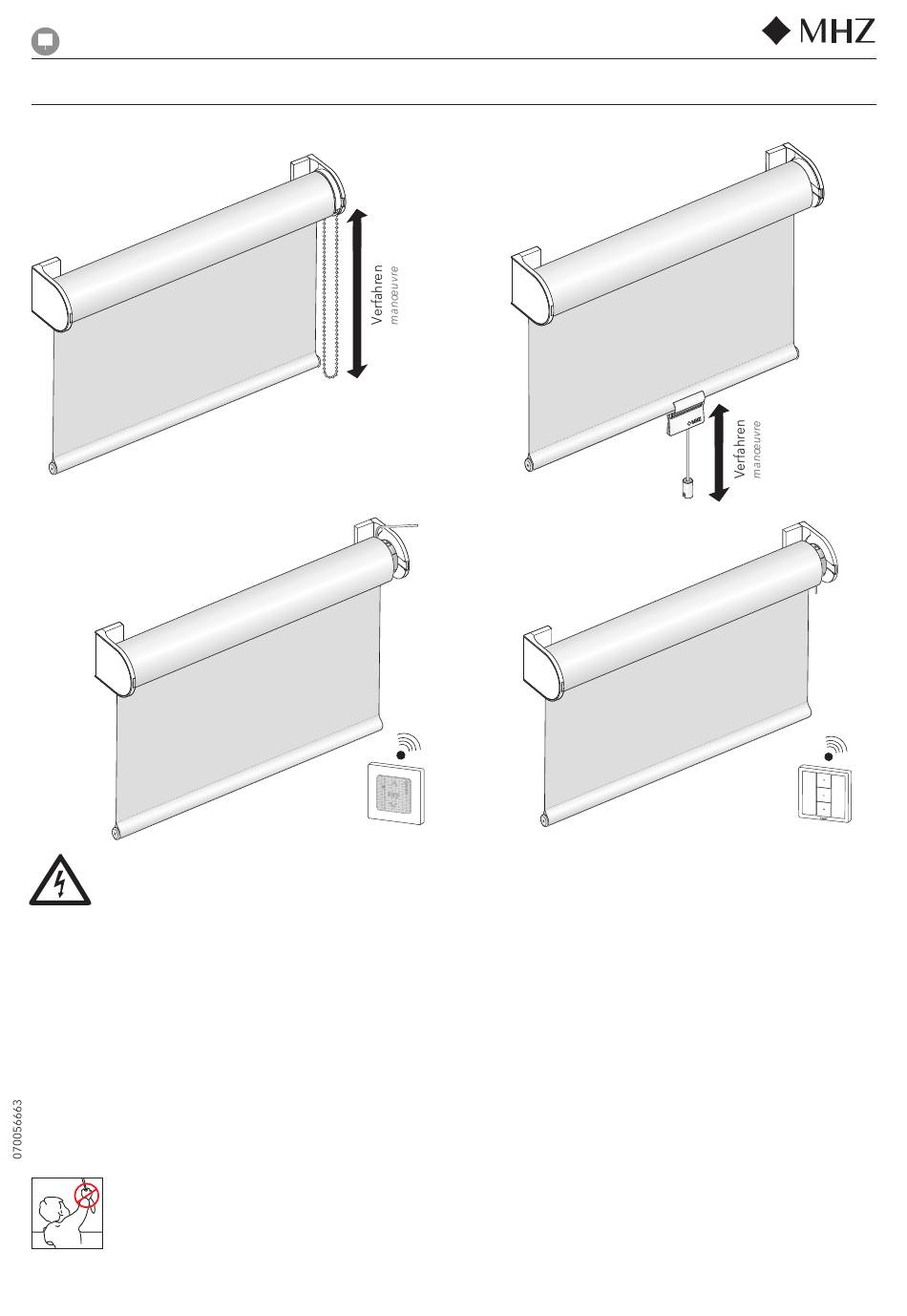

Montage- und Bedienungsanleitung I Notice de montage et mode d´emploi
ROLLO R_03
04-3302
Chaînette
Kette
04-3304
Elektro-Antrieb 18 V, 24 V, 230 V
Moteur électrique
18 V, 24 V, 230 V
Elektro-Anschluss muss durch eine Fachkraft erfolgen!
Die Vorschriften von VDE und örtlichen Energieunternehmen
sind einzuhalten - insbesondere VDE 0100 für Nass- und
Feuchträume.
Tous les raccordements électriques doivent être effectués par des
professionnels! Il convient de se conformer aux directives générales
et particulières en la matière et de respecter scrupuleusement les
normes en vigueur et notamment les prescriptions relatives aux
locaux humides et mouillés.
Achtung:
Die Montageanleitung zur Montage und Inbetriebnahme unseres Produktes richtet sich ausschließlich an die qualifizierte Fachkraft,
die über versierte Kenntnisse in folgenden Bereichen verfügt: Arbeitsschutz, Betriebssicherheit und Unfallverhütungsvorschriften,
Umgang mit Leitern, Handhabung und Transport von großen Anlagen, Umgang mit Werkzeug und Maschinen, Einbringung von Befestigungsmitteln,
Inbetriebnahme und Betrieb des Produktes. Bei Verwendung von Hilfsmitteln (Leitern, Bohrmaschinen usw.) zur Installation und Pflege unseres
Produkts unbedingt Sicherheitshinweise der Hersteller beachten. Bei Montage Rollostoff vor Verschmutzung schützen!
Attention : Les instructions de montage et de mise en service de nos produits s'adressent exclusivement à du personnel qualifié disposant des connaissances
indispensables dans les domaines suivants : protection sur le lieu de travail, sécurité de fonctionnement et prévention des accidents, manipulation
d'échelles, manipulation et transport de pièces encombrantes et lourdes, manipulation d'outils et de machines, mise en place du matériel de fixation,
mise en service et fonctionnement du produit. En cas d'utilisation d'échelles, de perceuses etc. pour l'installation ou l'entretien de nos produits,
veuillez respecter les notices des fabricants. Protégez le matériau du Store de la saleté pendant le montage !
* Mit Sicherheitsspannvorrichtung zur Kindersicherheit nur Metallkette und Objektkette S. 14
Achtung: Einbaurichtung und Kettenspannung beachten. Korrekte Position muss regelmäßig kontrolliert werden und bei Bedarf
nachjustiert werden.
* Avec dispositif de sécurité enfant par tension de la chaînette de manoeuvre (chaînette métallique et chaînette sans fin PVC), voir p. 14.
Attention : respecter le sens de montage du dispositif et vérifier la tension de la chaînette. Effectuer un contrôle régulier du positionnement
et réajuster si nécessaire.
Technische Änderungen vorbehalten,
Sous réserve de modifications techniques,
1/2 Bestellbreite (1/2
Gesamtbreite)
1/2 Bestellbreite minus 13 mm
*
Ausgabe 05.2019
édition 05.2019
1/2 largeur de commande (1/2 largeur
totale)
04-3303
1/2 largeur de commande - 13 mm
Soft
Soft
waagerecht
ausrichten
04-3305
Akku Funk-Antrieb 12 V, 18 V
Moteur radio avec batterie
12 V, 18 V
1
