2.

INTRODUCTION

• La série "VRVIII-Q" est conçue pour être installée à l'intérieur et
utilisée pour les applications de refroidissement et de pompe à
chaleur. Les unités extérieures sont fournies en trois tailles stan-
dard et avec un système unique via un système multiple combi-
nant jusqu'à deux unités extérieures, avec une capacité nominale
de refroidissement de 22,4 kW à 118 kW et une capacité nomi-
nale de chauffage de 25,0 kW à 132 kW.
• Il est possible de combiner les unités "VRV" avec des unités
intérieures Daikin de la série VRV à des fins de climatisation. Uti-
lisez toujours des unités intérieures appropriées et compatibles
avec le R410A. Pour savoir quels modèles d'unités intérieures se
combinent avec le R410A, reportez-vous aux catalogues des pro-
duits.
Pour effectuer la combinaison avec d'autres réfrigérants d'unité
intérieure entraînera un dysfonctionnement.

2-1 Combinaison

Les unités intérieures peuvent être installées dans la plage suivante.
Unité extérieure
Puiss. totale des unités intérieures
RQYQ8PY1B .....................100 ~ 260
RQYQ10PY1B ...................125 ~ 325
RQYQ12PY1B ...................150 ~ 390
RQYQ14PY1B ...................175 ~ 455
RQYQ16PY1B ...................200 ~ 520
RQYQ18PY1B ...................225 ~ 585
RQYQ20PY1B ...................250 ~ 650
RQYQ22PY1B ...................275 ~ 715
RQYQ24PY1B ...................300 ~ 780
RQYQ26PY1B ...................325 ~ 845
RQYQ28PY1B ...................350 ~ 910
RQYQ30PY1B ...................375 ~ 975
RQYQ32PY1B ...................400 ~ 1040
RQYQ34PY1B ...................425 ~ 1105
RQYQ36PY1B ...................450 ~ 1170
RQYQ38PY1B ...................475 ~ 1235
RQYQ40PY1B ...................500 ~ 1300
RQYQ42PY1B ...................525 ~ 1365
RQYQ44PY1B ...................550 ~ 1430
RQYQ46PY1B ...................575 ~ 1495
RQYQ48PY1B ...................600 ~ 1560
Remarque
• Veillez à raccorder une unité intérieure R410A.
Consultez le catalogue pour connaître les modèles d'unité
intérieure pouvant être raccordés.
• Sont mentionnés ci-dessus la puissance totale et le nombre total
d'unités intérieures dans une combinaison standard. Consultez
les documents techniques pour en savoir plus sur la puissance
totale et le nombre total d'unités intérieures dans une autre con-
figuration que la combinaison standard. Combinaison standard :
<Unité à combiner>
<Unité indépendante>
RQYQ8PY1B
RQYQ8PY1B
RQYQ10PY1B
RQYQ10PY1B
RQYQ12PY1B
RQYQ12PY1B
RQYQ14PY1B
RQYQ14PY1B
RQYQ16PY1B
RQYQ16PY1B
RQYQ18PY1B
RQYQ8PY1B+ RQYQ10PY1B
RQYQ20PY1B
RQYQ8PY1B+ RQYQ12PY1B
RQYQ22PY1B
RQYQ10PY1B+ RQYQ12PY1B
RQYQ24PY1B
RQYQ12PY1B+ RQYQ12PY1B
RQYQ26PY1B
RQYQ10PY1B+ RQYQ16PY1B
RQYQ28PY1B
RQYQ12PY1B+ RQYQ16PY1B
RQYQ30PY1B
RQYQ14PY1B+ RQYQ16PY1B
RQYQ32PY1B
RQYQ16PY1B+ RQYQ16PY1B
RQYQ34PY1B
RQYQ10PY1B+ RQYQ10PY1B+ RQYQ14PY1B
RQYQ36PY1B
RQYQ10PY1B+ RQYQ10PY1B+ RQYQ16PY1B
RQYQ38PY1B
RQYQ10PY1B+ RQYQ12PY1B+ RQYQ16PY1B
RQYQ40PY1B
RQYQ12PY1B+ RQYQ12PY1B+ RQYQ16PY1B
RQYQ42PY1B
RQYQ10PY1B+ RQYQ16PY1B+ RQYQ16PY1B
RQYQ44PY1B
RQYQ12PY1B+ RQYQ16PY1B+ RQYQ16PY1B
RQYQ46PY1B
RQYQ14PY1B+ RQYQ16PY1B+ RQYQ16PY1B
RQYQ48PY1B
RQYQ16PY1B+ RQYQ16PY1B+ RQYQ16PY1B
• Lorsque la capacité totale des unités extérieures connectées
dépasse la capacité de l'unité extérieure, la performance de
refroidissement et de chauffage peut chuter lorsque les unités
intérieures fonctionnent. Pour plus de détails, reportez-vous au
tableau des puissances dans le manuel des données techniques.
3

2-2 Accessoires fournis en standard

Les accessoires suivants sont inclus. L'endroit où ranger les acces-
〉 〈
Nombre total d'unités intérieures
soires est indiqué à la figure 1.
13 unités
16 unités
19 unités
22 unités
26 unités
29 unités
32 unités
35 unités
39 unités
42 unités
45 unités
48 unités
52 unités
55 unités
58 unités
61 unités
64 unités
64 unités
64 unités
64 unités
64 unités
Remarque
Ne jetez aucun des accessoires tant que l'installation n'est pas ter-
minée.
• Il y a des restrictions dans l'ordre de raccordement des tuyaux de
réfrigérant entre unités extérieures en cas de système multiple.
Installez le système de manière à satisfaire aux restrictions suiv-
antes.

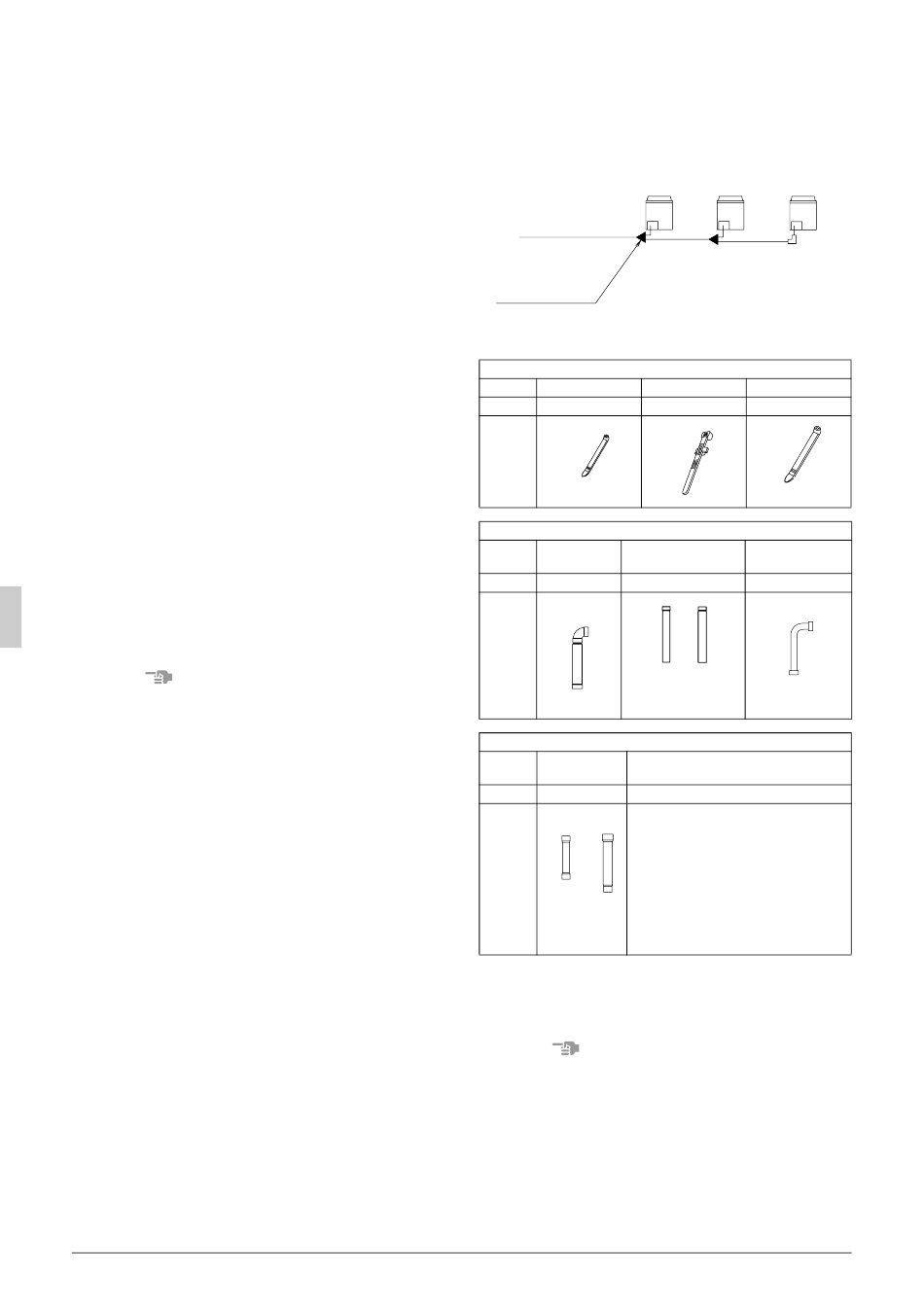

<Restrictions>
Les puissances des unités extérieures A, B et C doivent répondre
aux conditions suivantes.
A ≥ B ≥ C
Unité
extérieure A
vers l'unité intérieure
Kit de canalisation
à connexions
multiples pour
unités extérieures
Type Q8~16
Nom
Serre-fils (1)
Quantité
9 pièces
Forme
Petit
Type Q8~16
Tuyau de gaz
Tuyau de gaz
Nom
accessoire (1)
accessoire (2)
Quantité
1 pièce
Forme
Type
Q8 · 10
Type Q8~16
Tuyau de liquide
Nom
accessoire (2)
Quantité
1 pièce
• Manuel d'utilisation
• Manuel d'installation
• Liste de contrôle du système installé
• Déclaration de conformité
(PED, EMC, MD)
Forme
• Étiquette
Type
Type
"DEMANDE D'INDICATION"
Q8 · 10 ·
(Archives d'installation)
Q12
14 · 16
• Étiquette "CHARGE DE RÉFRIGÉRANT
SUPPLÉMENTAIRE"
(Reportez-vous à la figure 1)
1. Manuel d'utilisation
2. Manuel d'installation
3. Serres-fils
4. Tuyaux accessoires
Unité
Unité
extérieure B
extérieure C
Serre-fils (2)
Serre-fils (3)
2 pièces
1 pièce
Grand
Tuyau de liquide
accessoire (1)
1 pièce
1 pièce
Type
Q12 ·
14 · 16
Autres
1 pièce par article
