2-3 Accessoires en option

Pour installer les unités extérieures, les pièces en option suivantes
sont elles aussi requises. Pour sélectionner le meilleur kit, reportez-
vous à "6-5 Exemple de connexion".
• Kit de branchement de réfrigérant
Collecteur
KHRP26M22H KHRP26M33H KHRP26M72H KHRP26M73H
REFNET
Joint REFNET KHRP26A22T KHRP26A33T KHRP26A72T KHRP26A73T
• Kit de canalisation à connexions multiples pour unités
extérieures
Nombre d'unités extérieures rac-
cordées
Nom du kit
• Réducteur de taille de tuyau
Nom du kit KHRP26M73TP KHRP26M73HP
Remarque
Assurez-vous que tout accessoire acheté séparément est conçu
pour l'utilisation avec R410A.
2-4 Spécifications techniques et électriques
Pour la liste complète des spécifications, reportez-vous au manuel
des données techniques.

2-5 Principaux composants

Reportez-vous au manuel des données techniques pour les princi-
paux composants et les fonctions des principaux composants.

2-6 Processus d'installation

La figure 2 illustre le processus d'installation. Pour l'installation,
effectuez les étapes dans l'ordre indiqué ci-dessous.
(Reportez-vous à la figure 2)

1. "3. CHOIX DE L'EMPLACEMENT"

2. "4. INSPECTION ET MANIPULATION DE L'UNITÉ"
3. "5. PLACEMENT DE L'UNITÉ"
4. "6. CANALISATIONS DE RÉFRIGÉRANT"
5. "7. CÂBLAGE SUR PLACE"
6. "8. TEST D'ÉTANCHÉITÉ ET SÉCHAGE À VIDE"
7. "9. ISOLATION DES CANALISATIONS"
8. "10. VÉRIFICATION DES DISPOSITIFS ET DES CON-
DITIONS D'INSTALLATION"
9. "11. CHARGE DE RÉFRIGÉRANT SUPPLÉMENTAIRE
ET VÉRIFICATION DU FONCTIONNEMENT"
10. "13. ESSAI DE FONCTIONNEMENT"
11. Opérations qui nécessitent de mettre l'alimentation sous
tension.
3. CHOIX DE L'EMPLACEMENT
Sélectionnez un emplacement d'installation qui remplit les conditions
suivantes. Obtenez l'autorisation du client.
1.
Il n'y a aucun risque d'incendie dû à une fuite éventuelle de gaz
inflammable.
2.
Veillez à ce que l'air évacué et le bruit généré par l'unité ne
dérangent personne.
3.
La base est suffisamment forte pour soutenir le poids de l'unité et
le sol est plat pour éviter les vibrations et les interférences.
4.
La longueur des canalisations entre l'unité extérieure et l'unité
intérieure ne peut être supérieure à la longueur de canalisation
permise. (Reportez-vous à la section
"6. CANALISATIONS DE RÉFRIGÉRANT")
5.
Emplacements où les évents d'aspiration et les évents de sortie
ne sont généralement pas face au vent.
Le vent soufflant directement dans les évents d'aspiration ou de
sortie perturbera le fonctionnement de l'unité.
Installez, si nécessaire, une obstruction pour bloquer le vent.
6.
L'espace autour de l'unité est adéquat pour l'entretien et un
espace minimal est disponible pour l'entrée et la sortie d'air.
(Reportez-vous à la section "Exemples d'espace d'installation"
pour connaître les exigences en la matière)
Exemples d'espace d'installation
• Les besoins en matière d'espace d'installation illustrés à la figure
3 servent de référence pour le fonctionnement en mode
refroidissement lorsque la température extérieure est de 35°C.
Si la température extérieure dépasse 35°C ou si la chaleur
dépasse la capacité maximale de toutes les unités extérieures,
ménagez un espace encore plus grand pour l'aspiration, comme
montré dans la figure 3.
Français
2 unités 3 unités
BHFP22P100 BHFP22P151
• Pendant l'installation, installez les unités utilisant les schémas
optimaux illustrés à la figure 3 pour l'emplacement en question,
en prenant la circulation des personnes et le vent en considéra-
tion.
• Si le nombre des unités installées est supérieur à celui indiqué au
schéma de la figure 3, installez les unités de façon à ce qu'il n'y ait
pas de court-circuit.
• En ce qui concerne l'espace devant l'unité, considérez l'espace
nécessaire à la canalisation de réfrigérant locale lors de l'installa-
tion des unités.
• Si les conditions de travail de la figure 3 ne s'appliquent pas, con-
tactez directement votre revendeur Daikin.
(Reportez-vous à la figure 3)
1. Côté avant
2. Hauteur de plafond sans limite
3. Espace de service du côté avant
4. Espace de service du côté aspiration
Pour les motifs 1 et 2 de la figure 3:
• Hauteur du mur pour le côté avant – ne dépassant pas
1500 mm.
• Hauteur du mur pour le côté aspiration – ne dépassant pas
500 mm.
• Hauteur du mur pour les côtés - sans limite.

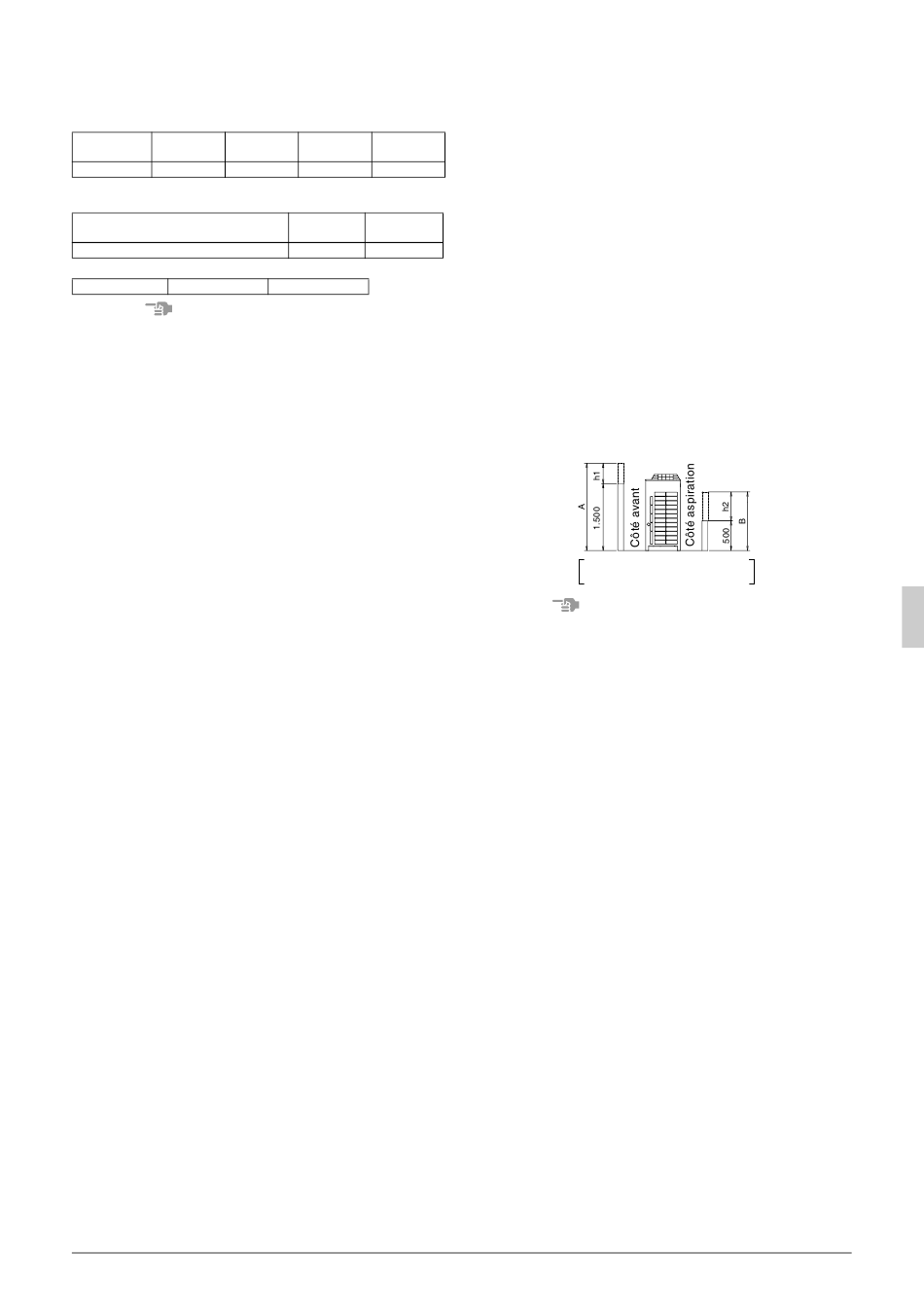

• Si la hauteur dépasse les hauteurs indiquées ci-dessus, cal-
culez h1 et h2 illustrés à la figure ci-dessous, et ajoutez h1/2 à
l'espace de service du côté avant et h2/2 à l'espace de service
du côté aspiration.
h1 = A (Hauteur réelle) – 1.500
h2 = B (Hauteur réelle) – 500
Remarque
1.
Un climatiseur à inverseur peut provoquer des interférences
électroniques générées par une radiodiffusion à modulation
d'amplitude. Examinez où installer le climatiseur principal et
les fils électriques, en les plaçant à une distance adéquate
des équipements stéréo, ordinateurs personnels, etc.
Plus particulièrement pour les emplacements avec une
faible réception, prévoyez une distance d'au moins 3 mètres
pour les télécommandes intérieures, placez le câblage d'ali-
mentation et le câblage de transmission dans des conduites
et mettez les conduites à la terre.
(Reportez-vous à la figure 4)
1. Unité intérieure
2. Interrupteur de branchement, disjoncteur de surcharge
3. Télécommande
4. Sélecteur REFROIDISSEMENT/CHAUFFAGE
5. Ordinateur individuel ou radio
2.
Lors de l'installation dans des endroit où il neige beaucoup,
appliquez les mesures suivantes contre la neige.
• Prévoyez une base suffisamment haute pour que les admis-
sions ne soient pas bloquées par la neige.
• Retirez la grille d'admission arrière pour empêcher la neige
de s'accumuler sur les ailettes.
3.
Si de la condensation s'égoutte en bas (ou sur un passage), en
fonction des conditions du sol, prenez des mesures telles que
l'installation d'un kit de bac d'évacuation central (vendu séparé-
ment).
4.
Le réfrigérant R410A en lui-même n'est pas toxique, il est inin-
flammable et sûr. Cependant, en cas de fuite, sa concentration
peut dépasser la limite autorisée en fonction de la taille de la
pièce. Pour cette raison, il faut prendre des mesures contre les
fuites. Pour plus de détails, reportez-vous à la section
"14. PRÉCAUTIONS EN CAS DE FUITES DE
RÉFRIGÉRANT".
4. INSPECTION ET MANIPULATION DE
L'UNITÉ
• À la livraison, contrôlez l'emballage et informez immédiatement la
personne responsable des plaintes de transport de tout endom-
magement éventuel.
• Lors de la manipulation de l'unité, tenez compte des points suivants:
4
