Circuit 2 fils - Présentation
Le programmateur ESP-LXD à circuit 2 fils offre des avantages essentiels
par rapport aux programmateurs câblés classiques.
Dans un système câblé, des fils indépendants sont indispensables pour chaque
vanne qui ne peut pas se trouver à moins de quelques centaines de mètres du
programmateur.
Le programmateur ESP-LXD utilise un circuit 2 fils qui permet de brancher n'importe
où des décodeurs, ce qui améliore la souplesse de conception des installations et
augmente considérablement les distances couvertes. Il est possible de gérer les
vannes d'un système 2 fils sur un circuit de 5,5 km. Il existe 2 modèles de circuits 2 fils :
Programmateur ESP LXD
Deuxième
circuit
2 fils
Boîtiers des vannes (Typiques)
Les dérivations sur 2 fils facilitent
la coupure de la boucle en cas de
Premier
circuit
2 fils

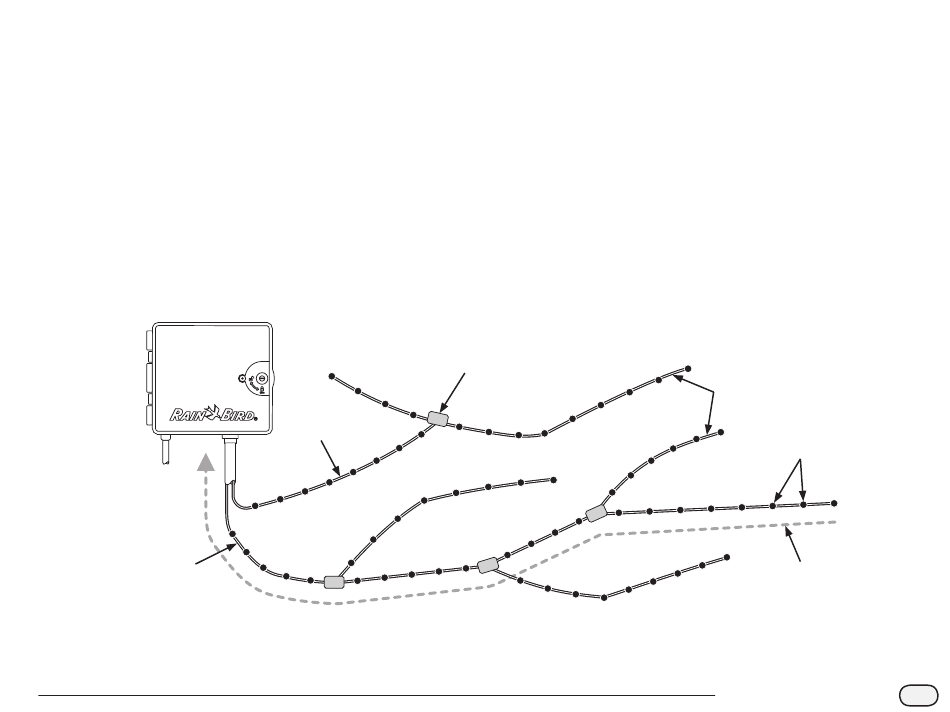

Figure A.2 - Configuration 2 fils en étoile
Configuration en étoile
Une configuration en étoile permet de réaliser autant de dérivations que
nécessaire sans boucler le circuit en retour au programmateur.
Cette configuration offre une plus grande souplesse de conception des sites, mais au
détriment des distances couvertes. La distance entre le programmateur et le décodeur
le plus éloigné porte le nom de distance critique ; la plus grande distance possible
avec un câble 14 AWG est 2,66 km (Fig. A.2).

REMARQUE : le programmateur ESP-LXD comporte 8 connexions accueillant
4 circuits 2 fils indépendants. Cependant, le programmateur traite toujours
plusieurs connexions comme un seul circuit 2 fils.
dépannage
Dérivations
Décodeurs
(Typiques)
Distance critique
Distance entre le
décodeur le plus éloigné
et le programmateur (au
maximum (2,66 km) avec
du câble 14 AWG)
Programmateur ESP LXD 3
