Connexion des câbles
Connectez les câbles d'alimentation et de données au panneau arrière du serveur.
Emplacements des connecteurs
La
FIGURE 4-1
arrière du serveur Sun Fire X4170

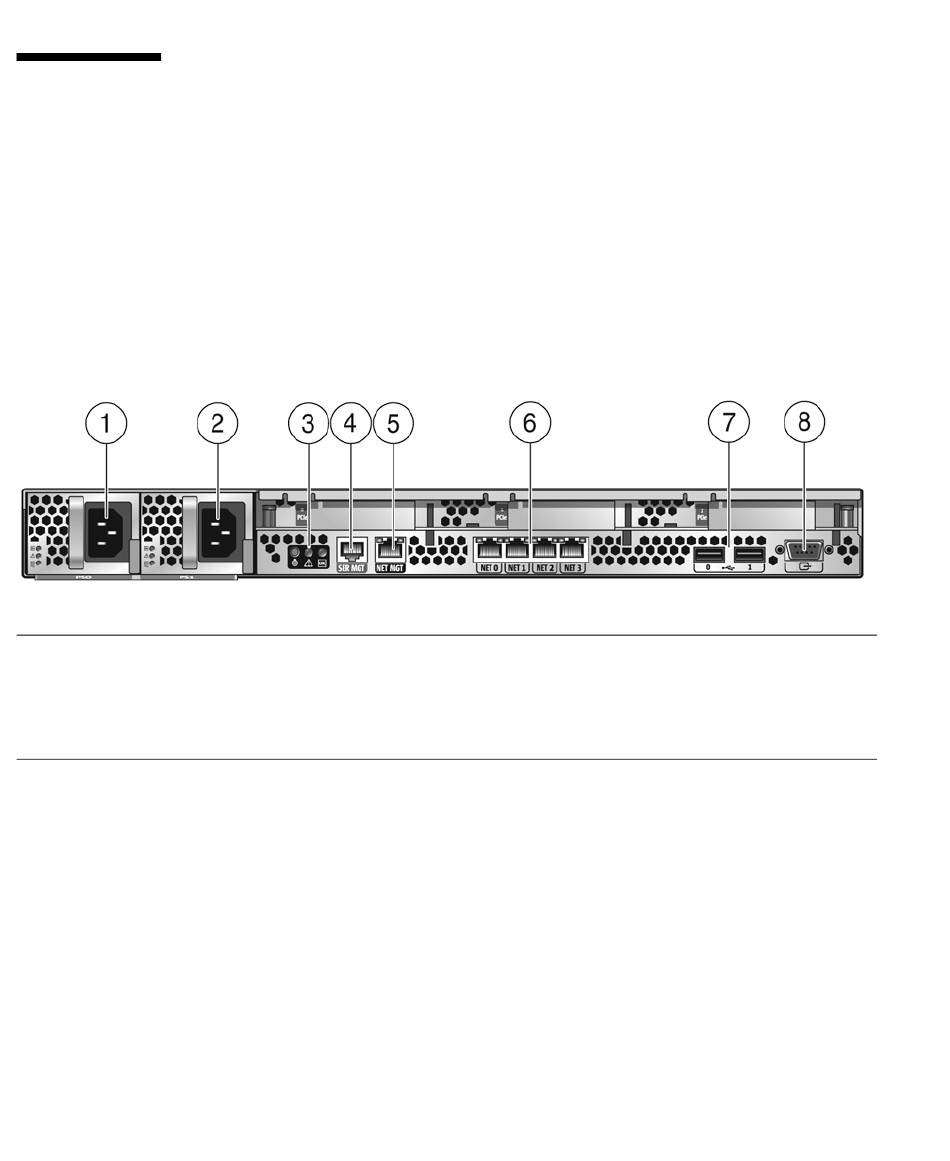

Connecteurs sur le panneau arrière du serveur Sun Fire X4170
FIGURE 4-1
Légende de la figure
1
Connecteur de l'unité d'alimentation 0
2
Connecteur de l'unité d'alimentation 1
3
DEL de statut du système
4
Port de gestion série (SER MGT)/port série RJ-45
76
Guide d'installation des serveurs Sun Fire X4170, X4270 et X4275 • Mars 2009
montre et décrit les emplacements des connecteurs sur le panneau
.
5
Port Ethernet NET MGT de gestion du réseau du
processeur de service
6
Ports Gigabit Ethernet NET-0, 1, 2, 3
7
Ports USB 2.0 (0, 1)
8
Connecteur vidéo HD15 (VGA analogique)
