Laufradbefestigung Mit Steckachse - Raleigh PEDELEC IMPULSE EVO Notice Originale

GEFAHR
Sollten Sie die Felgenbremse ausgehängt haben, um das Laufrad zu
entfernen, müssen Sie diese unbedingt wieder schließen. Andernfalls
können Sie nicht bremsen und können sich infolge dessen schwer
verletzen.
WARNUNG
Verbinden Sie die zuvor gelösten Kabel (z.B. Lichtkabel) wieder mit
dem Laufrad. Andernfalls können sie in die Speichen geraten. Passiert
das während der Fahrt, können Sie schwer stürzen.

3.11.3 Laufradbefestigung mit Steckachse

Vorderes Laufrad entnehmen
1. Pedelec-Akku entnehmen.

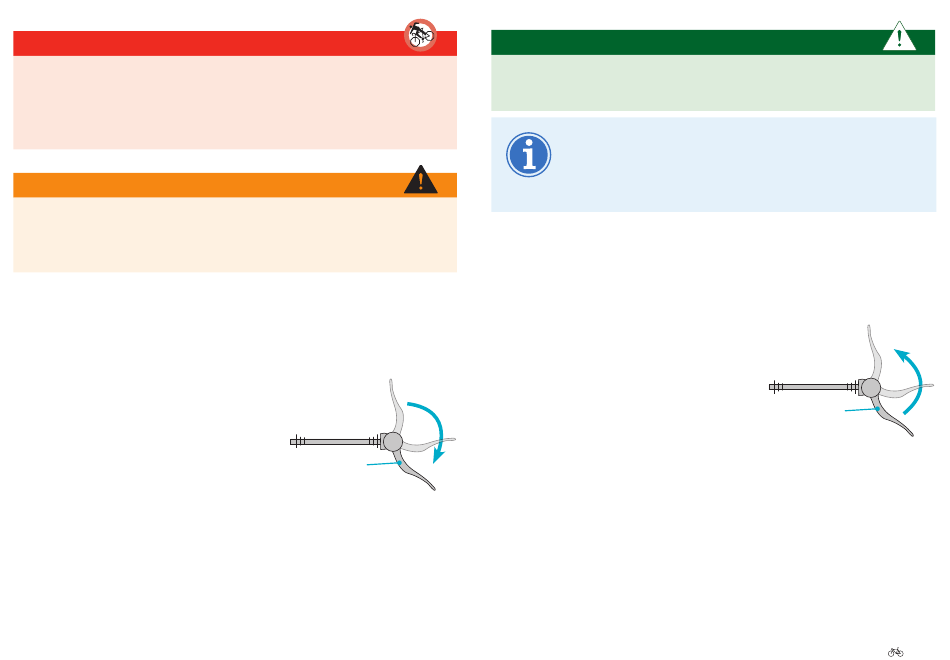

2. Ö ffnen Sie den Schnellspannhebel am
vorderen Laufrad, indem Sie ihn um
180˚ aufklappen. Auf der Innenseite
des Hebels ist nun zumeist „OPEN" zu
lesen.
3. Haken Sie den Schnellspannhebel in die Nut und drehen Sie ihn so
lange gegen den Uhrzeigersinn, bis die Steck achse etwa 1 cm aus dem
Achsloch herausschaut.
4. Heben Sie das vordere Laufrad kurz an und entnehmen Sie die
Steckachse.
*modellabhängig
*
Schnellspannhebel
zu 2. Schnellspannhebel öffnen
ACHTUNG
Lösen Sie alle Kabel vom Laufrad (z.B. Lichtkabel). Andernfalls können
die Kabel reißen.
Wenn Sie eine Felgenbremse besitzen, müssen Sie diese
aushängen. Alternativ können Sie die Luft aus dem
Reifen lassen. Andernfalls können Sie das Laufrad nicht
entnehmen.
5. Entnehmen Sie das vordere Laufrad.
Vorderes Laufrad einsetzen
1. Steckachse dünn mit Fett versehen.
2. Das Laufrad zwischen den
Gabelausfall schieben und an
den Achs löchern ausrichten.
3. Steckachse wieder einsetzen.
4. Schnellspannhebel auf die offene Position stellen.
5. Schnellspannhebel in die Nut haken und im Uhrzeigersinn drehen.
Dadurch wird die Achse in das Gewinde geschraubt. Achten Sie darauf,
dass das Laufrad mittig sitzt.
6. Schließen Sie den Schnellspannhebel, indem Sie ihn um 180˚ zuklappen.
Auf der Außenseite des Hebels ist nun zumeist „CLOSE" zu lesen.
Originalbetriebsanleitung | Pedelec Impulse Evo / Impulse Evo Next Version 4
Schnellspannhebel
zu 6. Schnellspannhebel schließen
DE-33
