Raccordement de l'équipement

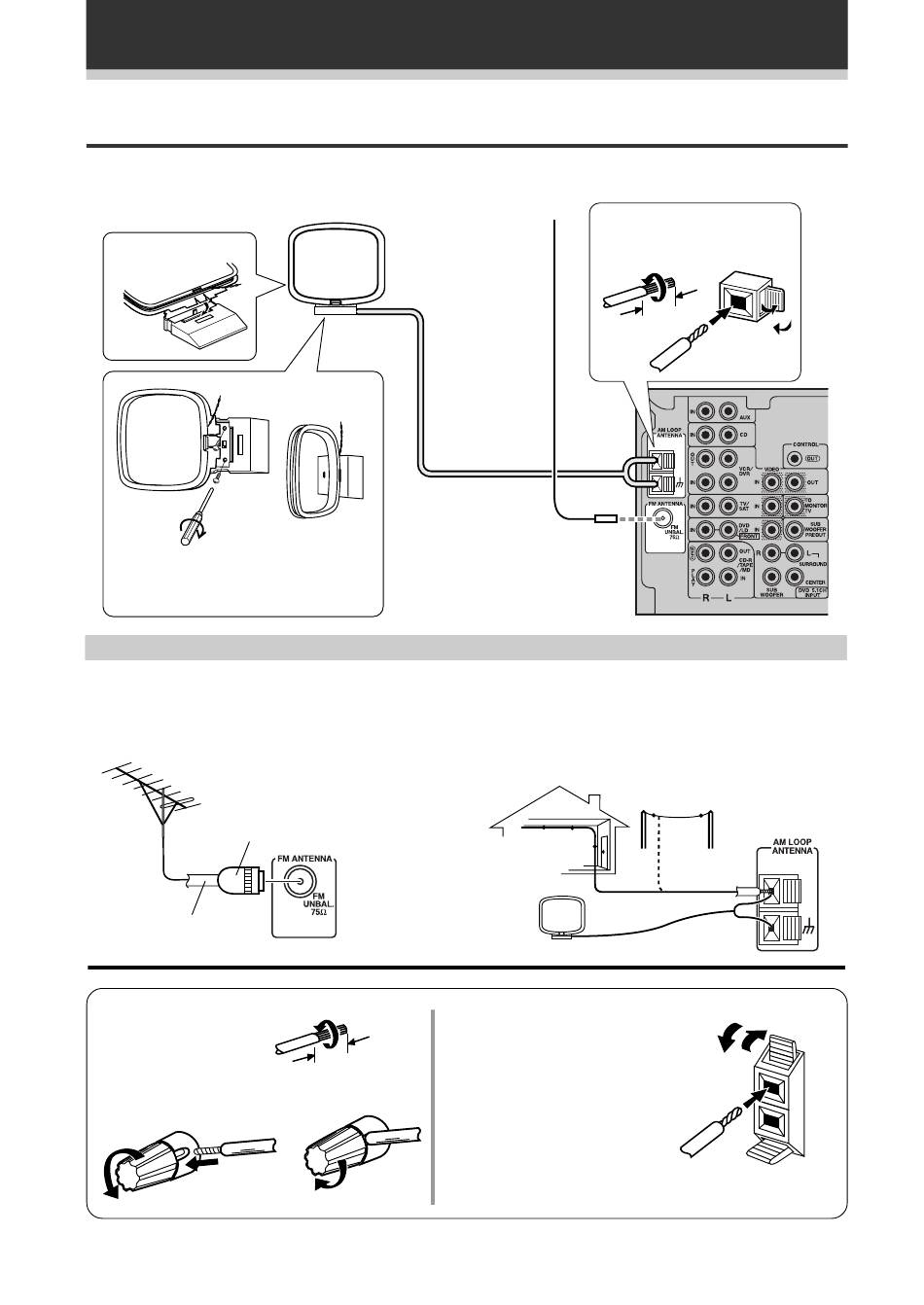

Antennes

Raccordez les antennes radio fournies comme indiqué ci-dessous.
Montez l'antenne.
Fixez-la au mur etc. (si vous le souhaitez)
et tournez-la dans la direction assurant la
meilleure réception.
Utilisation d'antennes extérieures
7 Pour améliorer la réception
FM
Raccordez une antenne FM extérieure.
Connecteur PAL
Câble coaxial 75 Ω
7 Prises d'enceinte
1 Vrillez les torons
exposés ensemble.
2 Desserrez la prise
d'enceinte et
insérez le fil
exposé.
VSX-709RDS seulement
12
Fr
Antenne-cadre AM
7 Pour améliorer la réception AM
Raccordez un fil gainé de vinyle d'une longueur de 5-6 m à la
prise d'antenne AM sans déconnecter l'antenne-cadre AM
fournie.
Pour obtenir la meilleure réception, suspendez-le
horizontalement à l'extérieur.
10 mm
3 Serrez la prise.
Antenne filaire FM
Vrillez les torons exposés
ensemble et insérez-les dans le
trou, puis refermez le
connecteur en pressant.
Raccordez l'antenne
filaire FM et déployez-la
entièrement à la verticale
le long d'un cadre de
fenêtre.
Antenne intérieure
(fil gainé de vinyle)
Utilisez un fil d'enceine de bonne
qualité pour raccorder les
enceintes au récepteur.
1 Vrillez environ 10 mm de
torons à nu ensemble.
2 Ouvrez la prise d'enceinte et
insérez le fil.
3 Refermez la prise fermement
en pressant.
10mm
Antenne extérieure
5 – 6 m
