Einbau- und Bedienungsanleitung
Kompakt-Wärmezähler
Kompakt-Wärme- / Kältezähler
Kompakt-Kältezähler

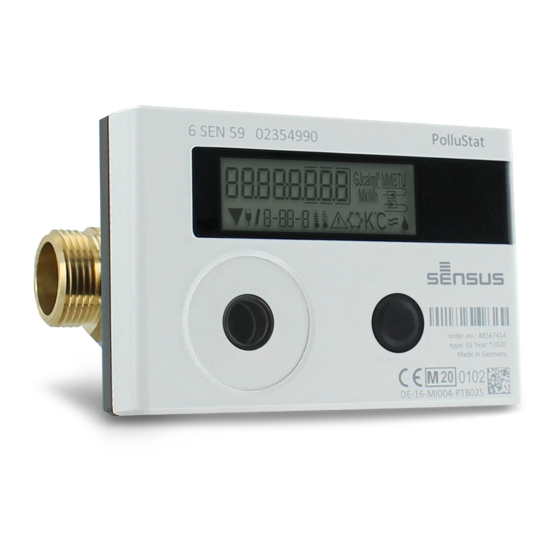

PolluStat
Ultraschallzähler
DE-16-MI004-PTB025 (MID Wärme)
DE-16-M-PTB-0097 (nationale Zulassung für Kälte in Deutschland)
CH-T2-18768-00 (nationale Zulassung für Kälte in der Schweiz) OE18
C340 (nationale Zulassung für Kälte in Österreich)
1 Verwendung und Funktion
Der PolluStat dient zur Erfassung der Verbrauchsmenge in geschlossenen Heizsystemen, Kühlsystemen oder Heiz- /
Kühlsystemen.
2 Lieferumfang
-
Wärmezähler, bestehend aus miteinander untrennbar verbundenem Rechenwerk, Durchflusssensor und zwei
Temperatursensoren
-
Beipack Montage (je nach Ausführung des Durchflusssensors)
-
Beipack Kennzeichnungsschild Tauchhülse
-
Einbau- und Bedienungsanleitung inkl.:
°
Bedienungsanleitung „Kommunikationsschnittstellen PolluStat" (bei Zählern mit optionaler Schnittstelle)
°
Dokument zur „Tauchhülsenduldung"
°
Konformitätserklärung
3 Allgemeine Hinweise
-
Geltende Norm für den Einsatz von Wärmezählern: EN 1434, Teile 1 - 6. Richtlinie 2014/32/EU, Anhang I und MI-004
und die jeweilige relevante Eichordnung des Landes, in dem der Zähler eingesetzt wird.
-
Für Auswahl, Einbau, Inbetriebnahme, Überwachung und Wartung des Gerätes sind EN 1434 Teil 6 sowie die PTB TR K
8 und TR K 9 zu beachten.
-
Nationale Regelungen zur Verbrauchsmessung von Kältemengen sind zu beachten.
-
Bei Geräten für kombinierte Wärme- / Kältemessung ist das Kälteregister nicht geeicht und darf daher nicht für
Abrechnungszwecke im geschäftlichen Verkehr herangezogen werden.
-
Die Vorschriften für Elektroinstallationen sind zu beachten.
-
Das Produkt erfüllt die wesentlichen Anforderungen, die in der EU-Richtlinie über die elektromagnetische
Verträglichkeit (EMV-Richtlinie) für Betriebsmittel (2014/30/EU) festgelegt sind.
-
Eichrelevante Sicherungszeichen des Zählers dürfen nicht beschädigt oder entfernt werden - andernfalls entfallen
Garantie und Eichfrist des Gerätes!
-
Die Messbeständigkeit der Zähler ist nur gegeben, wenn die Wasserqualität den Bedingungen der AGFW-Empfehlung
FW-510 und der VDI 2035 entspricht.
-
Der Zähler hat das Werk in einwandfreiem Zustand verlassen. Sämtliche Installationsarbeiten dürfen nur von einer
hierfür ausgebildeten und befugten Fachkraft ausgeführt werden.
-
Geräte mit aktiviertem Funk dürfen nicht in die Luftfracht.
-
Der Einbauort (Vorlauf / Rücklauf) des Zählers ist zu beachten (siehe Punkt 3.1: Piktogramme Einbauort).
-
Die Temperatursensor- und Splittkabel nicht knicken, aufwickeln, verlängern oder kürzen.
-
Zur Reinigung ein mit Wasser befeuchtetes Tuch verwenden.
-
Zum Schutz vor Beschädigung und Verschmutzung ist der Zähler erst unmittelbar vor dem Einbau aus der Verpackung
zu nehmen.
-
Werden mehrere Zähler in einer Einheit eingebaut, sollte darauf geachtet werden, dass bei allen Zählern möglichst die
gleichen Einbaubedingungen vorliegen.
-
Alle Hinweise, die im Datenblatt, der Bedienungsanleitung und Application notes des Zählers aufgeführt sind, müssen
beachtet werden. Weitere Informationen unter www.sensus.com | www.xylem.com.
Page 1 of 108
Article no.: 1080619046
2020_07_27
Subject to technical change! Errors excepted.
