MODE D'EMPLOI
ba75792f06 10/2017
Cond 3110
APPAREIL DE MESURE DE LA CONDUCTIVITÉ

Publicité

Table des Matières
loading

Manuels Connexes pour Xylem Cond 3110

Sommaire des Matières pour Xylem Cond 3110

  • Page 1 MODE D'EMPLOI ba75792f06 10/2017 Cond 3110 APPAREIL DE MESURE DE LA CONDUCTIVITÉ...
  • Page 2 Cond 3110 Copyright © 2017 Xylem Analytics Germany GmbH Printed in Germany. ba75792f06 10/2017...

  • Page 3: Table Des Matières

    Cond 3110 Sommaire Cond 3110 - Sommaire Vue d'ensemble....... . 3 Clavier .
  • Page 4 Sommaire Cond 3110 Que faire, si........33 Caractéristiques techniques ....35 Caractéristiques générales .

  • Page 5: Vue D'ensemble

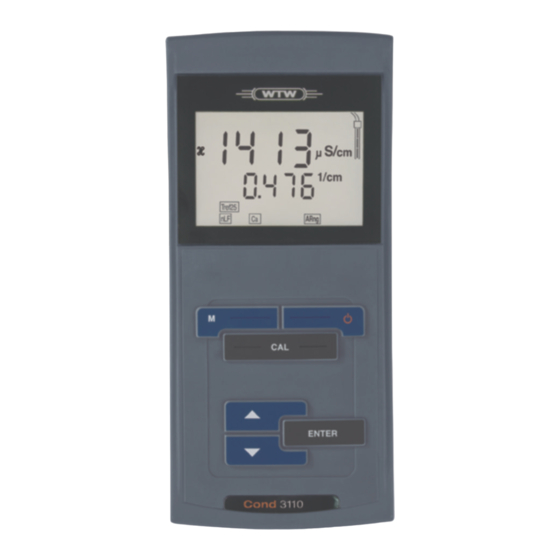

    De dimensions compactes, l'appareil de mesure de précision de la conductivité Cond 3110 permet d'effectuer des mesures de conductivité rapides et fiables. Le Cond 3110 offre un maximum de confort d'utilisation, de fiabilité et de sûreté de mesure dans tous les domaines d'application.

  • Page 6: Clavier

    Vue d'ensemble Cond 3110 Clavier Cond 3110 Dans ce mode d'emploi, les touches sont représentées par des parenthèses pointues <..> . Le symbole de touche ainsi représenté dans le mode d'emploi (p. ex. <ENTER>) signifie généralement qu'il faut exercer une pression brève (moins de 2 sec).

  • Page 7: Visuel

    Cond 3110 Vue d'ensemble Visuel Grandeur de mesure Symbole de sonde S/cm (évaluation de la µ calibration) Affichage de la 1/cm Time valeur mesurée C ° °F Affichage de la Tref20 Tref25 température, ARng LoBat affichages de fonctions, affichages d'état Affichage de l'état...

  • Page 8: Connexions

    Vue d'ensemble Cond 3110 Connexions Connexions: Cellule de mesure de la conductivité Interface de service Prudence Ne raccordez à l'appareil de mesure que des sondes ne pouvant pas être alimentées par des tensions ou courants non autorisés (> SELV et > circuit avec limitation de courant.

  • Page 9: Sécurité

    Cond 3110 Sécurité Sécurité Ce mode d'emploi contient des remarques fondamentales à respecter lors de la mise en service, de l'utilisation et de la maintenance de l'appareil. Aussi l'opérateur doit-il absolument lire ce mode d'emploi avant d'utiliser l'appareil. Le mode d'emploi devrait être toujours disponible sur le lieu d'utilisation de l'appareil de mesure.

  • Page 10: Utilisation Conforme

    Sécurité Cond 3110 Utilisation conforme L'utilisation conforme à la destination de cet appareil de mesure consiste uniquement dans la mesure, sur le terrain ou en laboratoire, de la conductivité, de la température, et de la salinité. Observer les spécifications techniques du Kapitel 7 C ARACTÉRISTIQUES...
  • Page 11 Cond 3110 Sécurité Utilisation sans danger S'il y a lieu de supposer qu'une utilisation sans danger n'est plus possible, mettre l'appareil hors service et l'assurer contre une remise en service non intentionnelle. L'utilisation sans danger n'est plus possible lorsque l'appareil de mesure ...
  • Page 12 Sécurité Cond 3110 ba75792f06 10/2017...

  • Page 13: Mise En Service

    Cond 3110 Mise en service Mise en service Fournitures à la livraison  Appareil de mesure de la conductivité Cond 3110  4 piles 1,5 V Mignon type AA  Instructions abrégées  CD-ROM avec mode d'emploi détaillé Première mise en service Effectuez les opérations suivantes:...

  • Page 14: Connecter L'appareil De Mesure

    Mise en service Cond 3110 Prudence Veiller à la polarité correcte des piles. ± Les indications du logement des piles doivent correspondre aux ± indications sur les piles. Bien refermer le logement à piles (2) avec les vis (1). 3.2.2 Connecter l'appareil de mesure Appuyer sur la touche <On/Off>.

  • Page 15: Service

    Service Service Principes de service généraux Ce paragraphe contient des informations fondamentales sur le service du Cond 3110. 4.1.1 Modes de fonctionnement Les modes de fonctionnement sont les suivants:  Mesure Le visuel affiche les données de mesure dans le champ de visualisation de la valeur de mesure ...

  • Page 16: Mesure

    Service Cond 3110 Mesure Préparatifs Lorsque vous désirez effectuer des mesures, effectuez les préparatifs suivants: Raccorder la cellule de mesure à l'appareil de mesure. Calibrer ou contrôler l'appareil de mesure avec la cellule de mesure. Sélectionner la grandeur de mesure avec <M>.

  • Page 17: Mesure De La Conductivité

    Cond 3110 Service 4.2.1 Mesure de la conductivité Procéder aux préparatifs conformément au paragraphe 4.2. Plonger la cellule de mesure de la conductivité dans le milieu de mesure. Si nécessaire, feuilleter avec <M> jusqu'à ce que la grandeur de mesure s'affiche au visuel en mS/cm ou µS/cm.

  • Page 18: Mesure De La Salinité

    Service Cond 3110 4.2.2 Mesure de la salinité Procéder aux préparatifs selon paragraphe 4.2 Plonger la cellule de mesure de la conductivité dans le milieu de mesure. Si nécessaire, feuilleter avec <M> jusqu'à ce que la grandeur de mesure Sal s'affiche au visuel.

  • Page 19: Détermination/Réglage De La Constante De Cellule [C]

    Cond 3110 Service Détermination/réglage de la constante de cellule [C] Pourquoi déterminer/ Avec le vieillissement, la constante de cellule subit de légères régler la constante de modifications. Par conséquence, la valeur mesurée affichée manque cellule? de précision. Par la calibration, la valeur actuelle de la constante de cellule est mesurée et enregistrée dans l'appareil de mesure.
  • Page 20 Service Cond 3110 Avec <ENTER> ou <CAL >, confirmer la sélection CAL CELL. La constante de cellule de la dernière calibration s'affiche. 1/cm Tref25 Plonger la cellule de mesure dans la solution standard de contrôle 0,01 mol/l KCI. Avec <ENTER>, lancer la calibration.
  • Page 21 Cond 3110 Service Contrôle de stabilité Pendant la calibration, le contrôle de stabilité est automatiquement activé. Remarque Cette méthode de détermination automatique de la constante de cellule par calibration dans l'étalon de contrôle 0,01 mol/l KCL est applicable uniquement aux cellules de mesure dont les constantes de cellule se situent dans la plage de 0,450 ...

  • Page 22: Utiliser La Constante De Cellule Calibrée En Dernier

    Service Cond 3110 4.3.2 Utiliser la constante de cellule calibrée en dernier lieu Condition La calibration est valable (voir paragraphe 4.3.1). Appuyer sur <CAL> autant de fois que nécessaire jusqu'à ce que l'indication USE CELL s'affiche. Appuyer sur <ENTER> ou <CAL >...

  • Page 23: Réglage Manuel De La Constante De Cellule

    Cond 3110 Service 4.3.3 Réglage manuel de la constante de cellule Remarque Vous trouverez la constante de cellule à régler soit dans le mode d'emploi de la cellule de mesure, soit gravée sur la cellule de mesure. Plage Appuyer sur <CAL> autant de fois que nécessaire jusqu'à...
  • Page 24 Service Cond 3110 S/cm µ 1/cm Tref25 ARng Confirmer la sélection avec <ENTER> . Dès lors, la nouvelle constante de cellule est utilisée. L'appareil de mesure commute sur l'affichage de la valeur mesurée. ba75792f06 10/2017...
  • Page 25 Cond 3110 Service Régler Appuyer sur la touche <CAL> autant de fois que nécessaire la constante de cellule jusqu'à affichage de l'indication USE CELL. 0,475 cm Confirmer la sélection avec <ENTER> ou <CAL > . Le cas échéant, appuyer sur la touche <CAL> aussi souvent que nécessaire jusqu'à...

  • Page 26: Compensation De Température Tc

    Service Cond 3110 Compensation de température TC La base du calcul de la compensation de température est fournie par la température de référence préréglée Tref 20 ou Tref 25 (voir paragraphe 4.5 P ARAMÈTRES DE CONFIGURATION La compensation de température non linéaire "nLF" selon DIN 38404 ou EN 27 888 est réglée de manière fixe en tant que compensation de...

  • Page 27: Paramètres De Configuration

    Cond 3110 Service Paramètres de configuration Vous pouvez adapter l'appareil de mesure à vos exigences personnelles. Effectuer les réglages dans les menus suivants:  Réglages du système (<ENTER >) – Intervalle d'extinction (tOff)  Réglages pour la mesure (<M >) –...

  • Page 28: Réglages De Mesure

    Service Cond 3110 4.5.2 Réglages de mesure Ces réglages concernent la détermination de la constante de cellule et la procédure de mesure (l'état à la livraison est marqué en caractères gras). Température de référence t25, t20 Unité de température (UnI) °C, °F...
  • Page 29 Cond 3110 Service Unité de température (Uni) °C Commuter entre °C et °F avec < >< >. Confirmer avec <ENTER>. Le visuel affiche Int.C, le réglage de l'intervalle de nettoyage. Intervalle de nettoyage (Int.C) Time Régler l'intervalle avec < >< >.

  • Page 30: Réinitialisation (Reset)

    Service Cond 3110 Réinitialisation (reset) 4.6.1 Remise à zéro de la constante de cellule Cette fonction permet d'effacer la dernière détermination de la constante de cellule. L'appareil utilise ensuite la dernière constante de cellule réglée manuellement dans la plage 0,800 ... 0,880 cm...

  • Page 31: Remise À Zéro De Tous Les Réglages De L'appareil

    Cond 3110 Service 4.6.2 Remise à zéro de tous les réglages de l'appareil Cette fonction permet de restaurer tous les réglages de l'appareil dans leur état à la livraison. Vous trouverez les valeurs correspondantes aux paragraphes suivants: Réglages du système paragraphe 4.5.1...
  • Page 32 Service Cond 3110 Remarque Après la remise à zéro, il se peut que le système de mesure ne soit pas calibré. Avant la mesure suivante, s'assurer que l'appareil utilise la constante de cellule correspondant à la cellule de mesure. ba75792f06...

  • Page 33: Maintenance, Nettoyage, Élimination

    Cond 3110 Maintenance, nettoyage, élimination Maintenance, nettoyage, élimination Maintenance Les travaux de maintenance se limitent au remplacement des batteries. Information Pour la maintenance des cellules de mesure, observer les modes d'emploi respectifs. 5.1.1 Changement des piles Défaire les deux vis (1) sous l'appareil.

  • Page 34: Nettoyage

    Maintenance, nettoyage, élimination Cond 3110 Prudence Veiller à la polarité correcte des piles. ± Les indications du logement des piles doivent correspondre aux ± indications sur les piles. Bien refermer le logement à piles (2) avec les vis (1). Nettoyage Essuyer l'appareil de mesure de temps à...

  • Page 35: Que Faire, Si

    Cond 3110 Que faire, si... Que faire, si... Message d'erreur Cause Remède OFL, UFL – Valeur mesurée hors de la – Utiliser une cellule de plage de mesure mesure appropriée Message d'erreur Cause Remède – Cellule de mesure souillée – Nettoyer la cellule, la changer si nécessaire...
  • Page 36 Que faire, si... Cond 3110 ba75792f06 10/2017...

  • Page 37: Caractéristiques Techniques

    Cond 3110 Caractéristiques techniques Caractéristiques techniques Caractéristiques générales Dimensions 180 x 80 x 55 mm environ Poids env. 0,4 kg Construction Type de protection IP 67 mécanique Sécurité électrique Classe de protection Estampilles de contrôle Conditions Stockage - 25 °C ... + 65 °C...
  • Page 38 Caractéristiques techniques Cond 3110 Plages de mesure, Grandeur Plage de mesure Résolution résolutions 0,0 ... 70,0 selon tableau IOT − 5,0 ... + 105,0 T [°C] + 23.0 ... + 221,0 T [°F] Constantes de cellule Constante de cellule Valeurs Calibrable dans les 0,450 ...

  • Page 39: Répertoires

    Cond 3110 Répertoires Répertoires Dans ce chapitre, vous trouverez des informations complémentaires et des aides pour consulter ce manuel. Mots techniques Le répertoire des mots techniques (glossaire) contient des explications rapides des termes techniques. Mais les termes techniques qui devraient être connus du groupe cible ne sont pas expliqués.
  • Page 40 Répertoires Cond 3110 Contrôle de stabilité Fonction de contrôle de la stabilité de la valeur mesurée. Fonction de Désignation pour une fonction mathématique rendant le température comportement thermique p. ex. d'un échantillon de mesure, d'une sonde ou d'un élément de sonde.
  • Page 41 Cond 3110 Répertoires Index Afficheur ......5 Réglage manuel ..... 17 Régler la résolution .
  • Page 42 Répertoires Cond 3110 ba75792f06 10/2017...
  • Page 44 Pour découvrir Xylem et ses solutions, rendez vous sur xyleminc.com. ® Adresse de service: Xylem Analytics Germany Sales GmbH &...
