3 | Aperçu du groupe de filtration/corps de filtre
3.6.4.1 Composants du OLF-5/4-S...BM
1
2
3
4
5
6
7
8
A
44 / 104

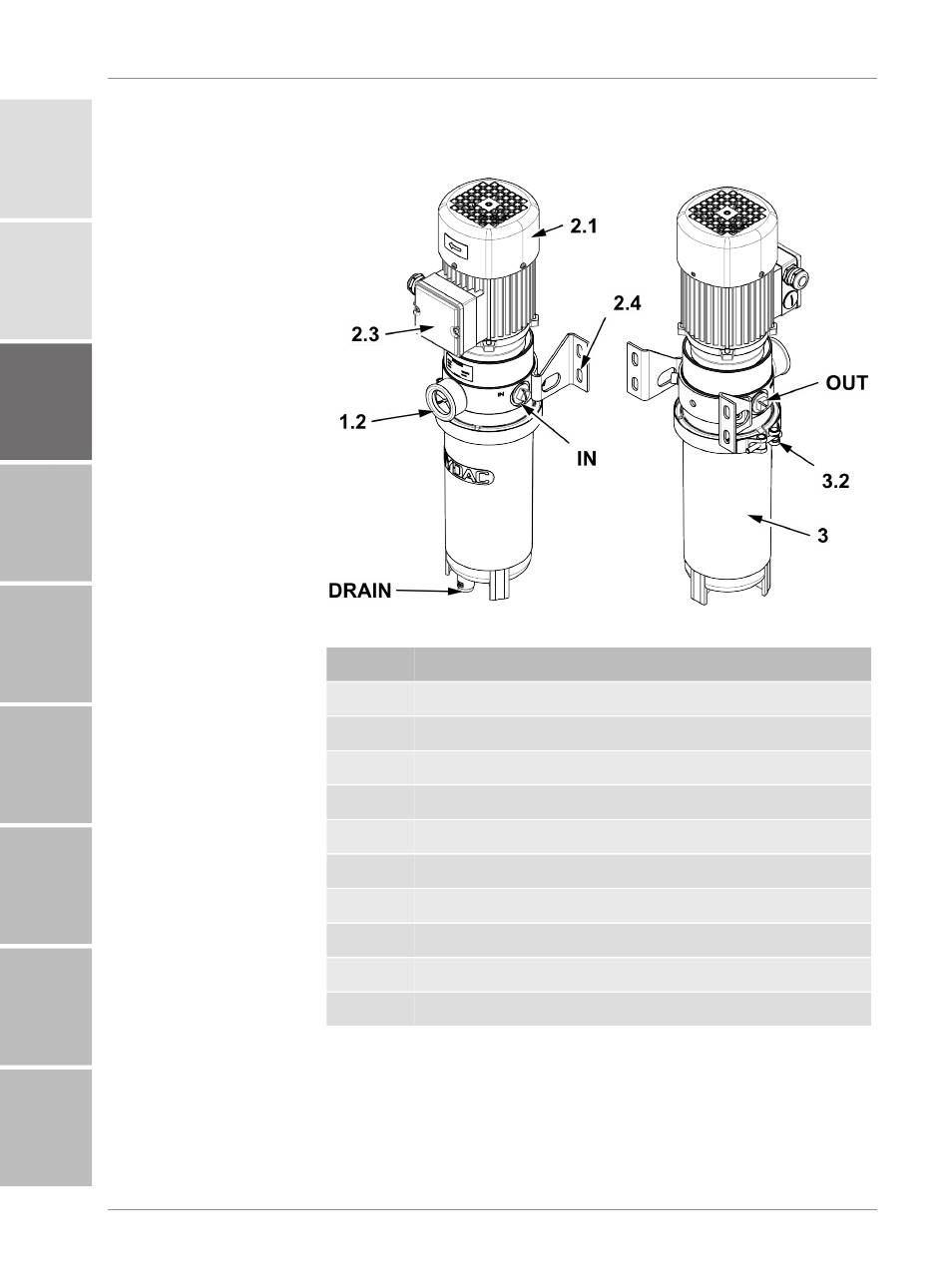

Le groupe de filtration comprend les composants suivants :
Fig. 12: Composants du OLF-5/4-S...BM
Pos.
Désignation
Entrée de fluide
IN
Sortie de fluide
OUT
Décharge/vidange de fluide
DRAIN
indicateur d'encrassement
1.2
Moteur électrique
2.0
Capot de ventilateur
2.1
Boîtier à bornes
2.3
Pied de fixation/pied du moteur électrique
2.4
Pot de filtre
3
Bride de fixation
3.2
