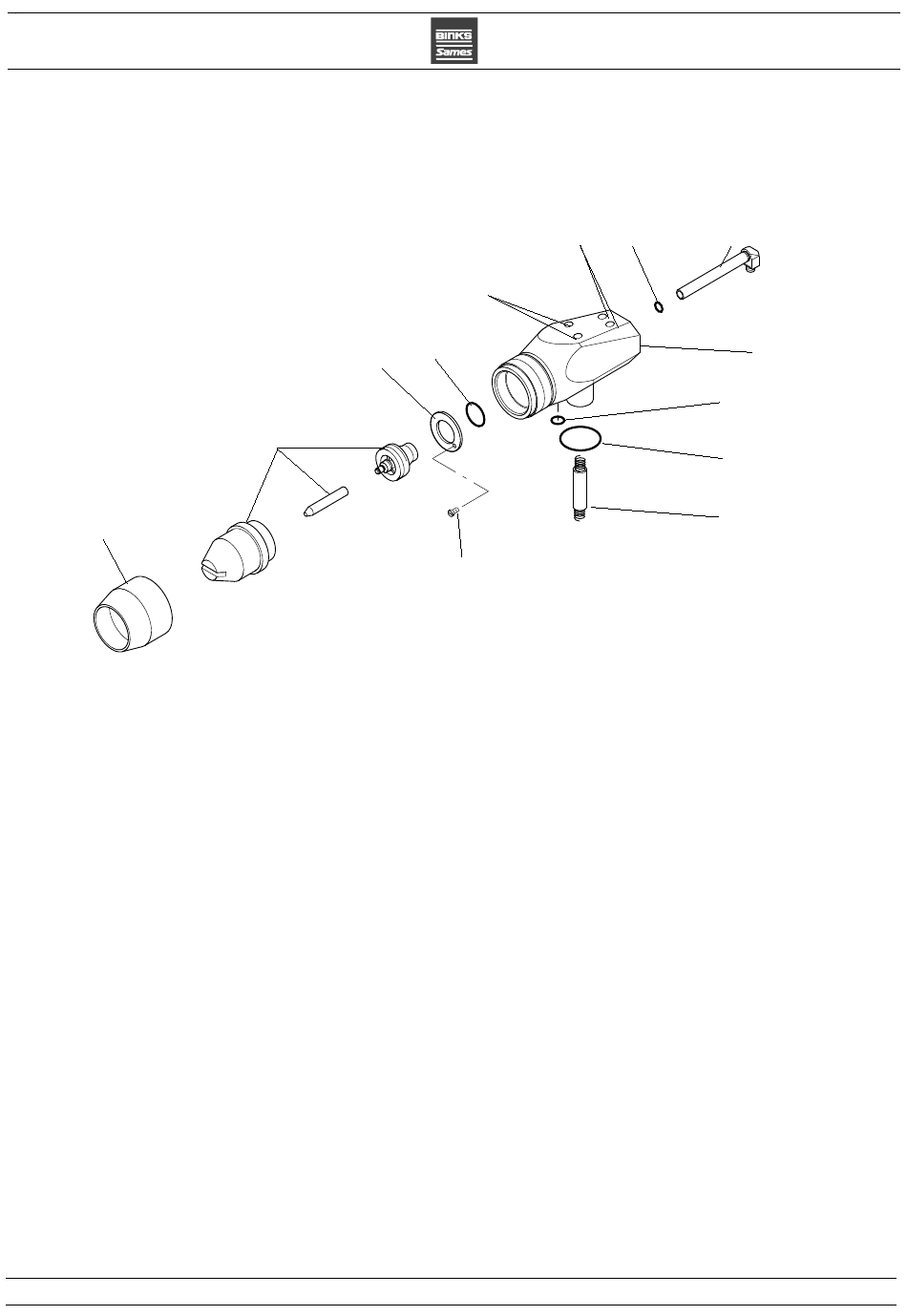

DEMONTAGE ET REMONTAGE DU PISTOLET SRV 028-2 (US)
39
1 - DEMONTAGE DU PISTOLET SRV 028
- Le projecteur est considéré hors du "bloc haute tension".
- Dévisser l'écrou de buse (39).
- Déposer la buse (33).
- Dévisser la vis laiton (36) et déposer la rondelle de contact (38).
- Retirer le joint torique (30).
- Déposer la tétine 90° (28) puis retirer le joint torique (29).
2 - REMONTAGE DU PISTOLET SRV 028
-
Contrôler l'état des joints toriques (29), (30) et (31) et de la vis laiton (36). Les remplacer si nécessaire.
-
Mettre en place le joint torique (29) et reposer la tétine 90° (28).
-
Mettre en place le joint torique (30).
-
Equiper la rondelle de contact (38) de la vis laiton (36) et la mettre en place dans le corps du pistolet (27).
-
Equiper l'écrou de buse (39) de la buse (33) et le visser sur le corps du pistolet (27).
-
Mettre en place le pistolet assemblé sur le "bloc haute tension" en s'assurant de la présence du joint torique (31),
du porte résistance (32) et du joint torique (37).
-
Fixer le pistolet avec les vis (34) et (35).
Indice de révision : C - 29 Jan 97
