Návod k montáži a používání pouze pro kvalifikované pracovníky s. 6/22
5 Montáž ovládací jednotky

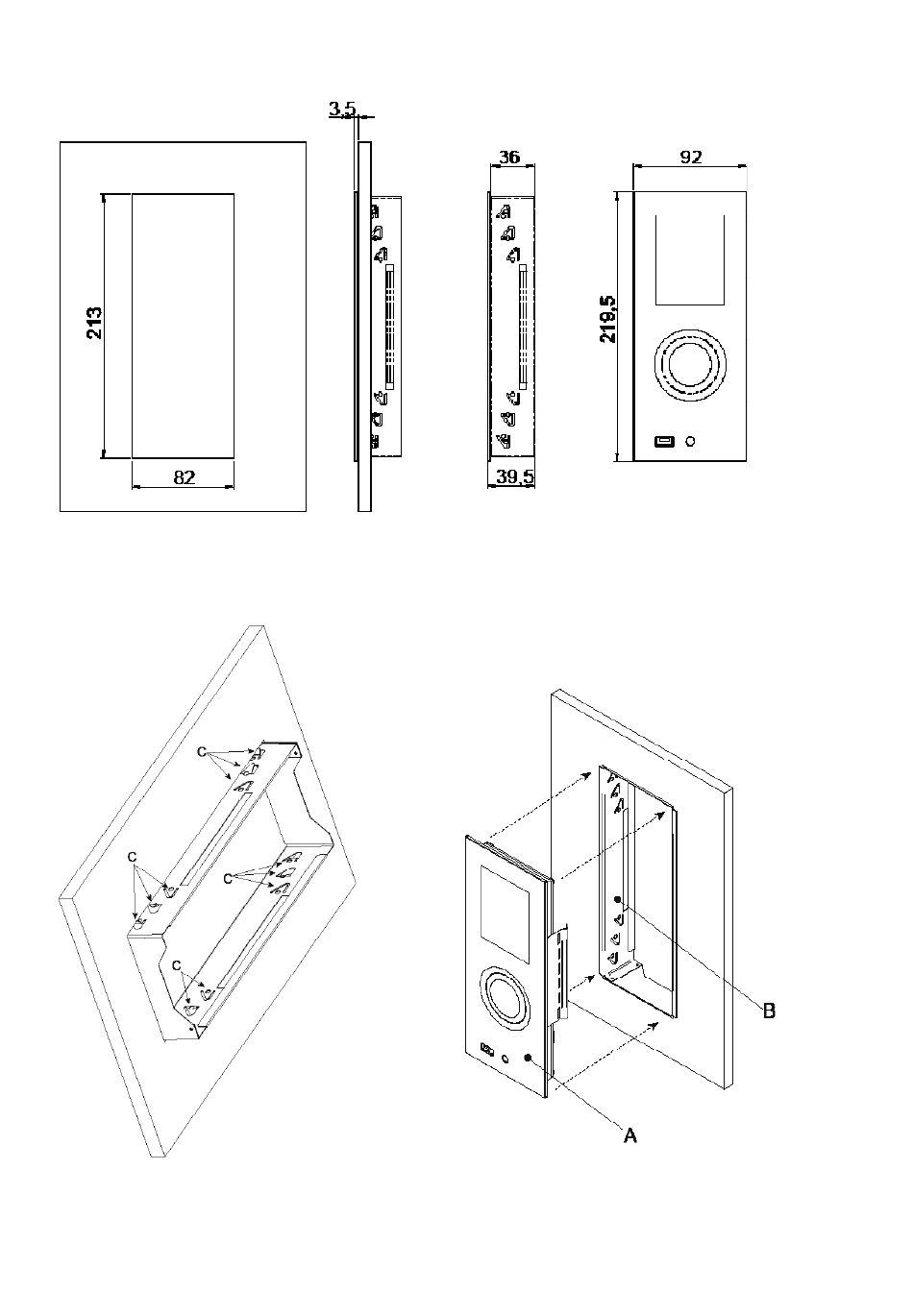

Rozměry
Pro montáž ovládací jednotky wave.com4 touch je nutné zajistit výřez o velikosti 213 mm x 82 mm, do něhož bude
vsazen montážní rám B. Pro účely upevnění rámu ohněte šroubovákem chlopně C tak, jak je uvedeno na
obrázku. Hloubka zabudování ovládací jednotky wave.com4 touch činí 36 mm.
Montáž rámu
Vložení ovládací jednotky do montážního rámu
Po položení kabelů (viz kapitola Položení kabelů) vložte ovládací jednotku A do rámu B tak, jak je uvedeno
na obrázku.
